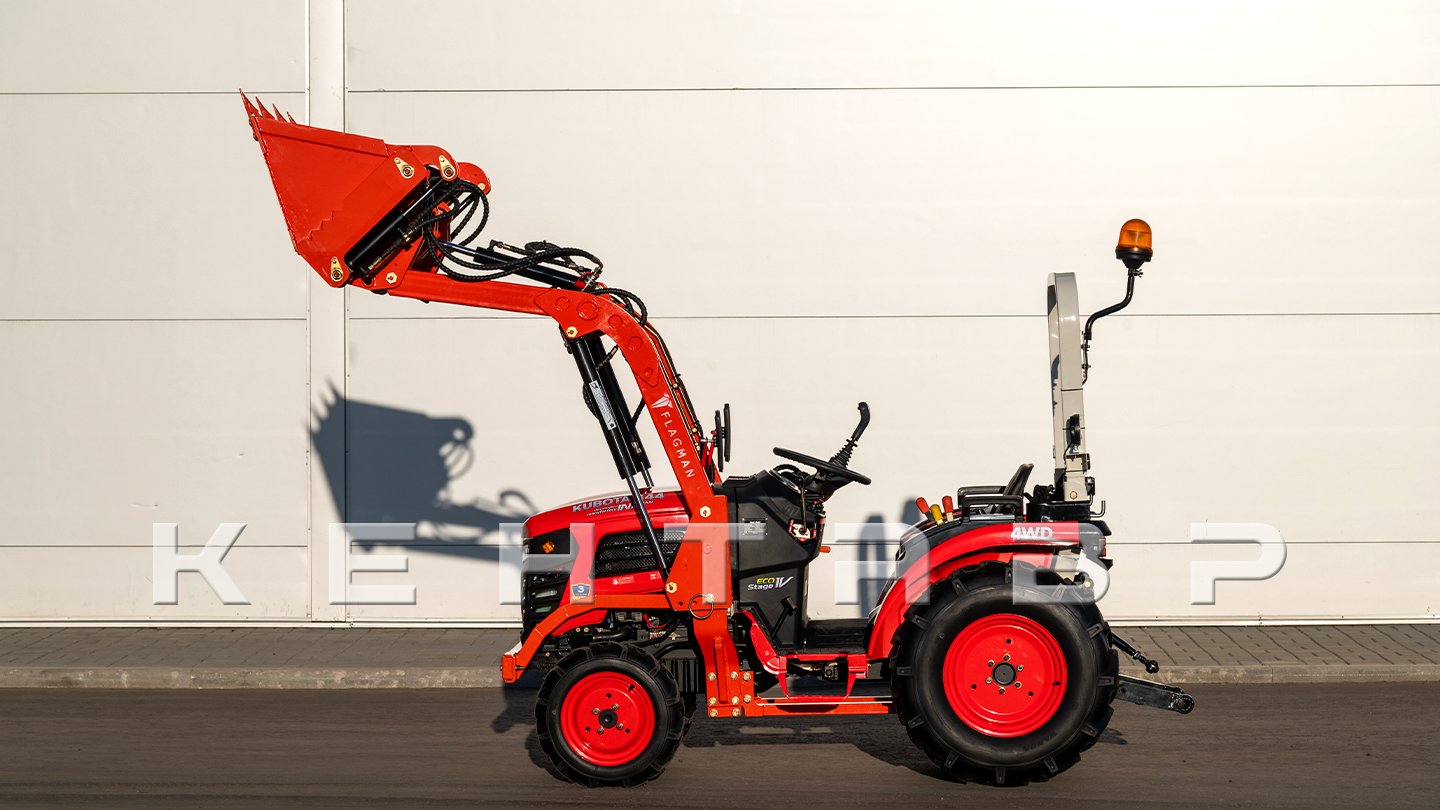

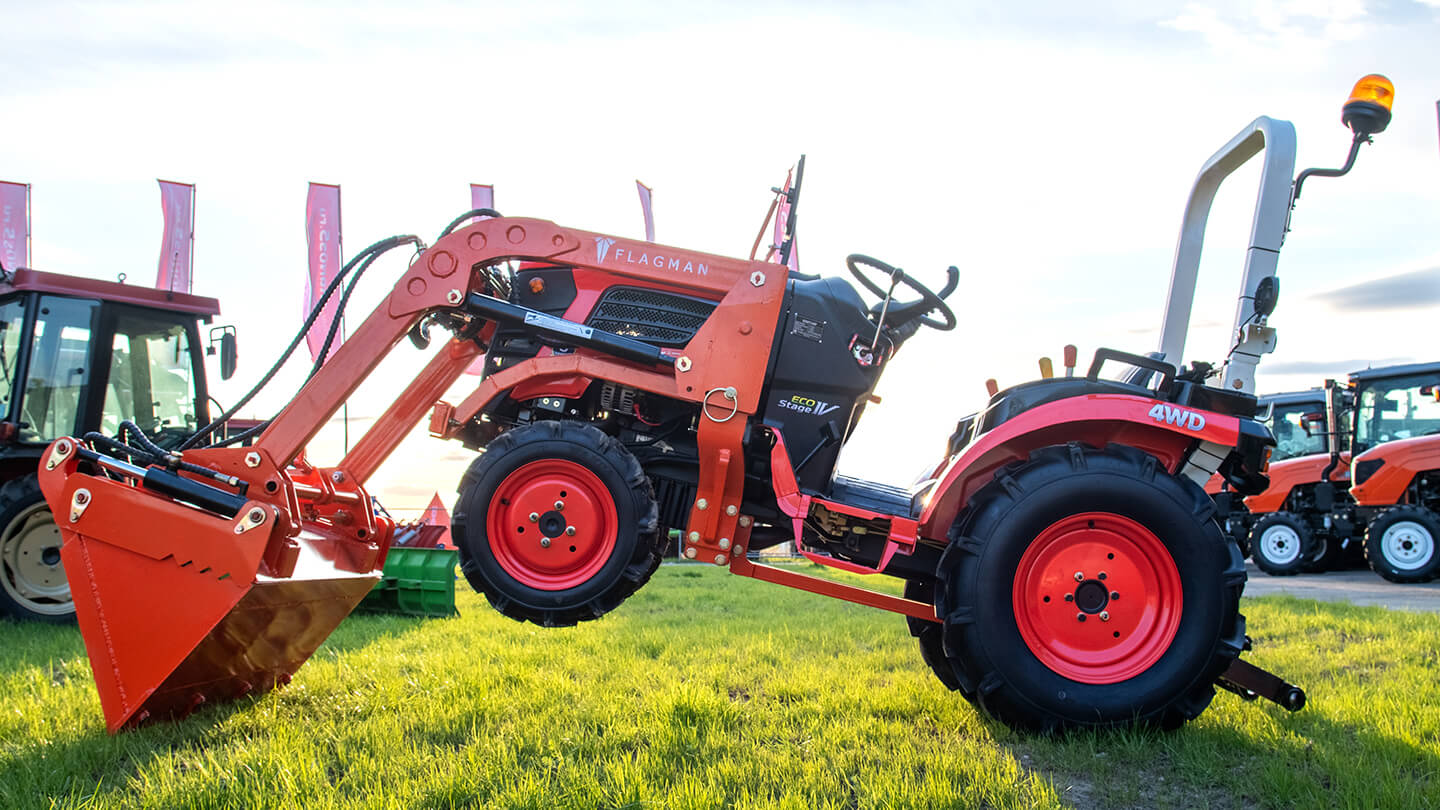

Фронтальный погрузчик Flagman | Флагман PRO Кентавр MASTER Т-5K/344-400 (челюстной c джойстиком) в Казани

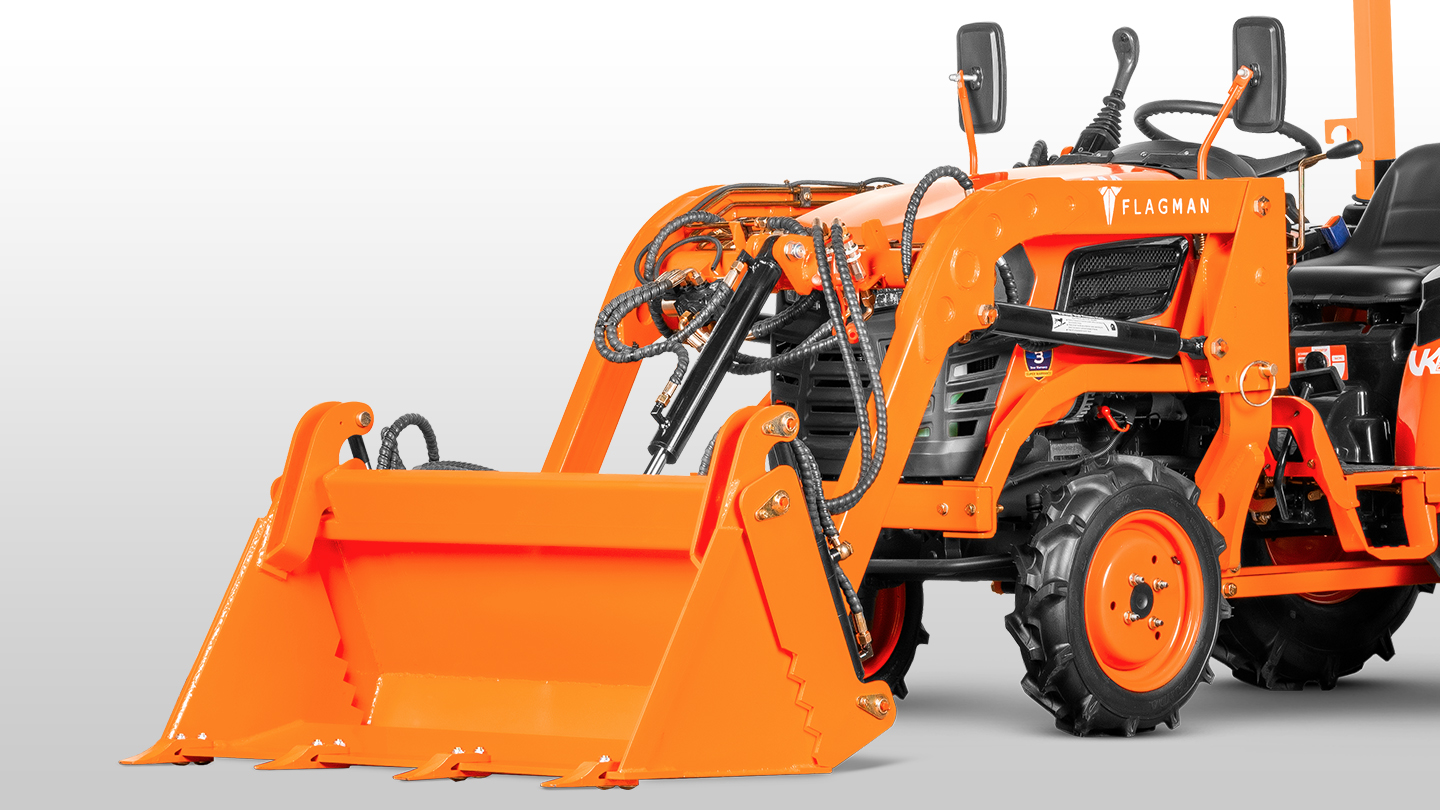

Для изготовления фронтального погрузчика Flagman PRO применяется качественная конструкционная сталь. Цельнопрофильная стрела сварена из трубы 50×80 мм; в зоне изгиба с обеих сторон установлены усиливающие накладки толщиной 8 мм, а половины стрелы связаны трубой Ø72 мм. Несущие стойки выполнены из листа толщиной 16 мм и усилены косынками 25 мм в наиболее нагруженных участках. Такое исполнение повышает жёсткость силовой части и устойчивость погрузчика к ударным и переменным нагрузкам.

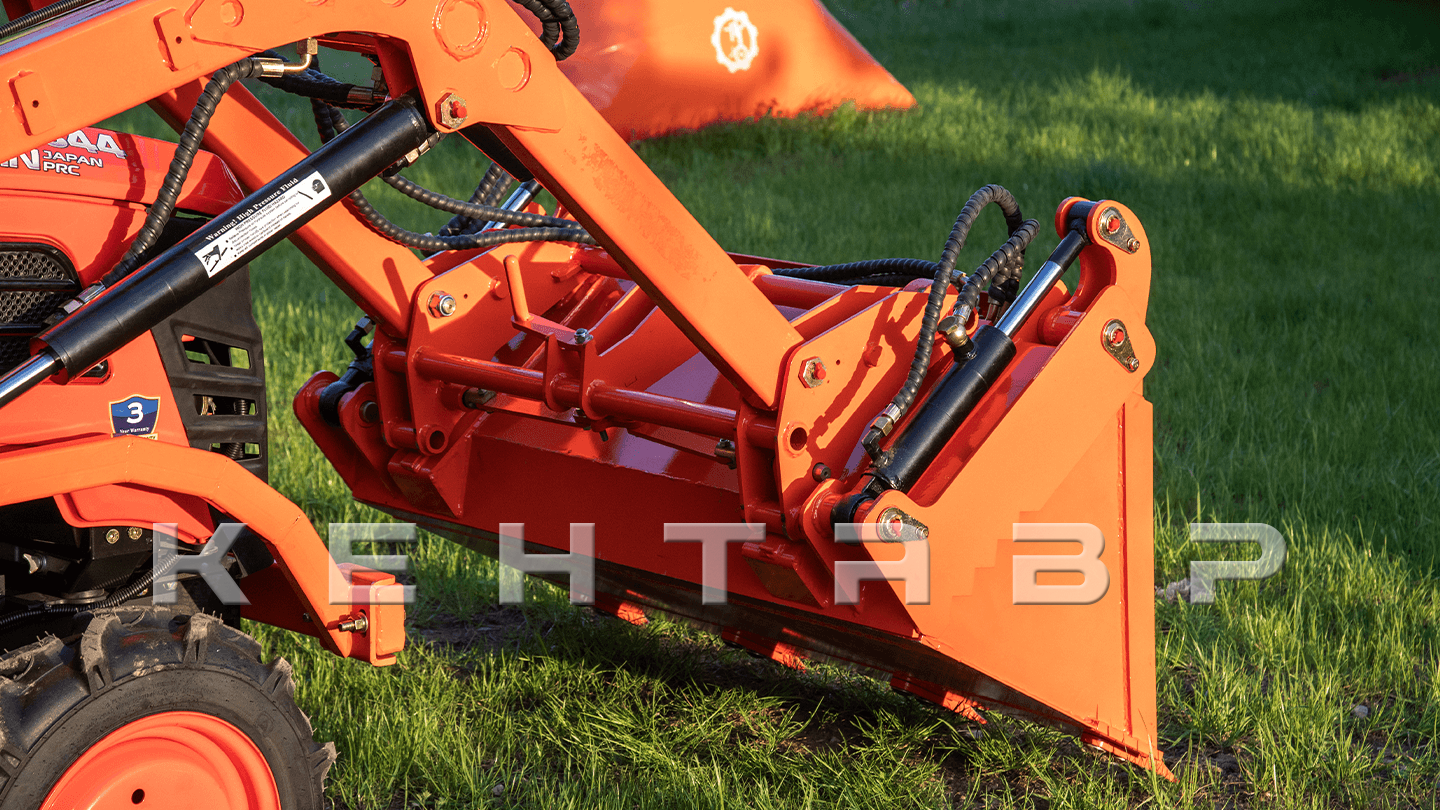

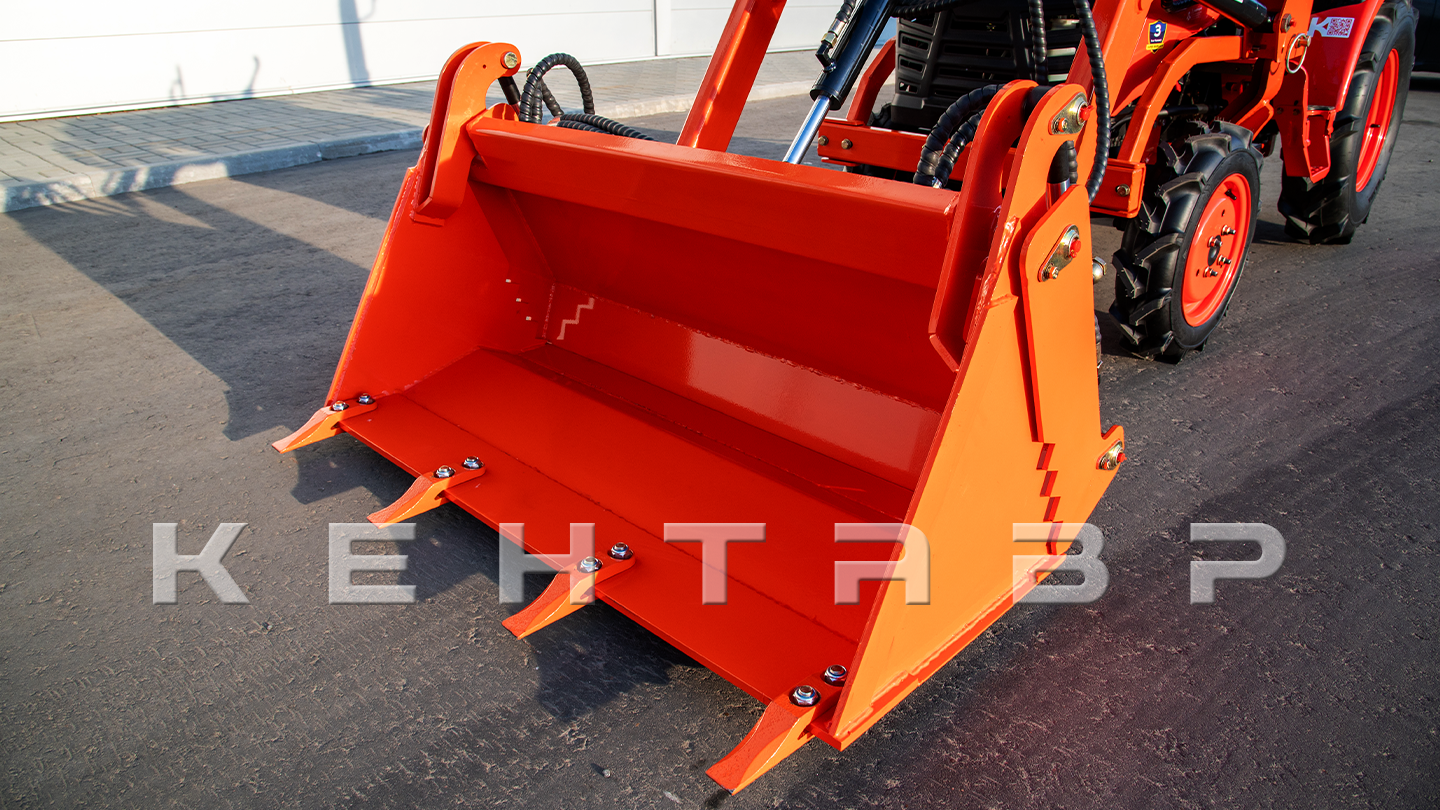

Челюстной ковш имеет размеры 1180×400×500 мм и объём около 0,18 м³, что соответствует примерно 180 литрам. Нож толщиной 12 мм изготовлен из закалённой стали, боковые стенки выполнены из металла толщиной 8 мм. На передней кромке установлены четыре сменных зуба, улучшающих внедрение в плотный грунт и работу с навалочными материалами. Жёсткость корпуса и усиленная режущая часть позволяют сохранять геометрию ковша при интенсивной эксплуатации.

Гидроцилиндры стрелы и ковша — двустороннего действия, со штоком Ø28 мм и съёмной крышкой, что упрощает разборку и обслуживание без применения сложного оборудования. Хромированная поверхность штоков повышает стойкость к коррозии и снижает износ рабочих поверхностей в условиях загрязнения и абразивной среды. Конструкция цилиндров рассчитана на стабильную работу под номинальной нагрузкой, обеспечивая точное управление стрелой и рабочим органом в течение всего рабочего цикла.

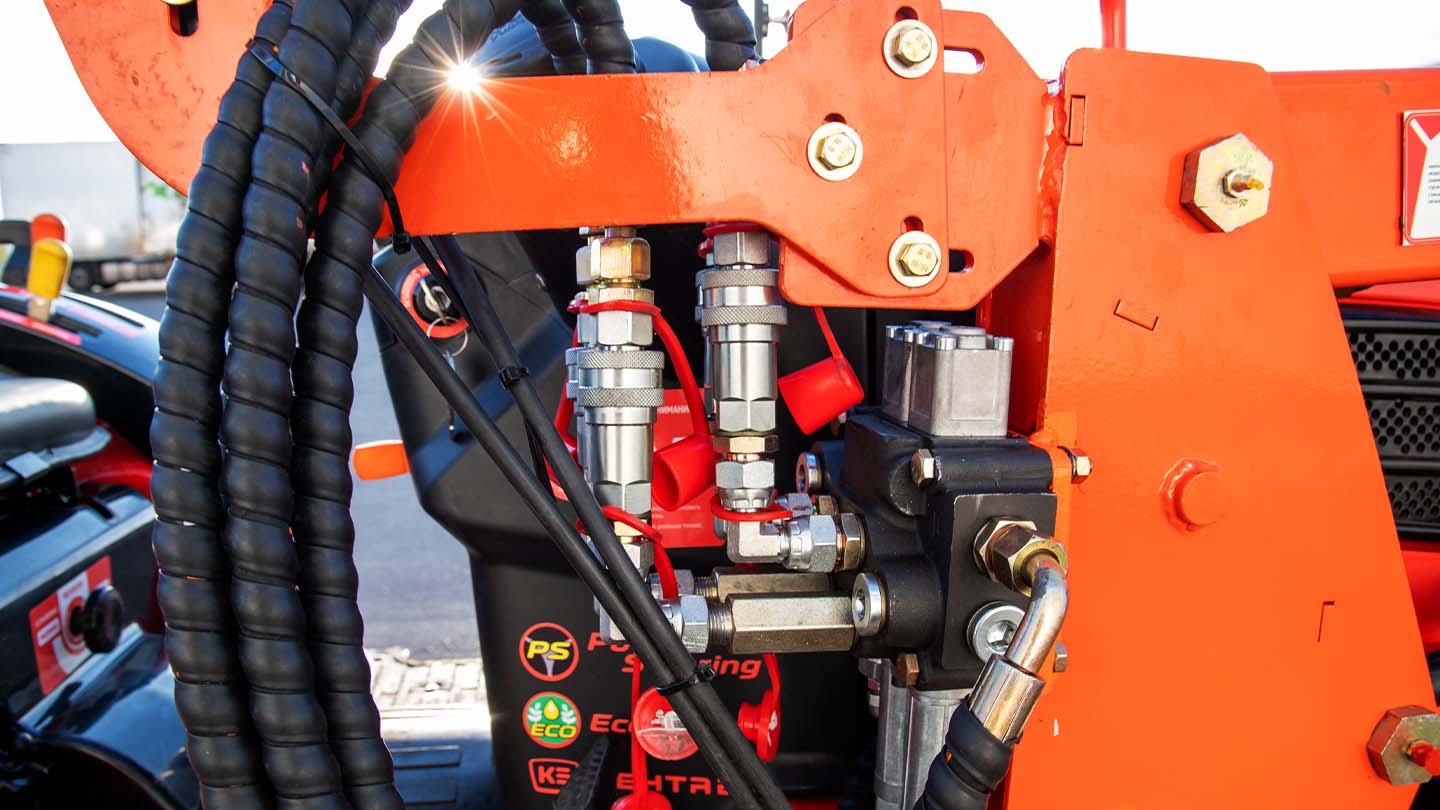

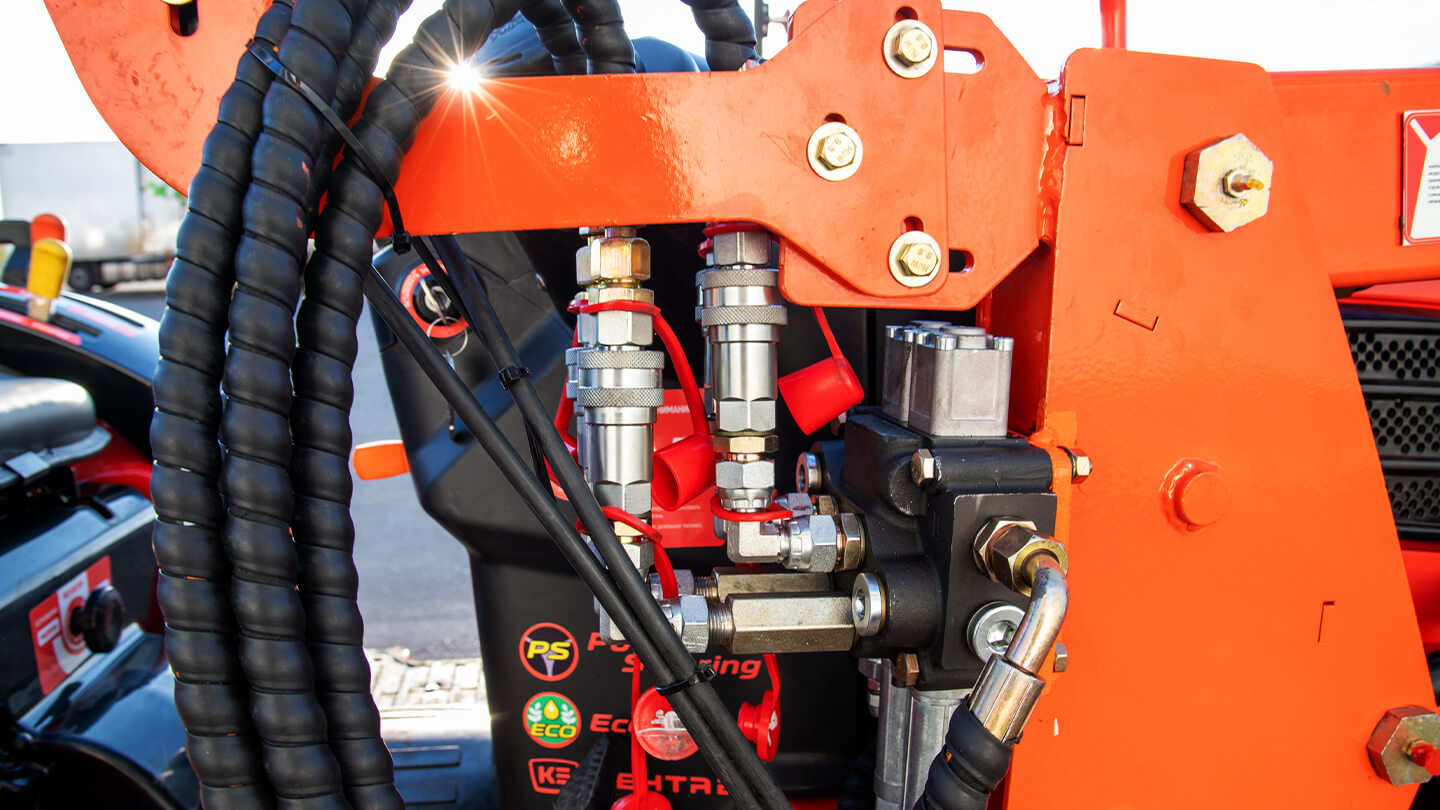

Погрузчик поставляется с полным набором крепёжных и гидравлических элементов, необходимых для установки и подключения. В комплект входят гидрораспределитель, комплект РВД с быстроразъёмными муфтами, эргономичный джойстик и элементы крепления. Компоновка узлов адаптирована под трактор Т-5К/Т-344 и согласована с его штатной гидросистемой. Установка выполняется без модернизации основных узлов трактора, что упрощает монтаж, обслуживание и последующий демонтаж оборудования.

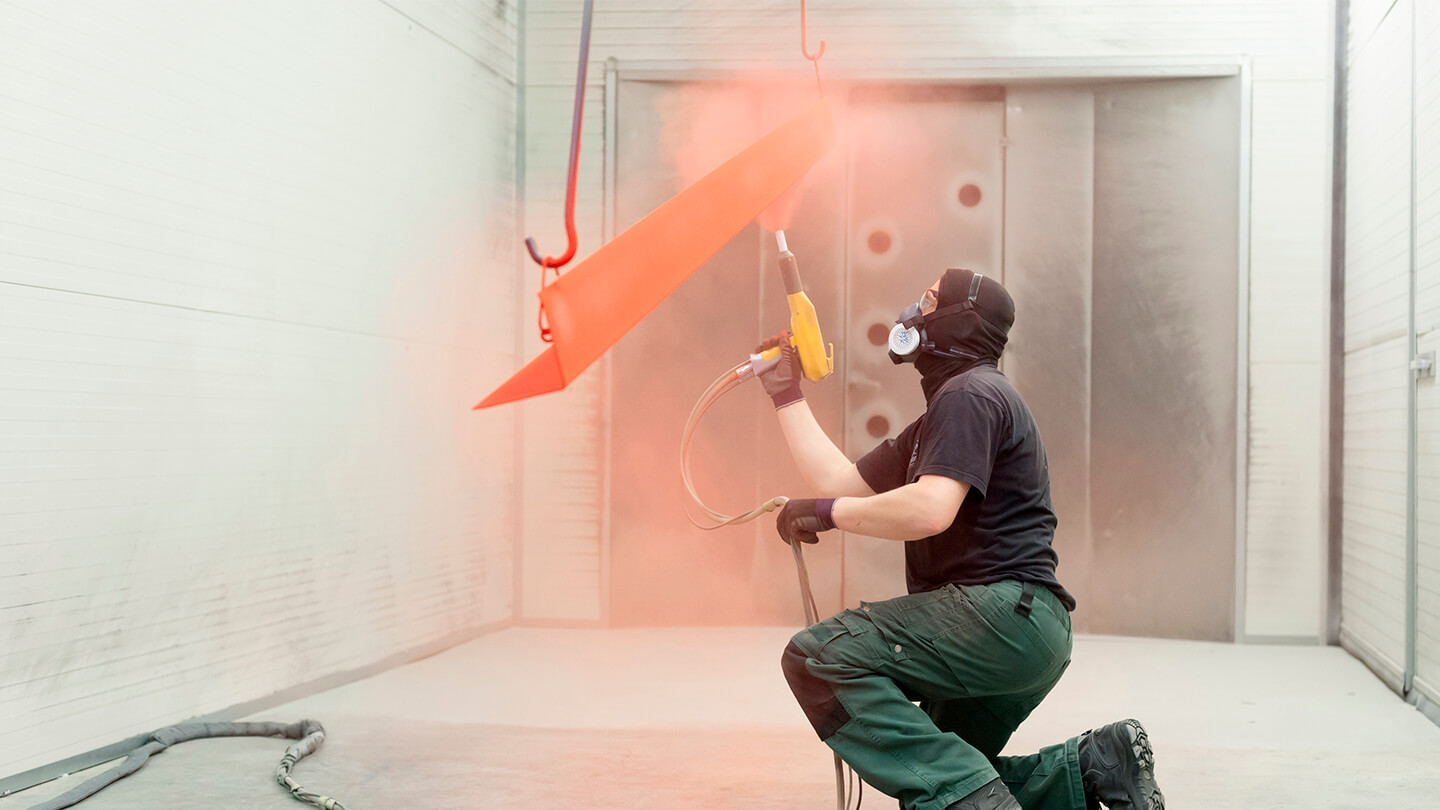

Перед окраской металлические детали проходят подготовку поверхности: очистку, обезжиривание и удаление технологических загрязнений. После нанесения порошкового состава покрытие полимеризуется в печи, формируя плотный защитный слой с высокой адгезией к металлу. Полученная поверхность устойчива к сколам, влаге, коррозии и ультрафиолету. Защитное покрытие снижает риск преждевременного разрушения металла и позволяет сохранить рабочий вид оборудования при длительной эксплуатации и хранении под открытым небом.

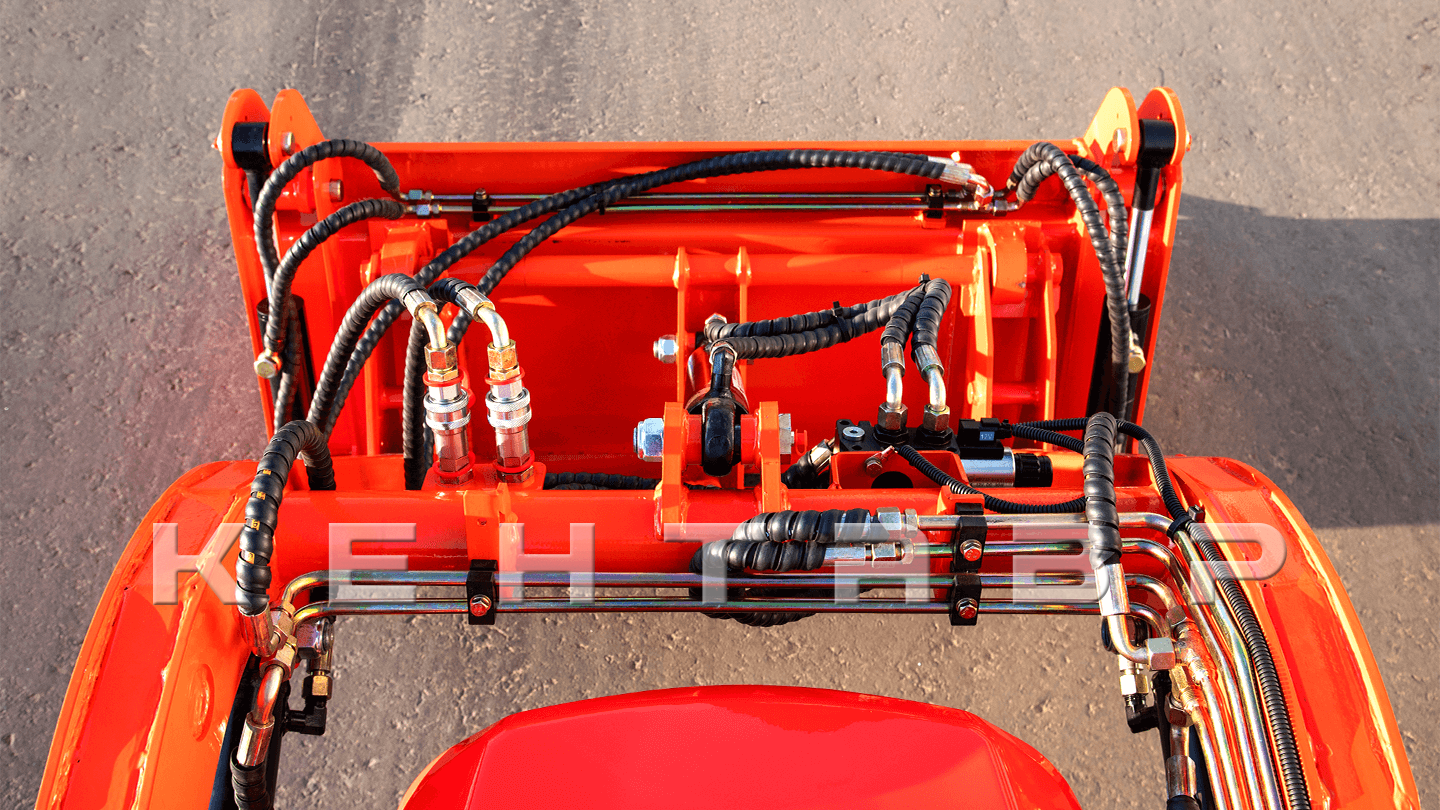

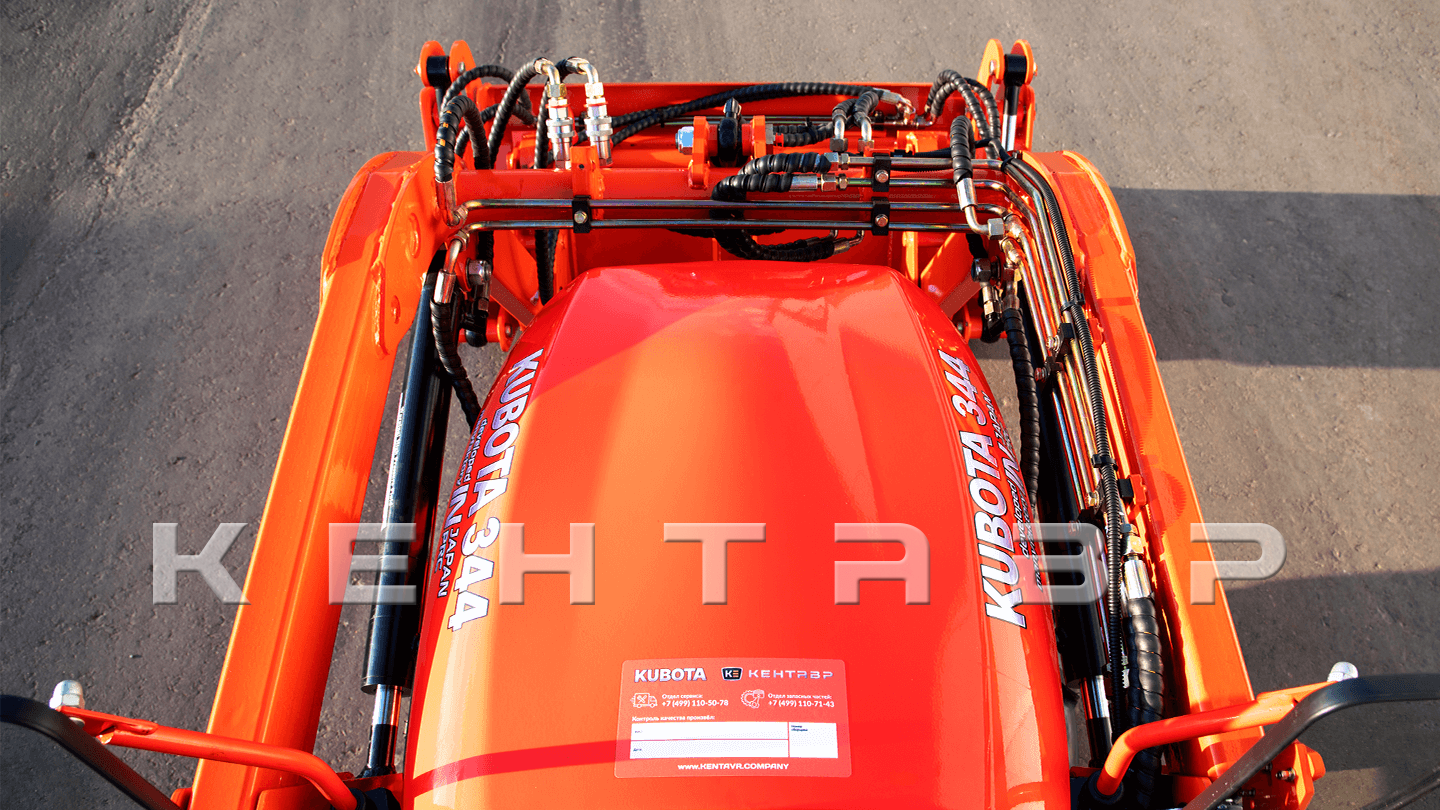

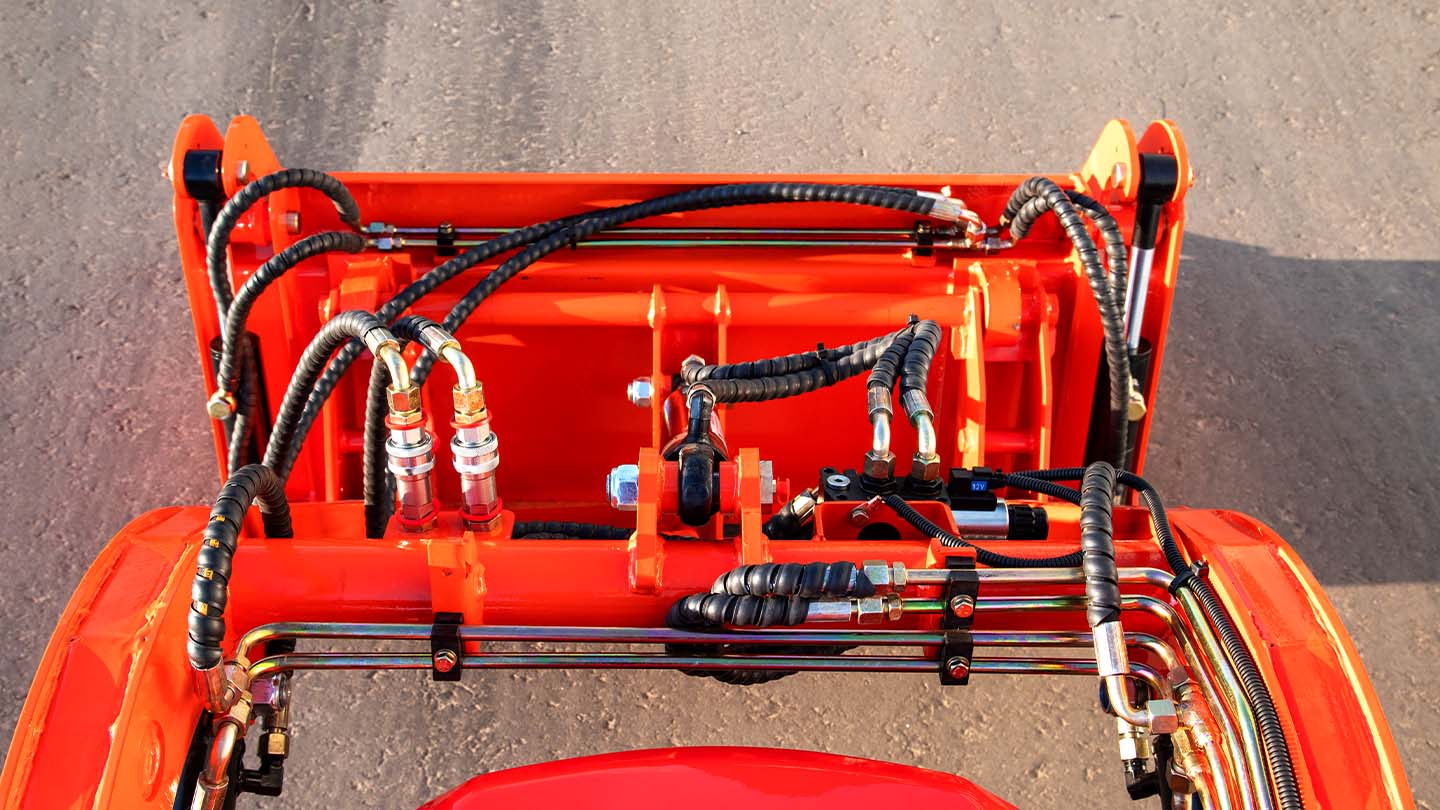

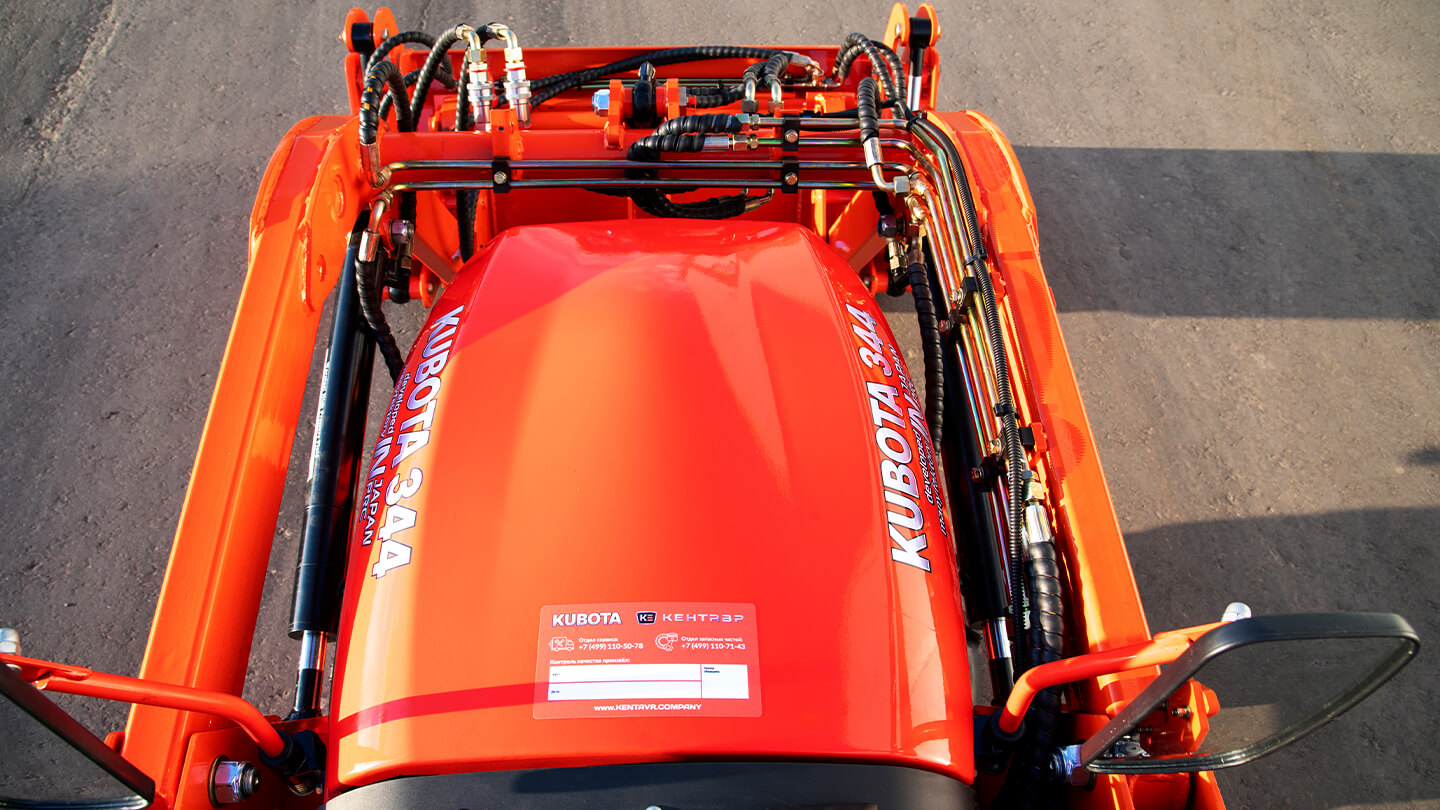

Напорные и сливные магистрали выполнены частично из бесшовной трубы, частично — из армированных рукавов высокого давления с износостойкой оплёткой. Открытая прокладка линий упрощает визуальный контроль состояния гидросистемы, позволяет быстрее обнаруживать подтёки, повреждения и ослабление соединений. Защитная оплётка уменьшает износ наружной поверхности рукавов при контакте с элементами конструкции и повышает надёжность работы гидролиний в условиях постоянной нагрузки.

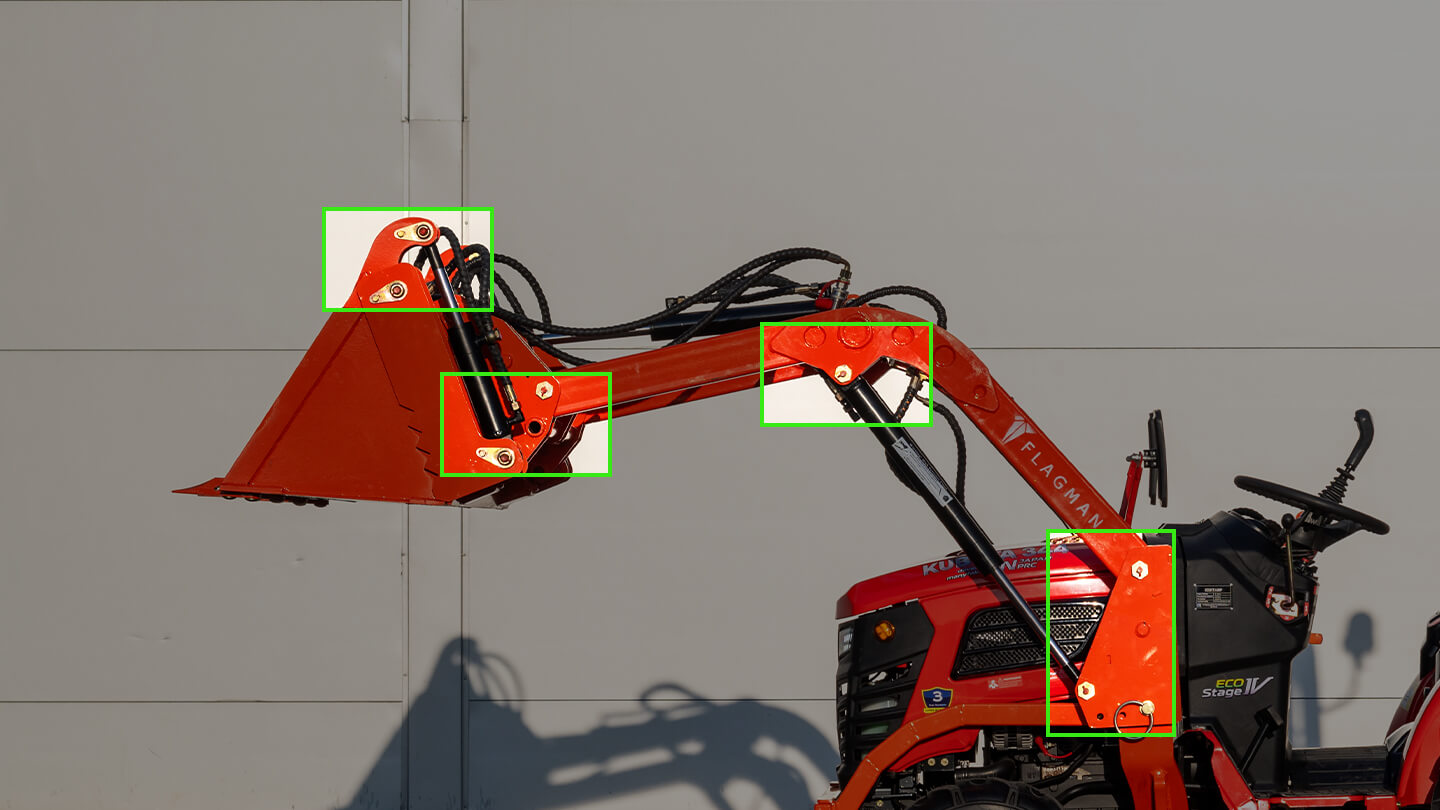

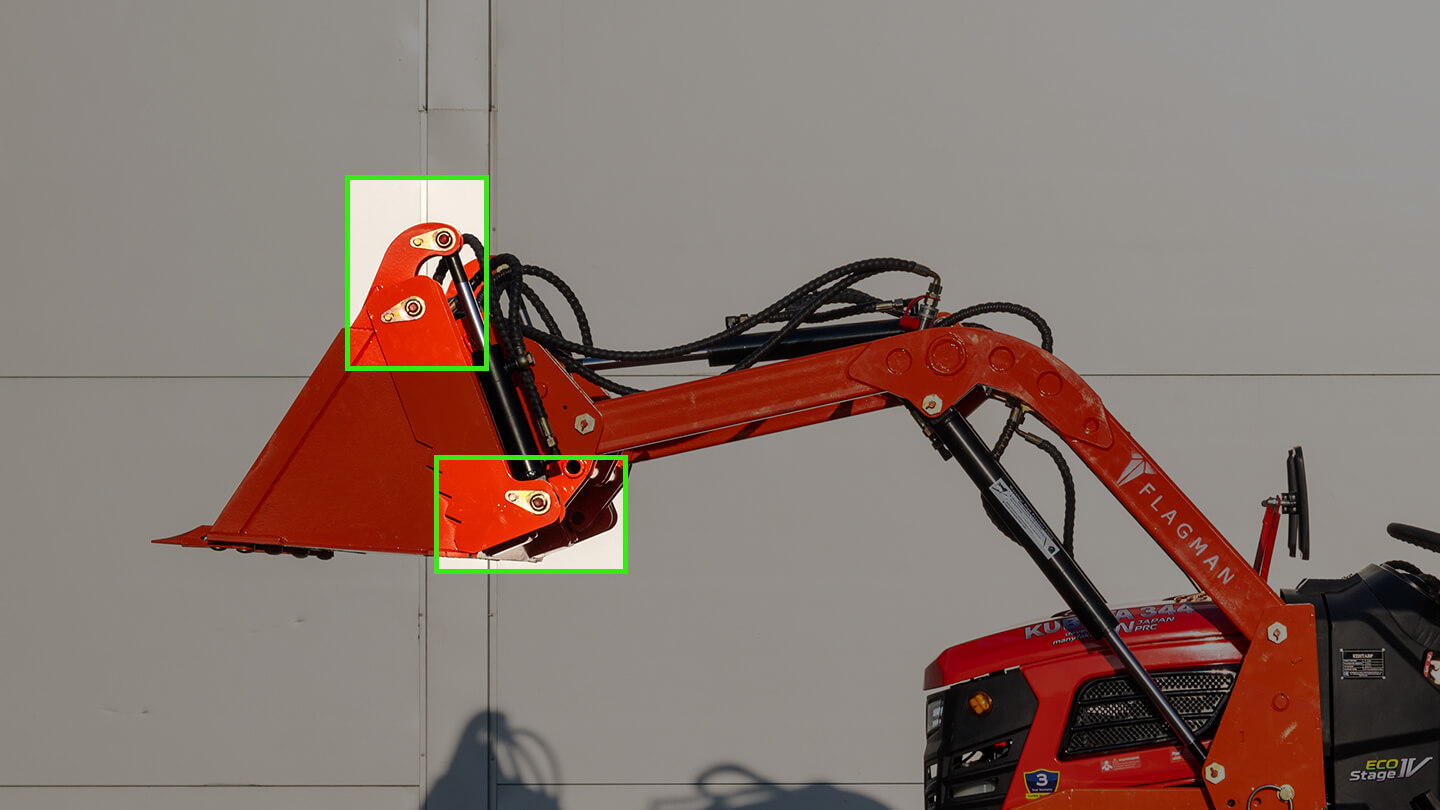

Шарнирные узлы собраны на пальцах, зафиксированных самоконтрящимися гайками, что исключает ослабление соединений при вибрационных и ударных нагрузках. Каждая точка оснащена пресс-маслёнкой для подачи смазки непосредственно в рабочую зону. Регулярная смазка снижает трение, замедляет износ втулок и посадочных поверхностей, а также помогает сохранять точность сопряжения деталей.

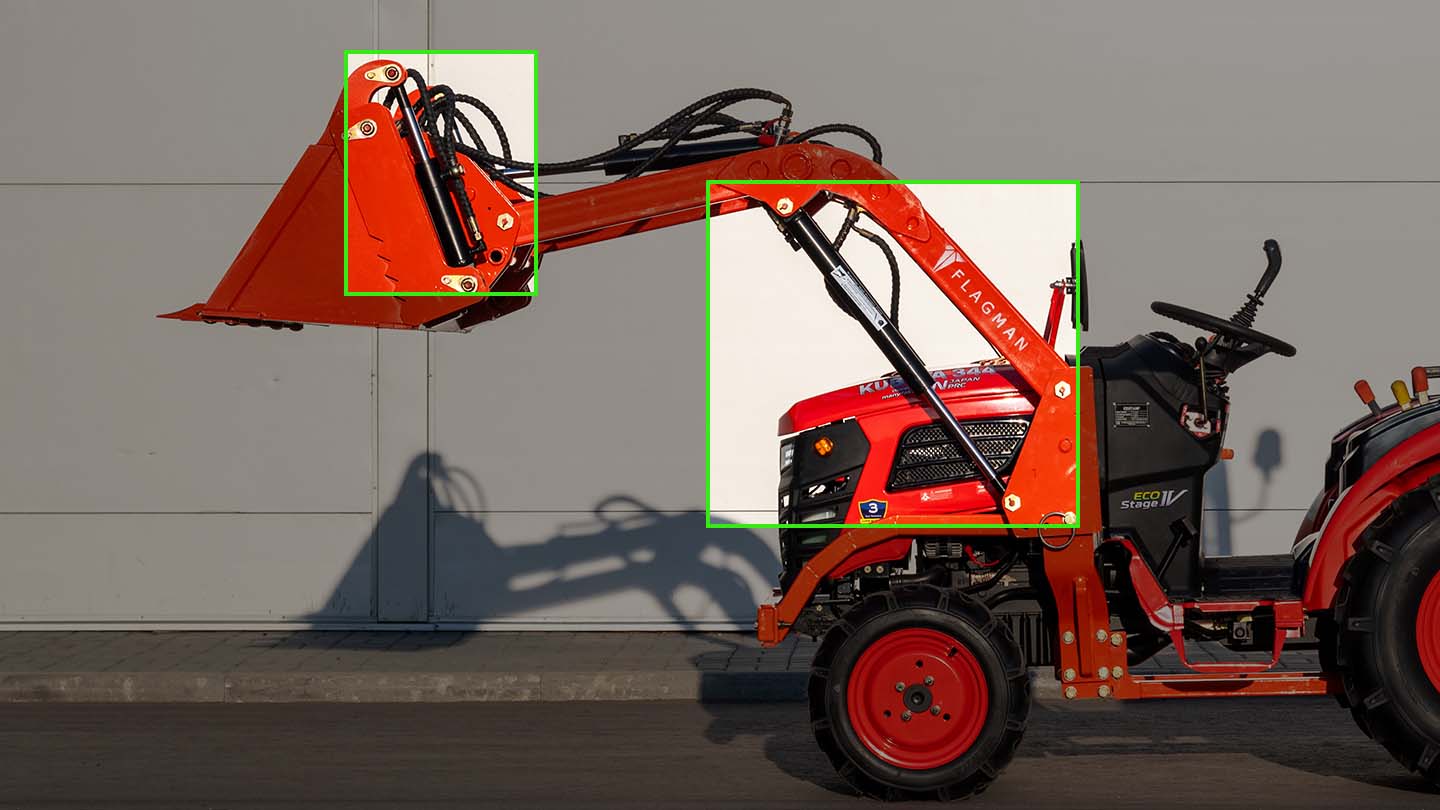

Наклон ковша задаётся центральным гидроцилиндром, связанным со стрелой и рамкой рабочего органа. Прямая кинематическая связь обеспечивает точную передачу усилия и позволяет уверенно изменять угол положения ковша в зависимости от выполняемой операции. Оператор визуально контролирует положение рабочего органа и корректирует его движением джойстика.

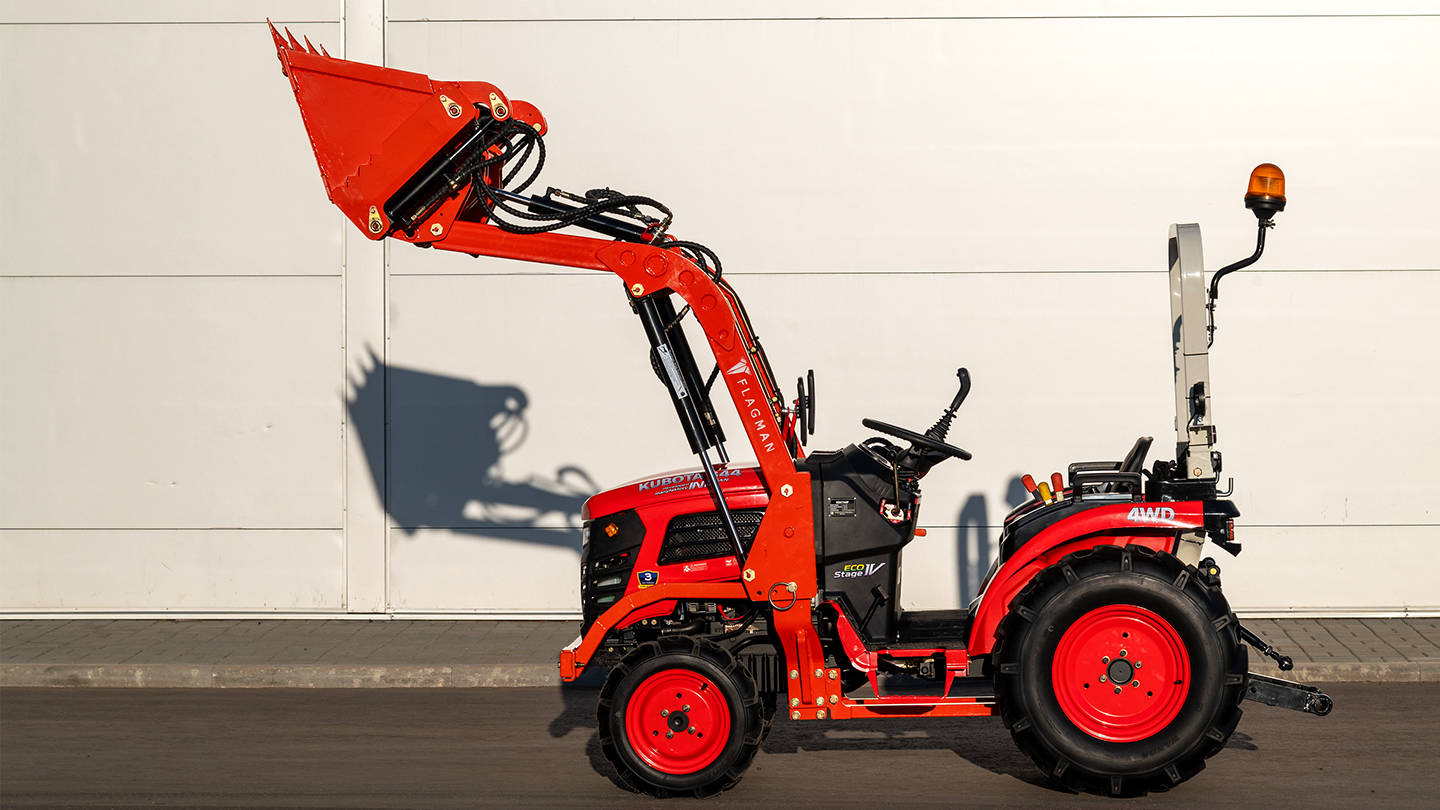

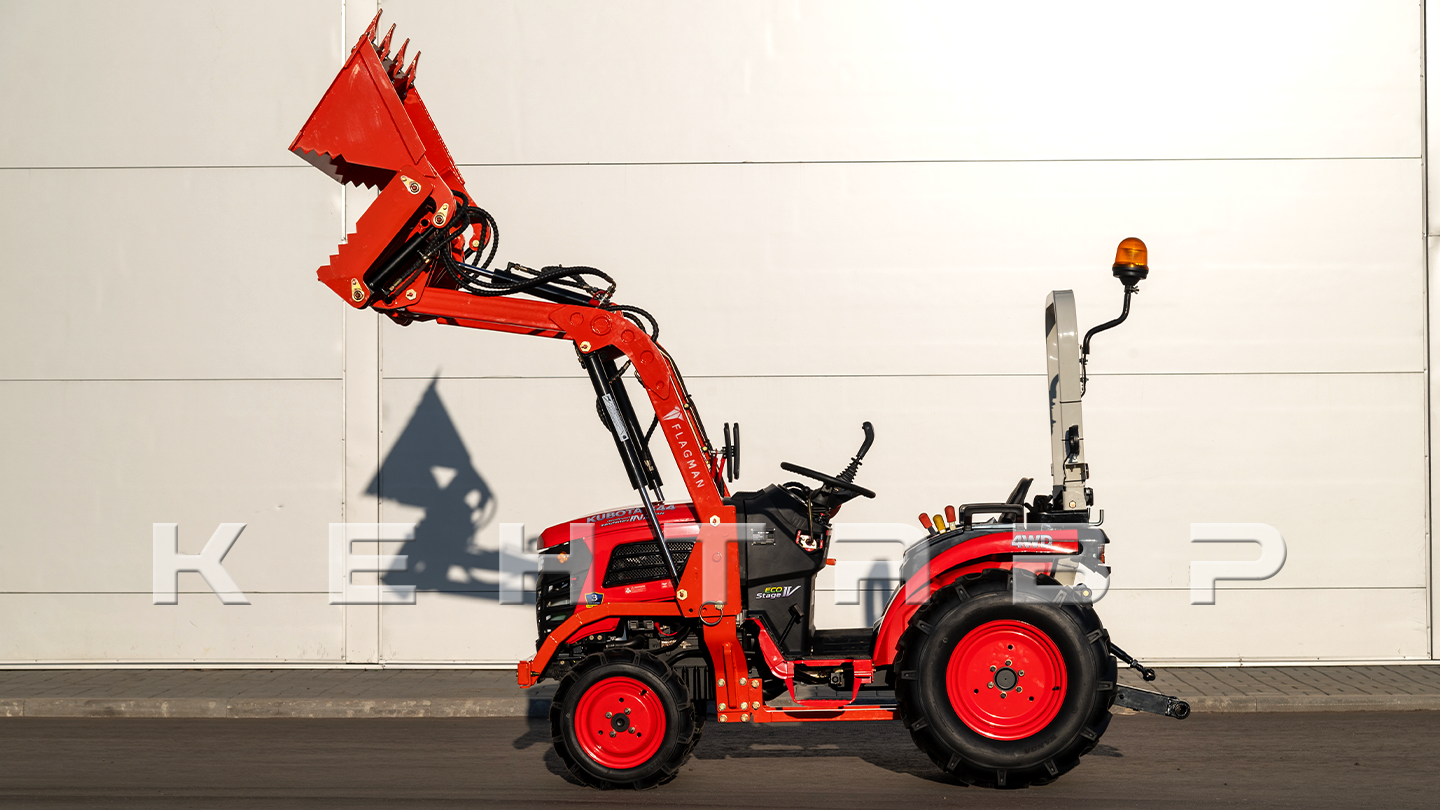

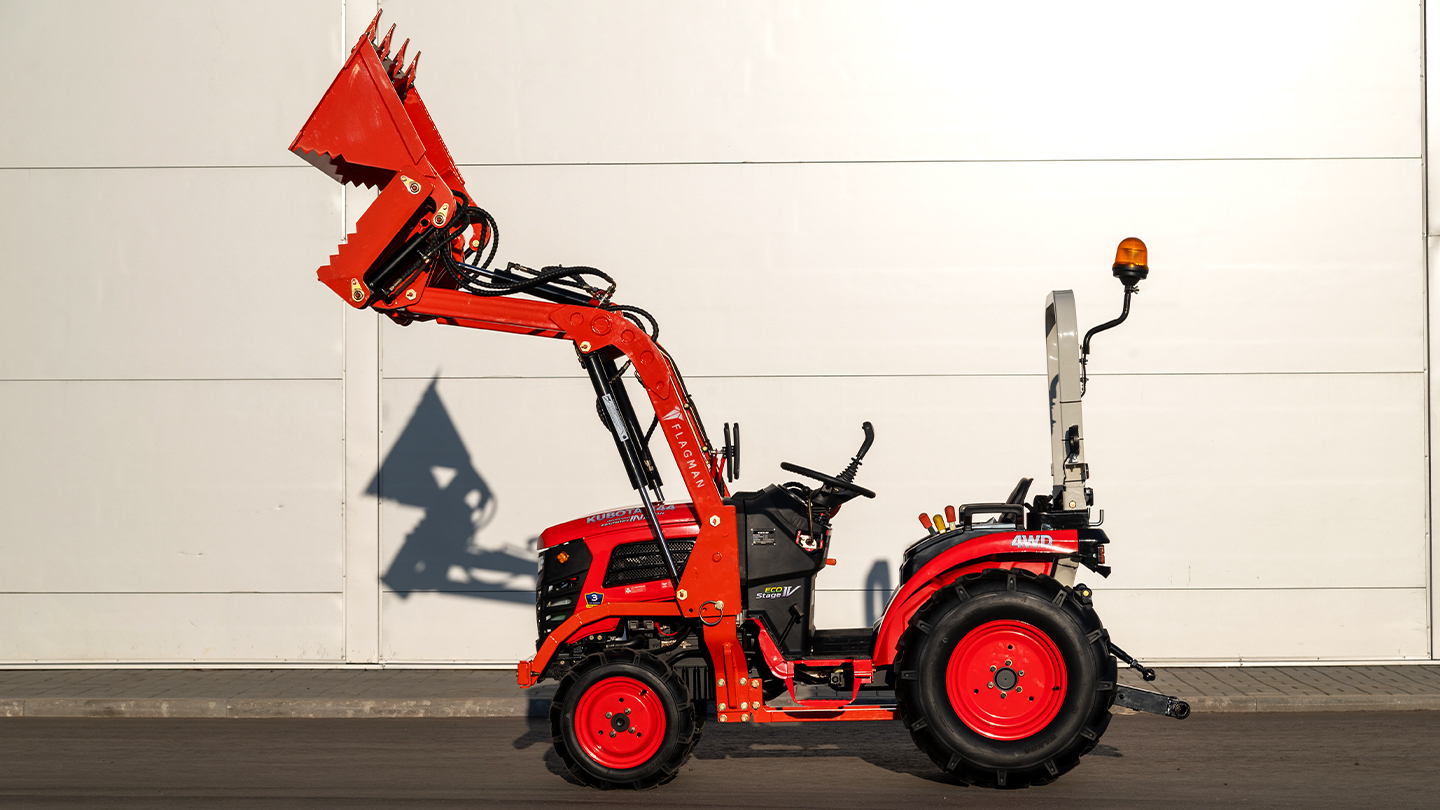

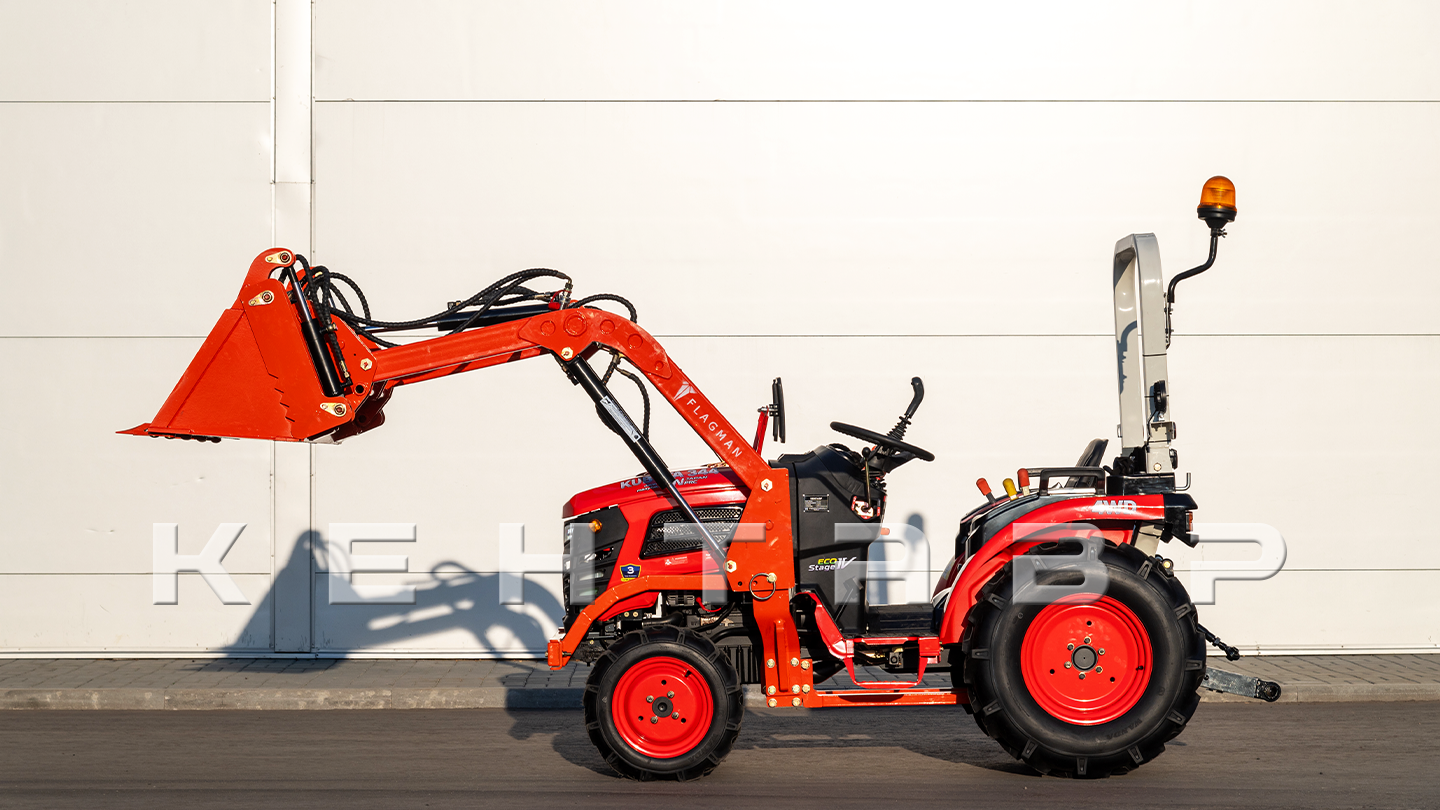

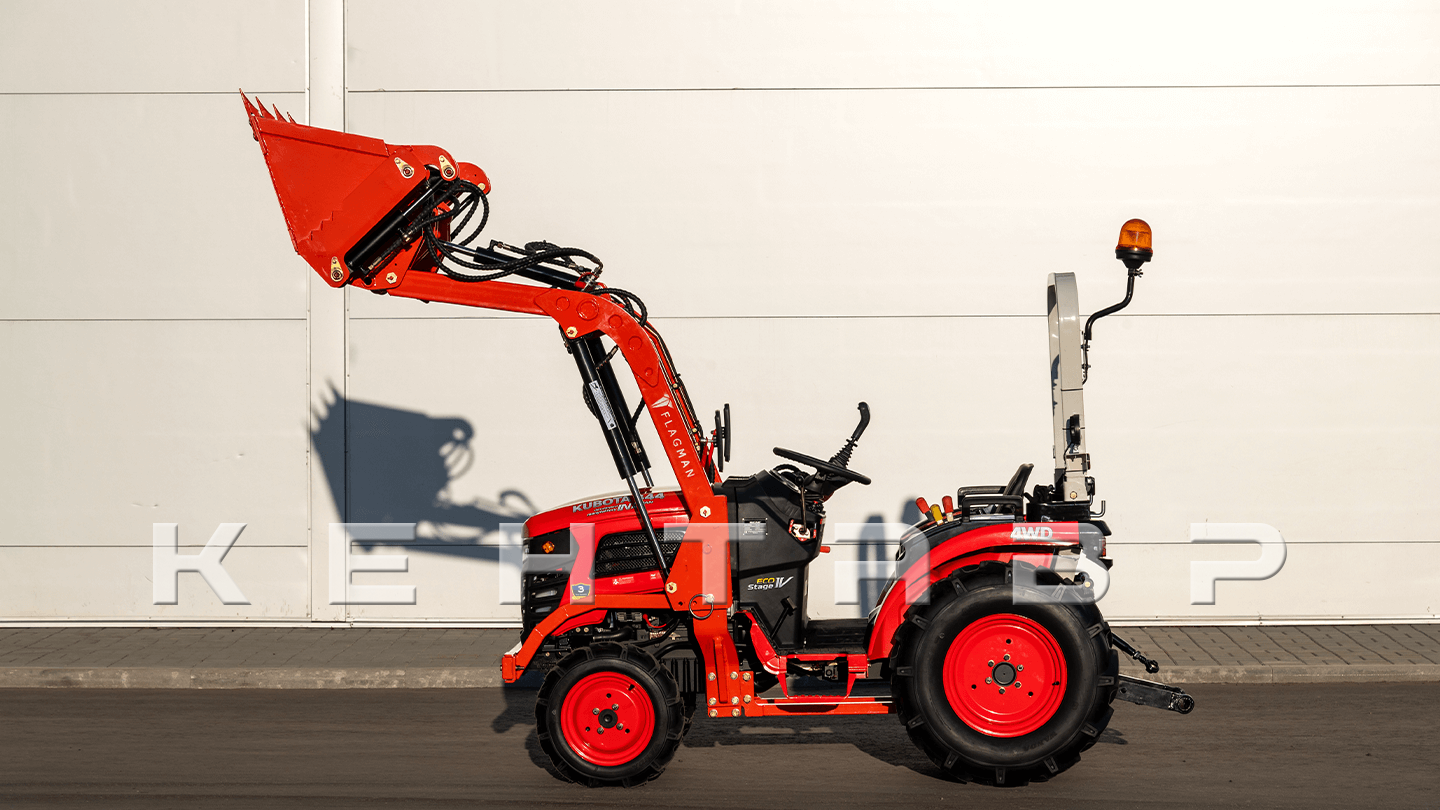

Максимальная высота подъёма по нижним креплениям ковша составляет 1820 мм, что позволяет уверенно загружать прицепы и кузова высотой до 1,5 м. Углы поворота ковша и кинематика челюстного механизма подобраны с учётом погрузочных операций с сыпучими, кусковыми и смешанными материалами. Рабочий орган сохраняет положение на всей траектории движения, а челюстной ковш даёт возможность выполнять выгрузку без лишних корректировок и выворота ковша.

Гидравлическая система настроена на безопасный подъём груза массой до 400 кг. Силовая часть погрузчика рассчитана с запасом прочности при соблюдении требований по балластировке трактора. Для сохранения продольной устойчивости рекомендуется подбирать противовес таким образом, чтобы на заднюю ось приходилось не менее 20 % полной массы агрегата. Правильная развесовка уменьшает разгрузку задней части трактора и повышает устойчивость машины во время работы.

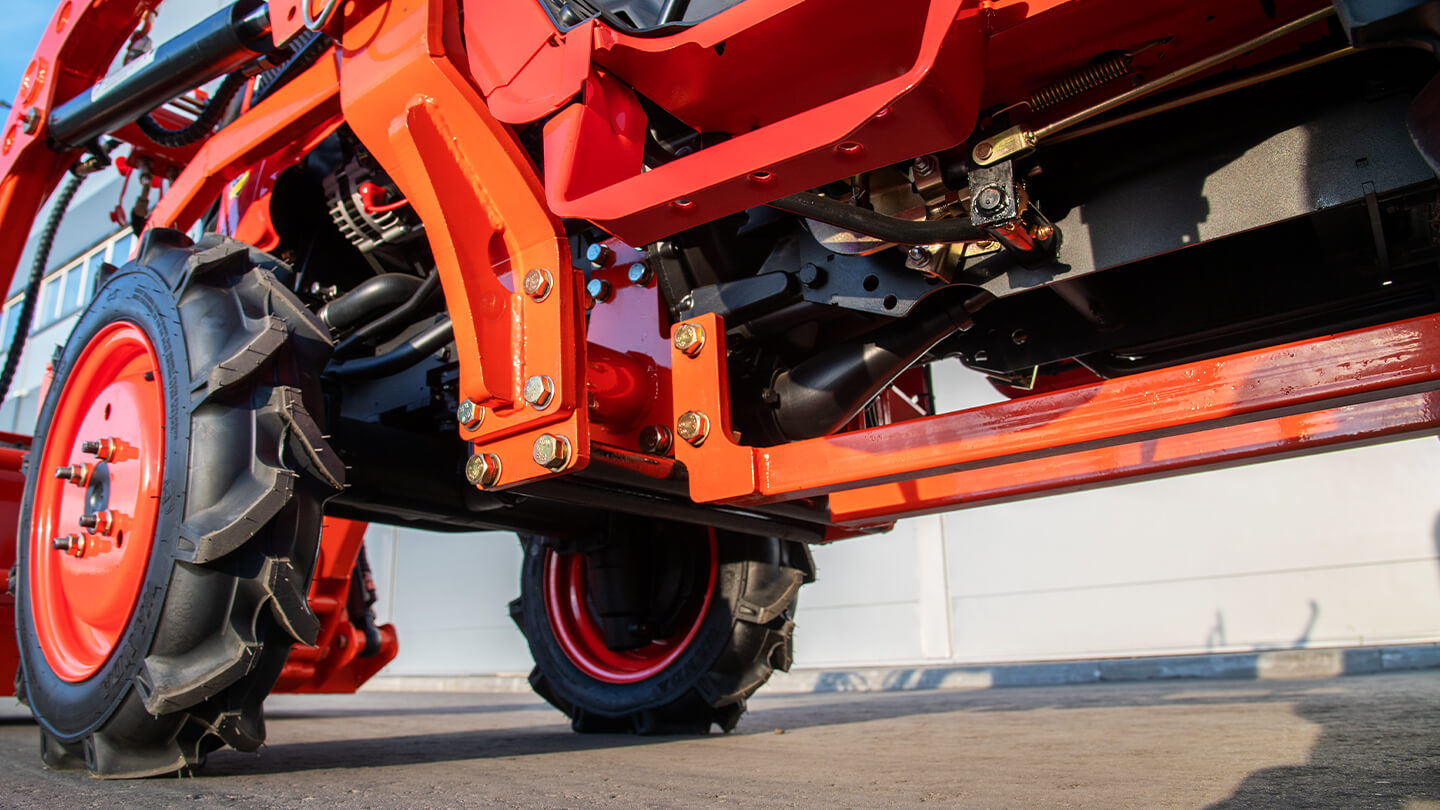

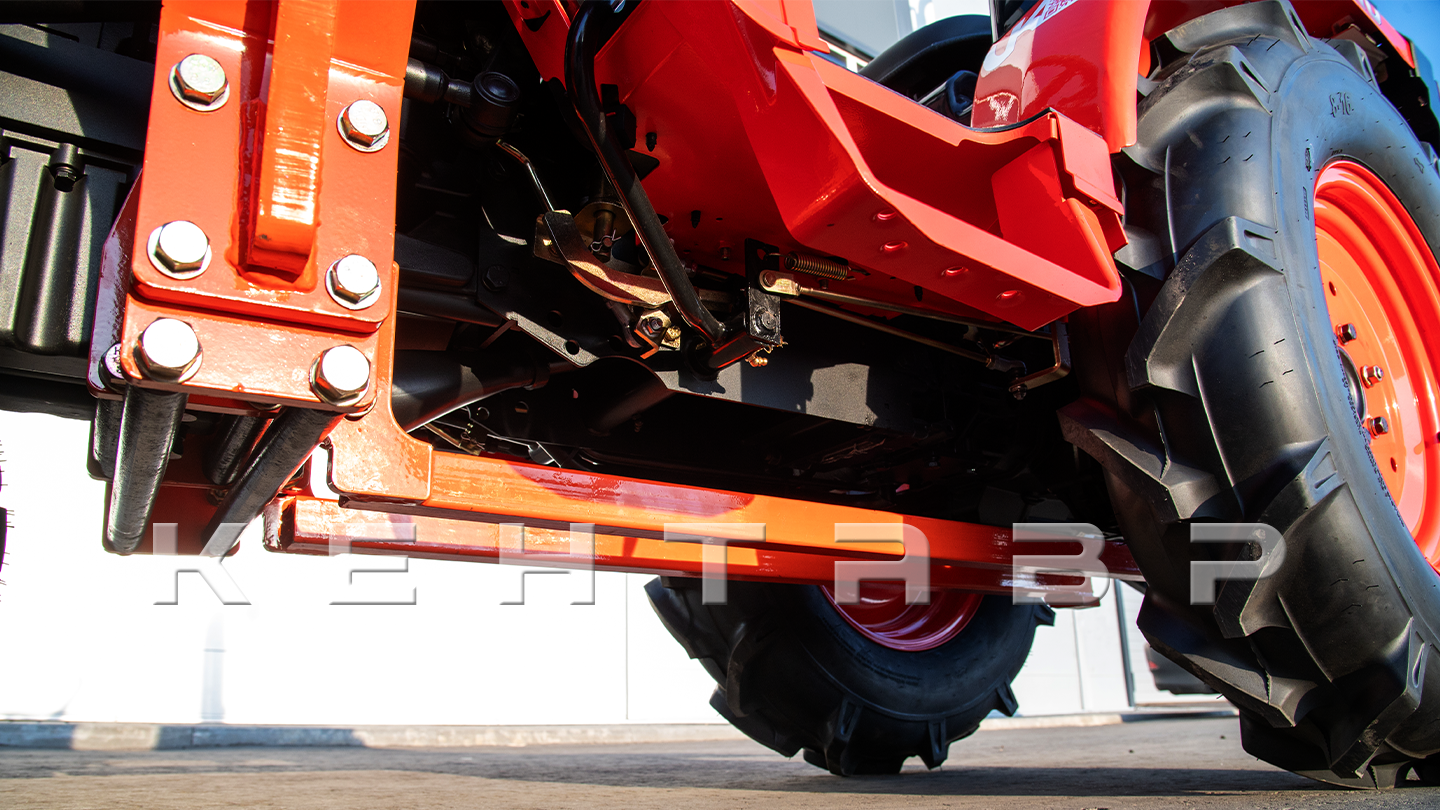

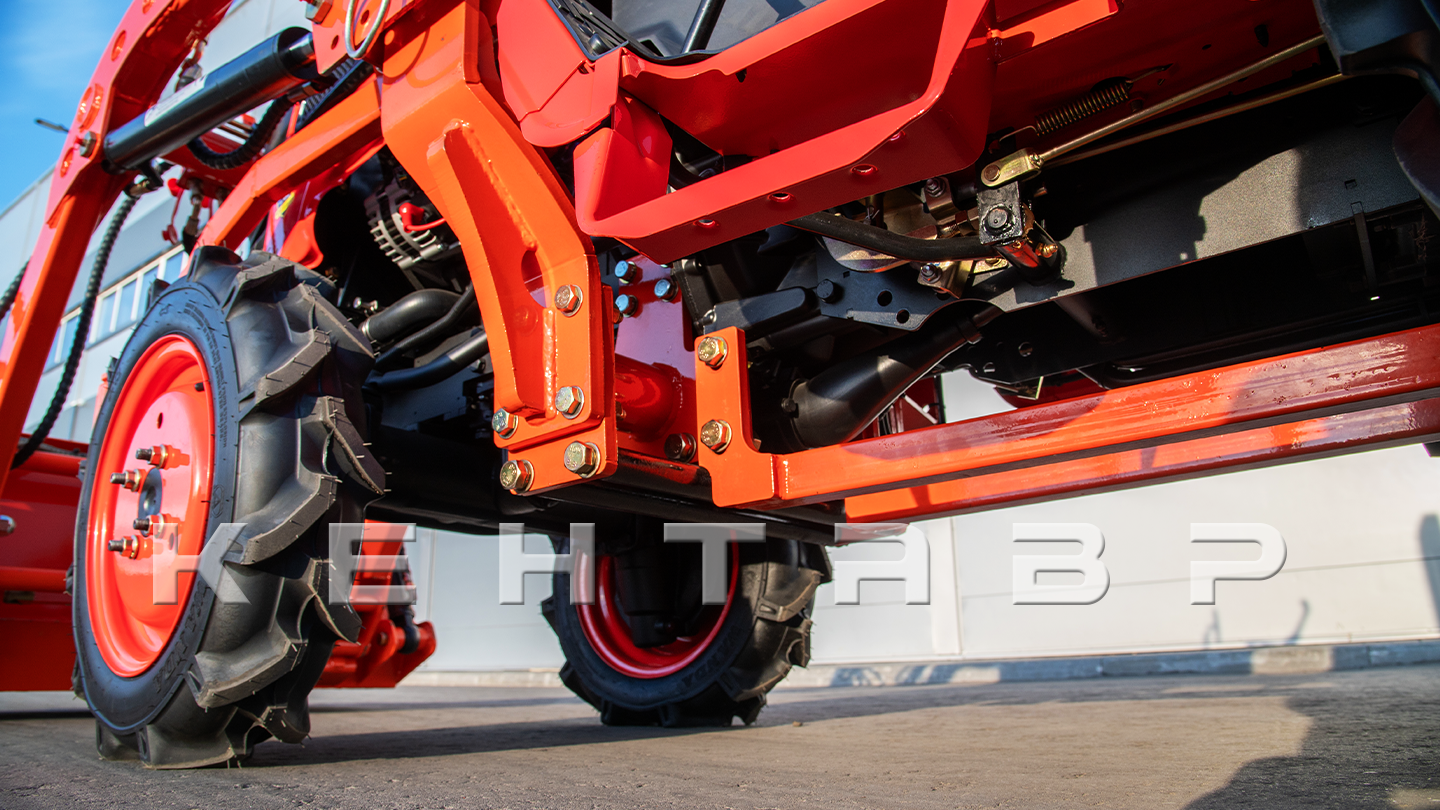

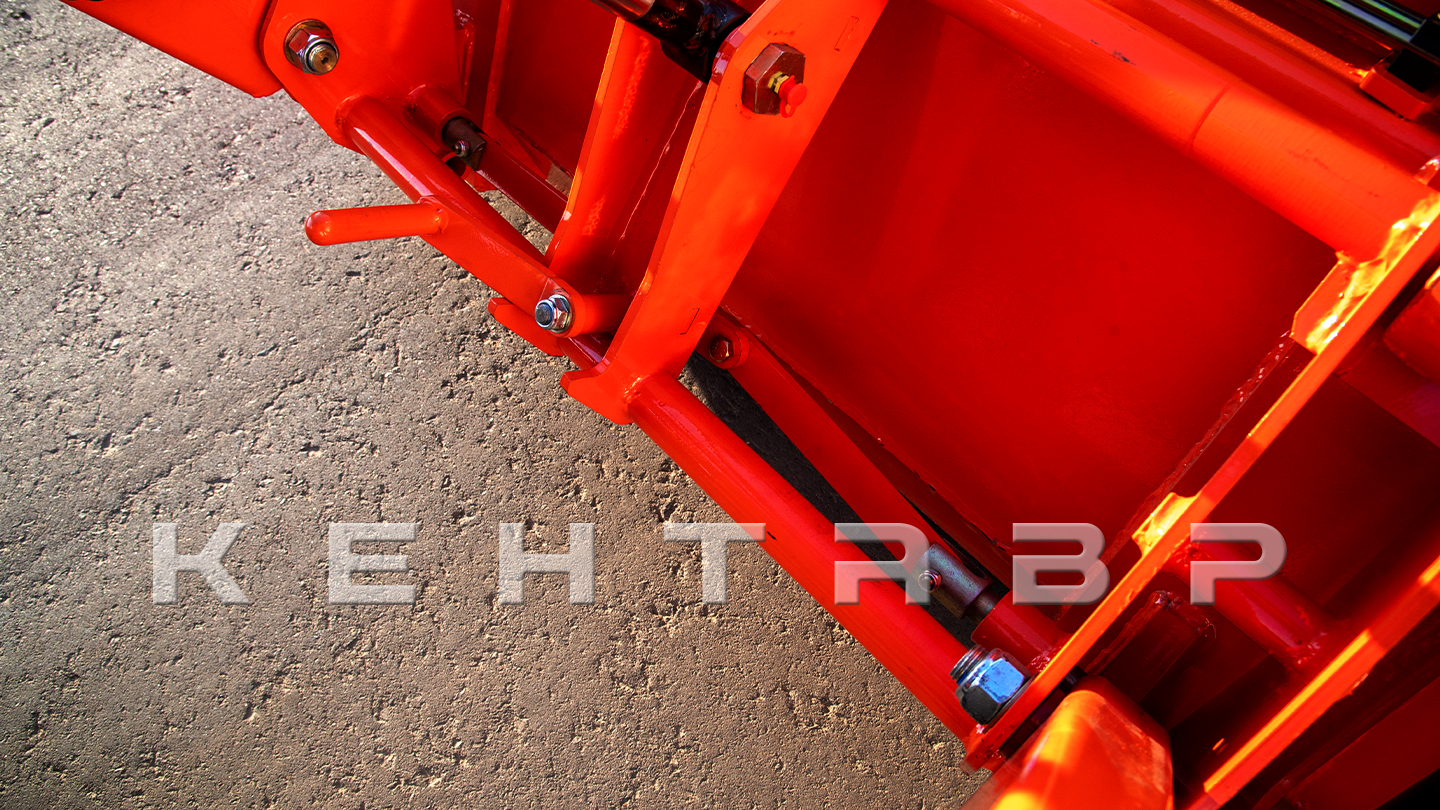

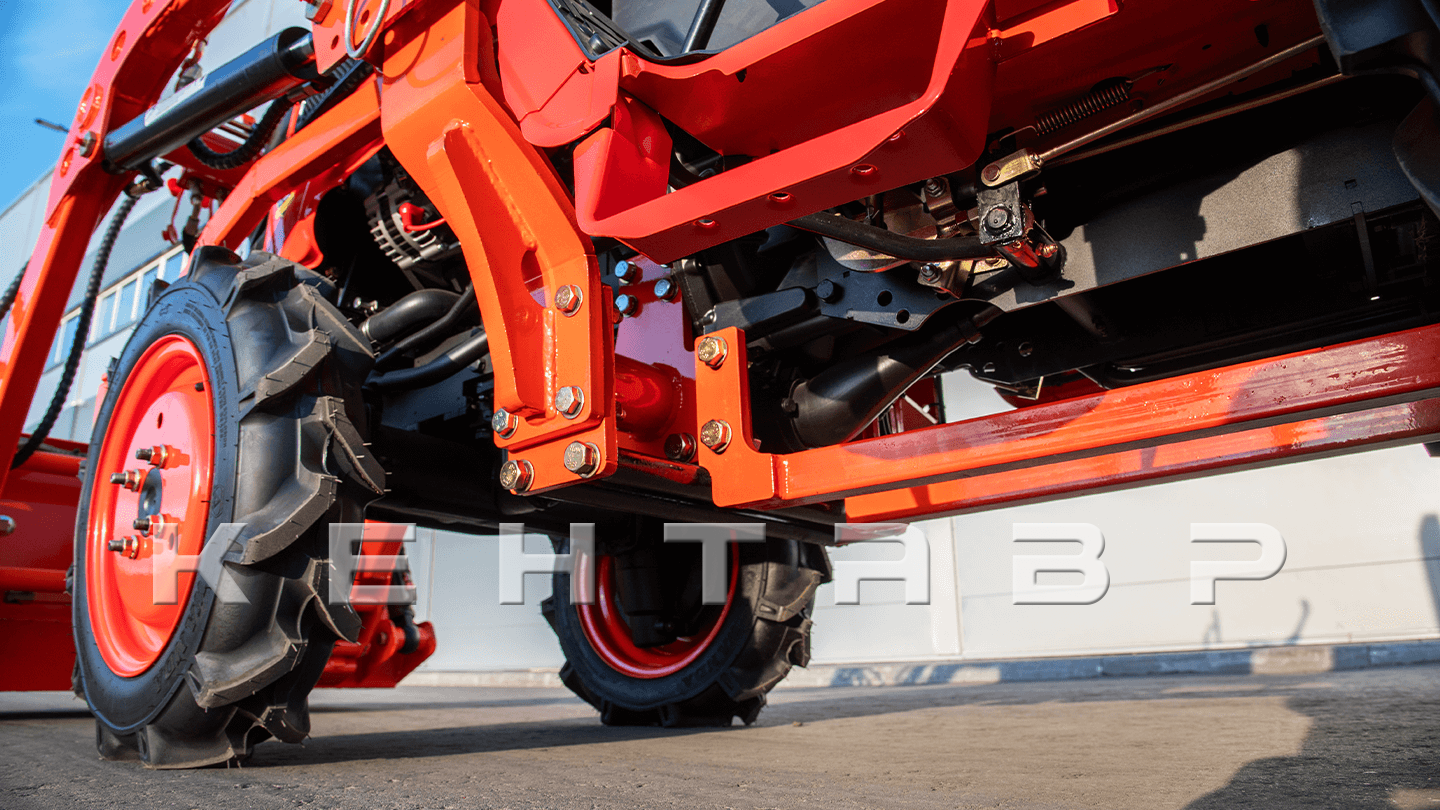

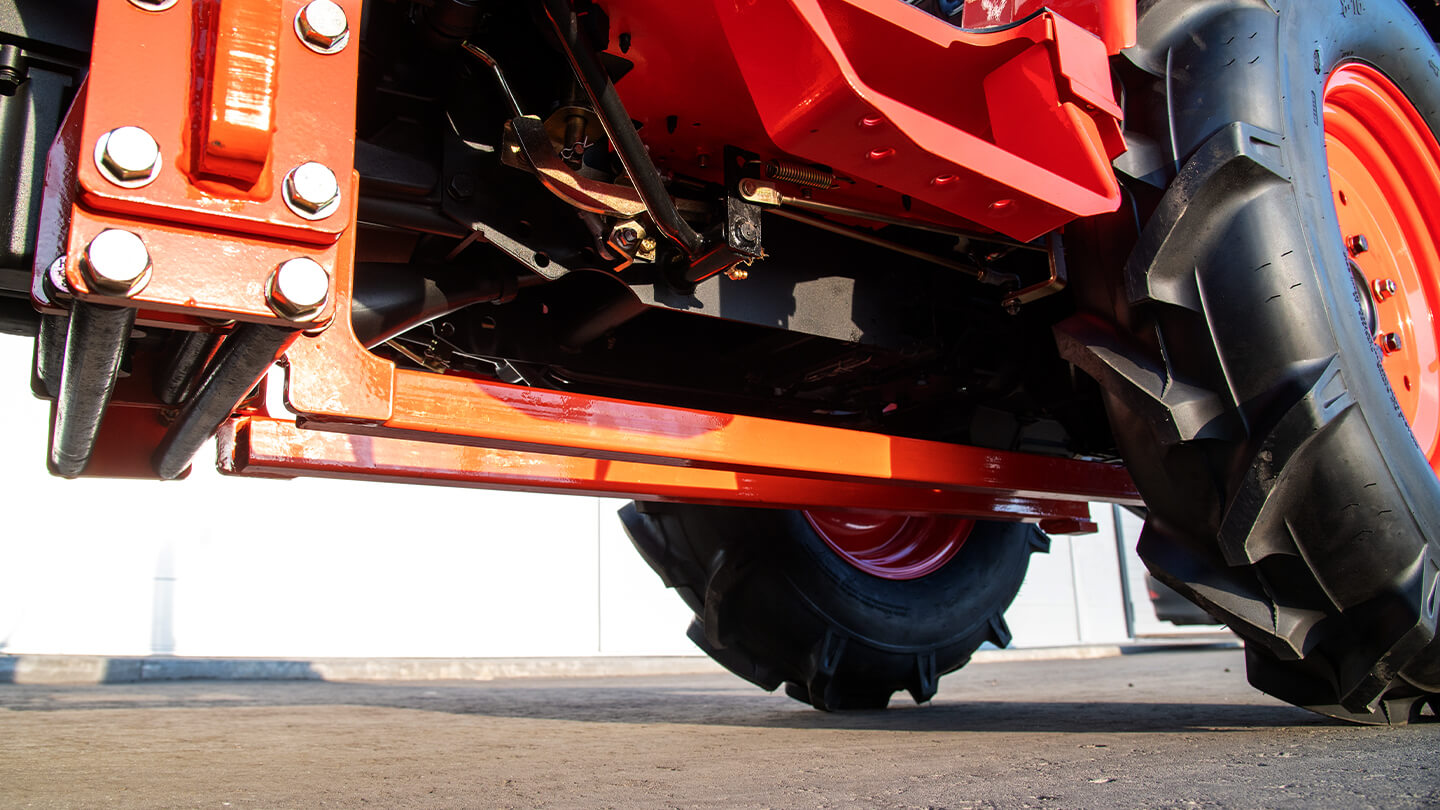

Погрузчик фиксируется к раме трактора в трёх основных зонах с распределением нагрузки на шесть точек крепления: центральным переходным фланцем к остову, передним соединением дугообразного профиля 30×50 мм к полураме и двумя задними распорками из профиля 30×30 мм в зоне присоединения трёхточечной навески. В нижней части стойки дополнительно стянуты распорками. Узлы крепления воспринимают продольные, вертикальные и крутильные нагрузки без локальной перегрузки отдельных участков рамы.

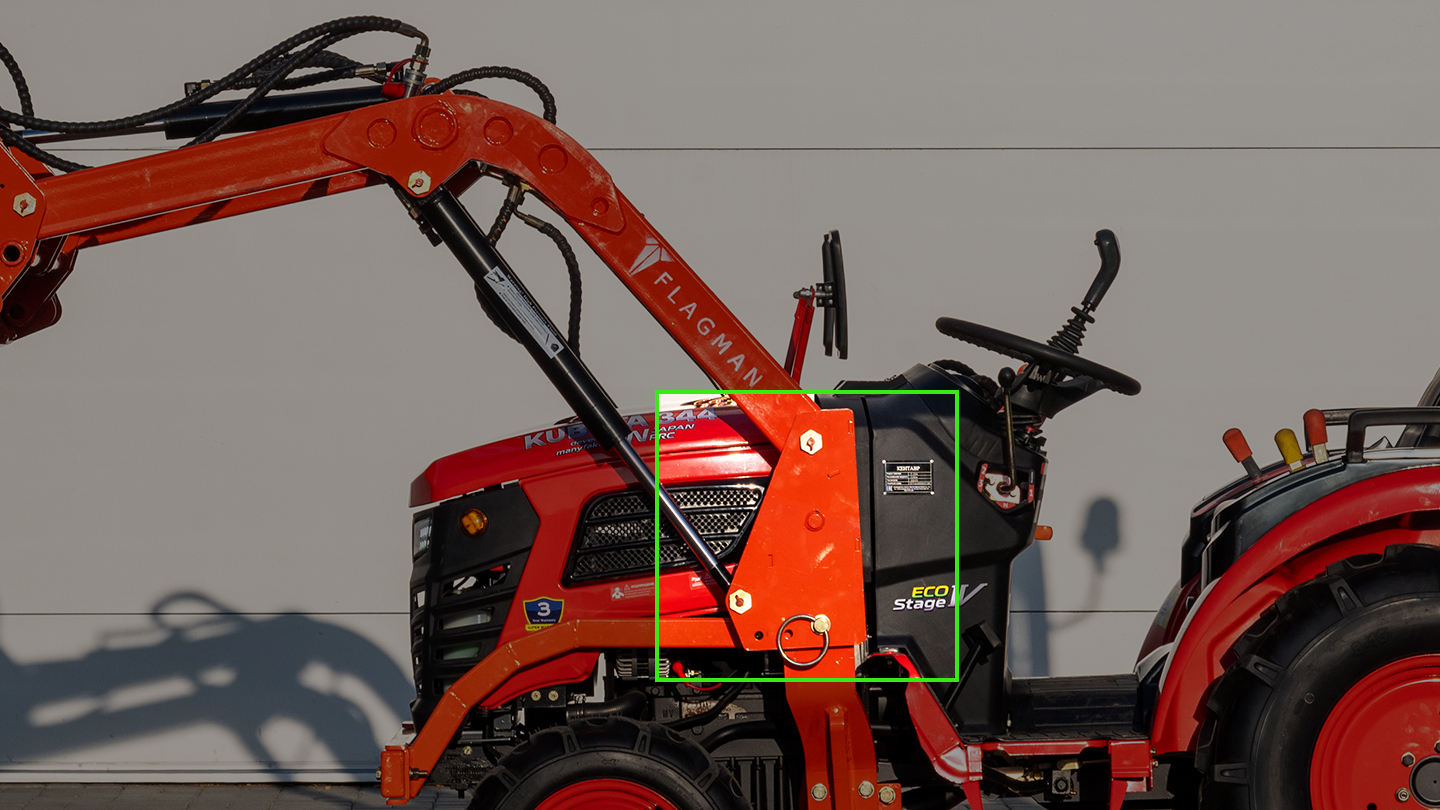

Опорные элементы изготовлены из металла толщиной 16 мм и дополнительно усилены косынками и торцевыми накладками толщиной 25 мм. Подрамник воспринимает вертикальные, продольные и ударные нагрузки, возникающие при работе с загруженным ковшом и при транспортировке материала. Болтовое соединение со штатными отверстиями рамы облегчает монтаж и демонтаж, а также исключает необходимость вмешательства в базовые силовые элементы трактора. Это сохраняет ремонтопригодность конструкции и упрощает сервисное обслуживание.

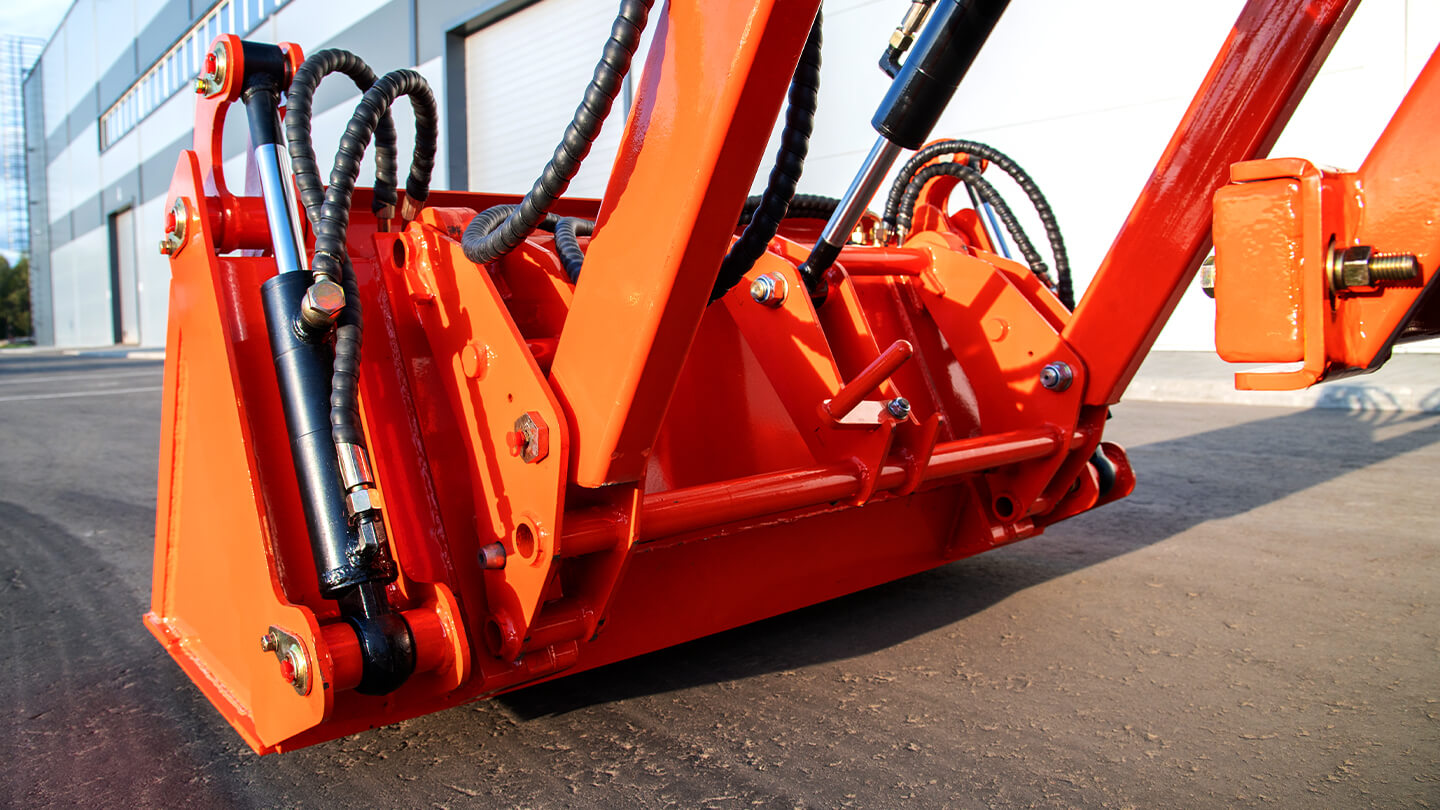

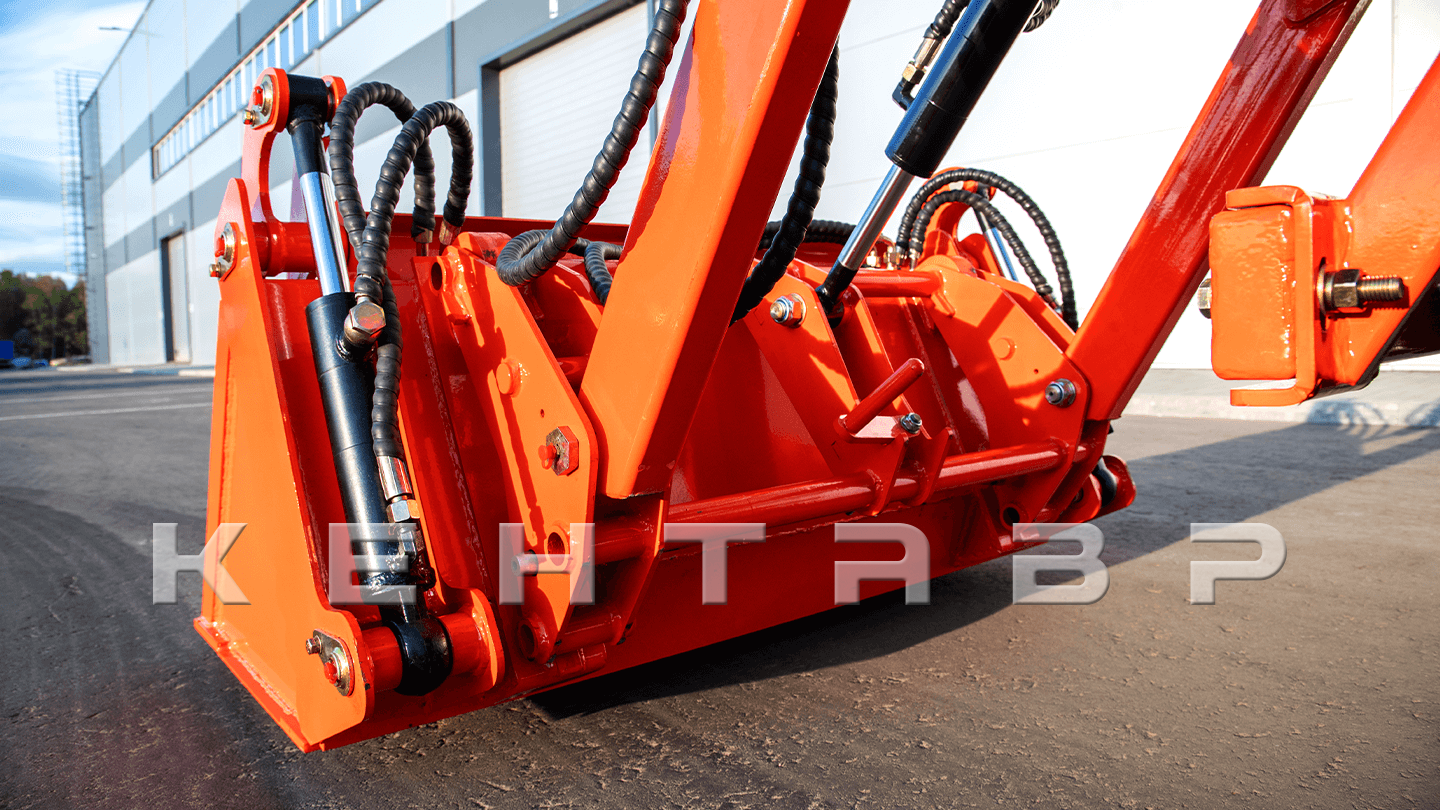

Быстросъёмная рамка в зависимости от исполнения устанавливается в двух вариантах: с межцентровым расстоянием крепёжных крюков 765 мм либо по Евростандарту. Еврорамка обеспечивает совместимость с вилами для паллет, отвалами, захватами и другим навесным оборудованием. Смена рабочих органов выполняется быстро и без сложных операций. Наличие третьей линии гидравлики позволяет подключать орудия, оснащённые собственными гидравлическими механизмами.

Система быстросъёма стрелы позволяет одному оператору снять или установить погрузчик за 10–15 минут без использования подъёмной техники. Это упрощает переход на другие виды работ, обслуживание трактора и сезонное хранение оборудования. Быстроразъёмные муфты позволяют отключать и подключать рукава высокого давления без заметных потерь масла. Повторная установка выполняется с сохранением точности сопряжения основных узлов, что важно для стабильной работы гидравлики и кинематики рабочего органа.

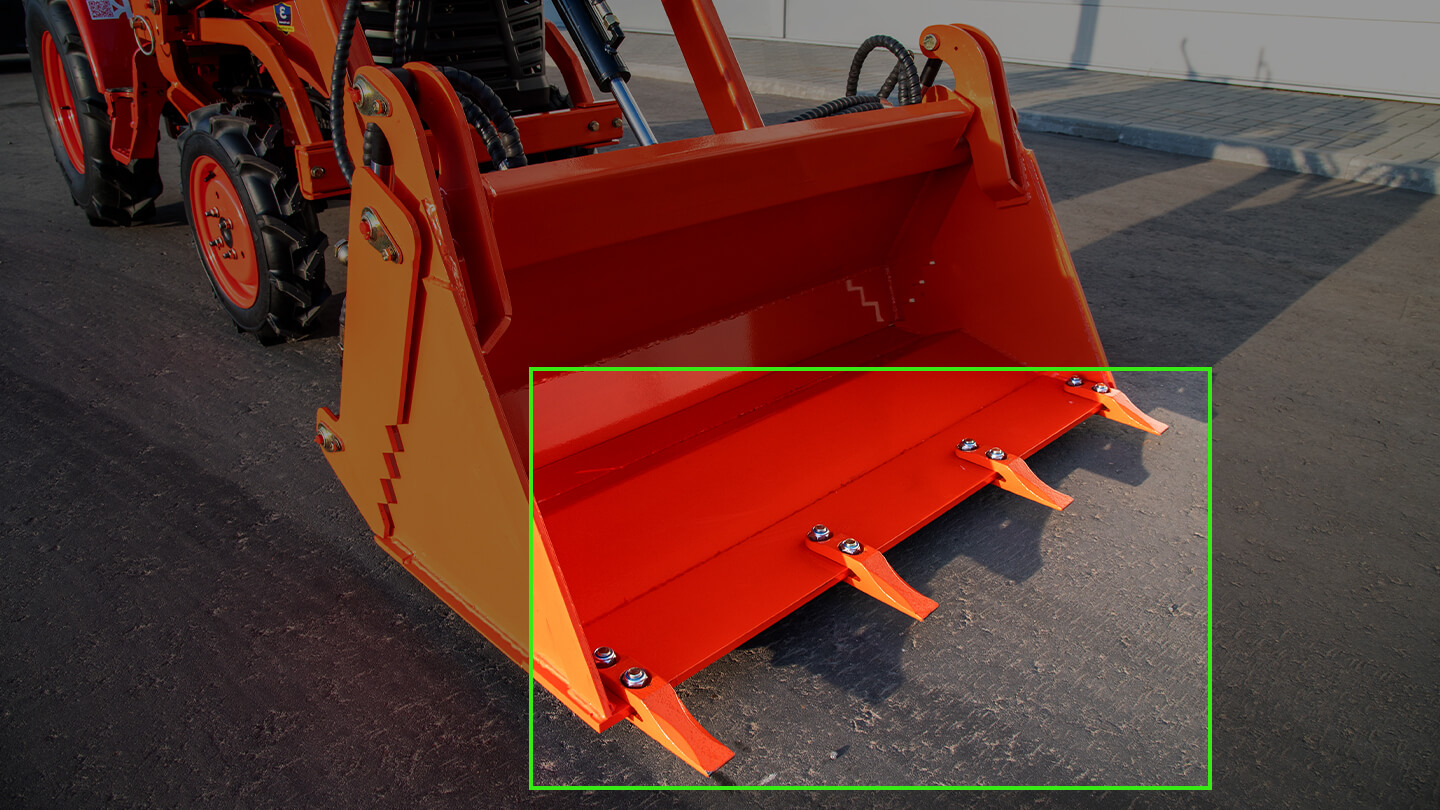

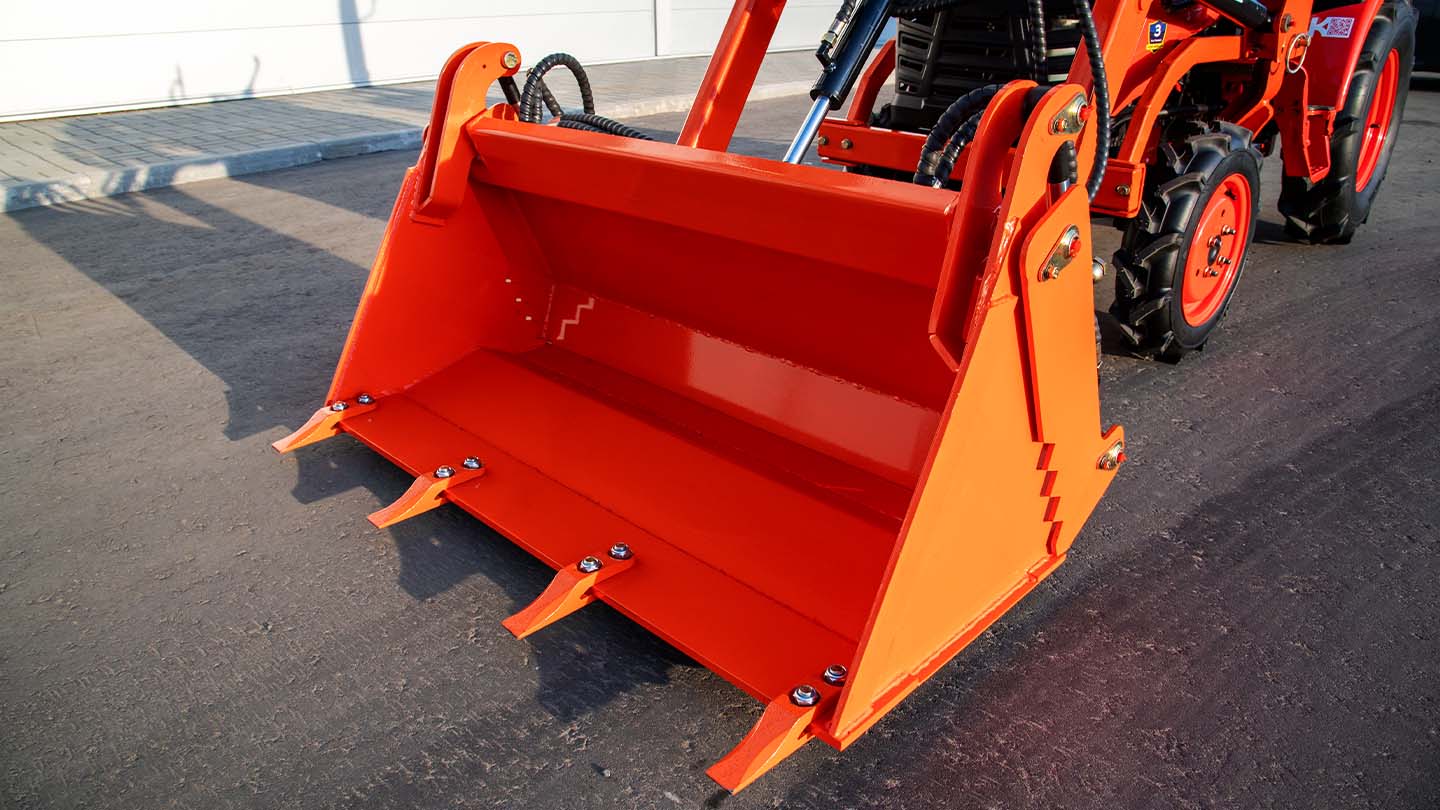

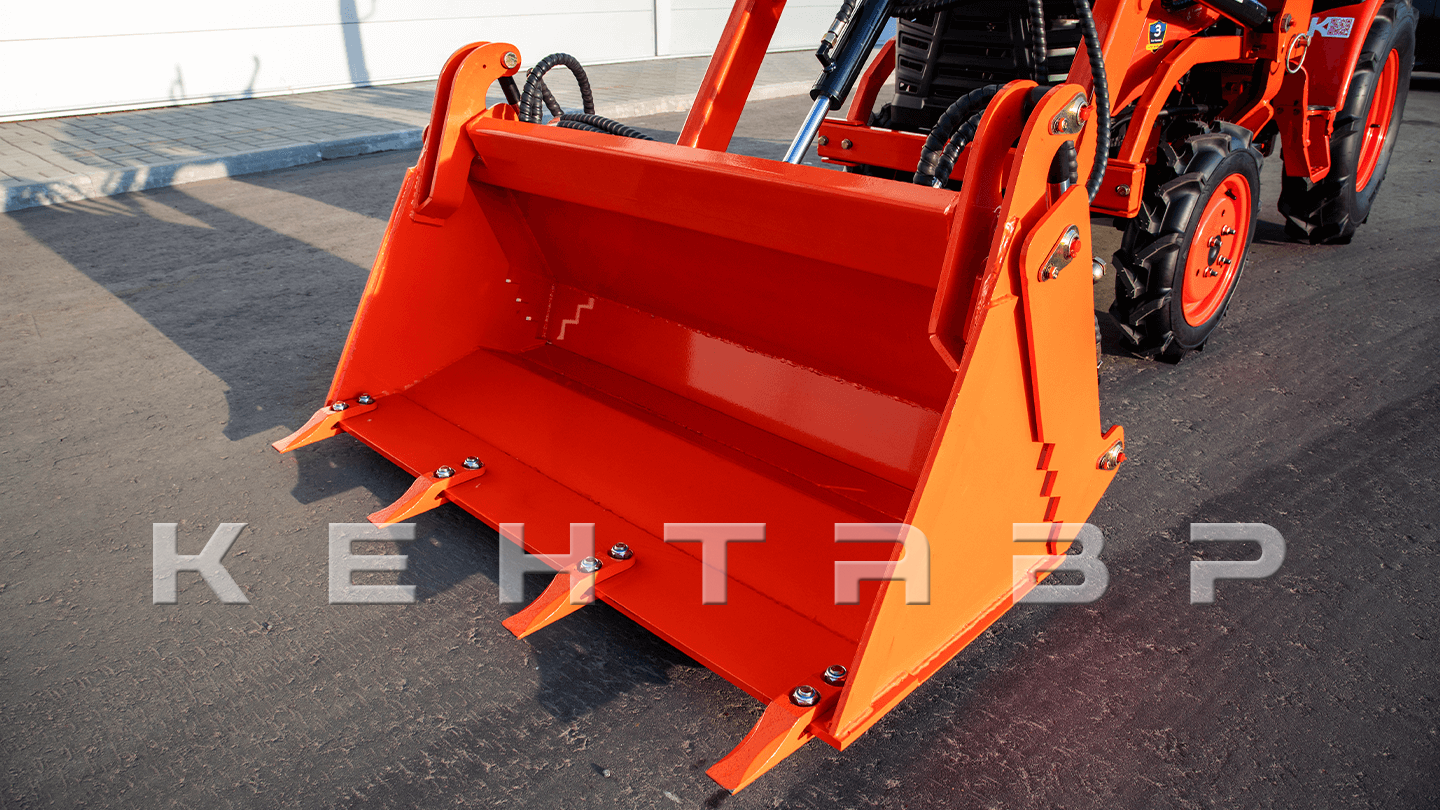

На передней кромке ковша установлены четыре сменных зуба из высокопрочной стали. Они улучшают проникновение рабочего органа в плотный грунт, облегчают работу со слежавшимся материалом и повышают эффективность выемки почвы. При необходимости зубья можно демонтировать для замены или работы плоской кромкой ковша.

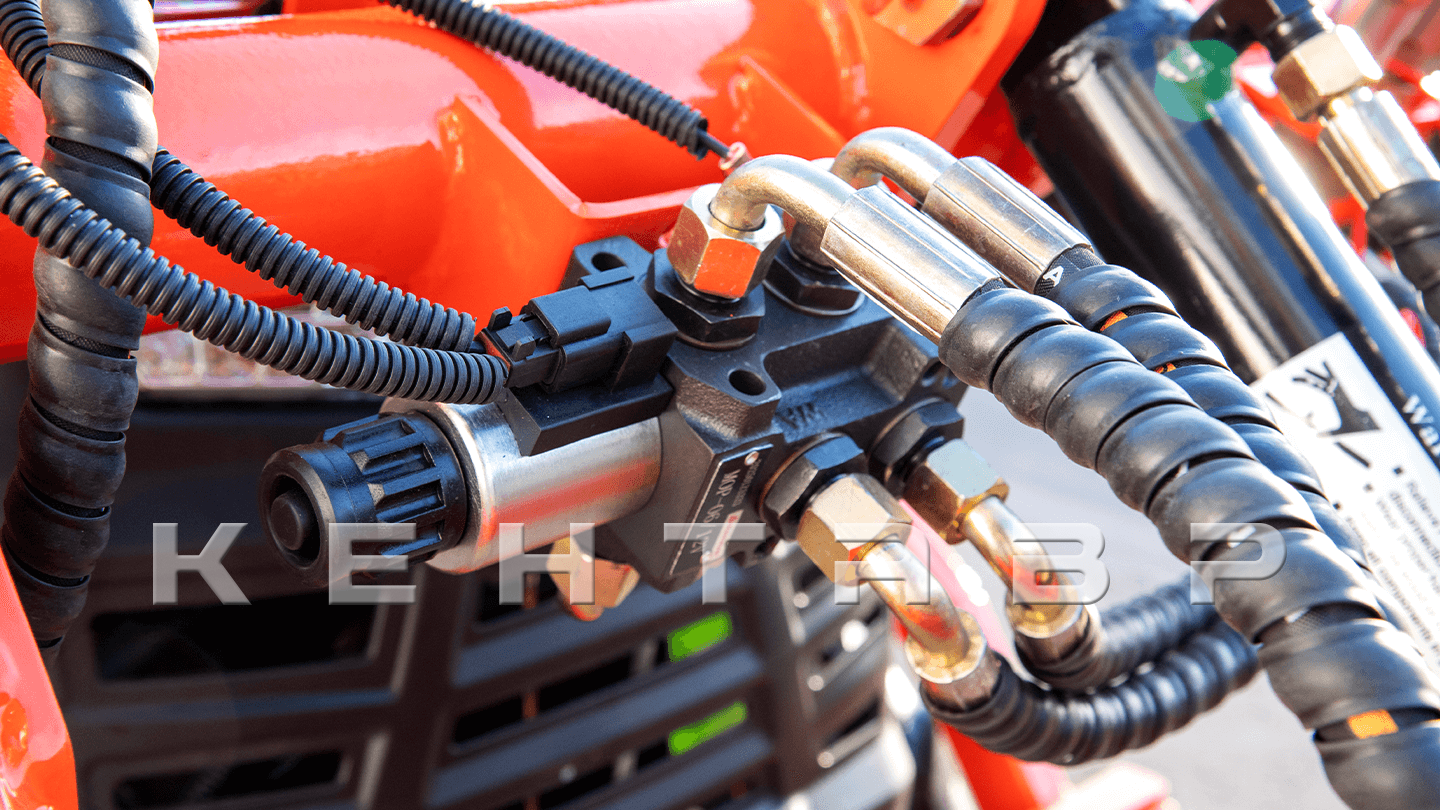

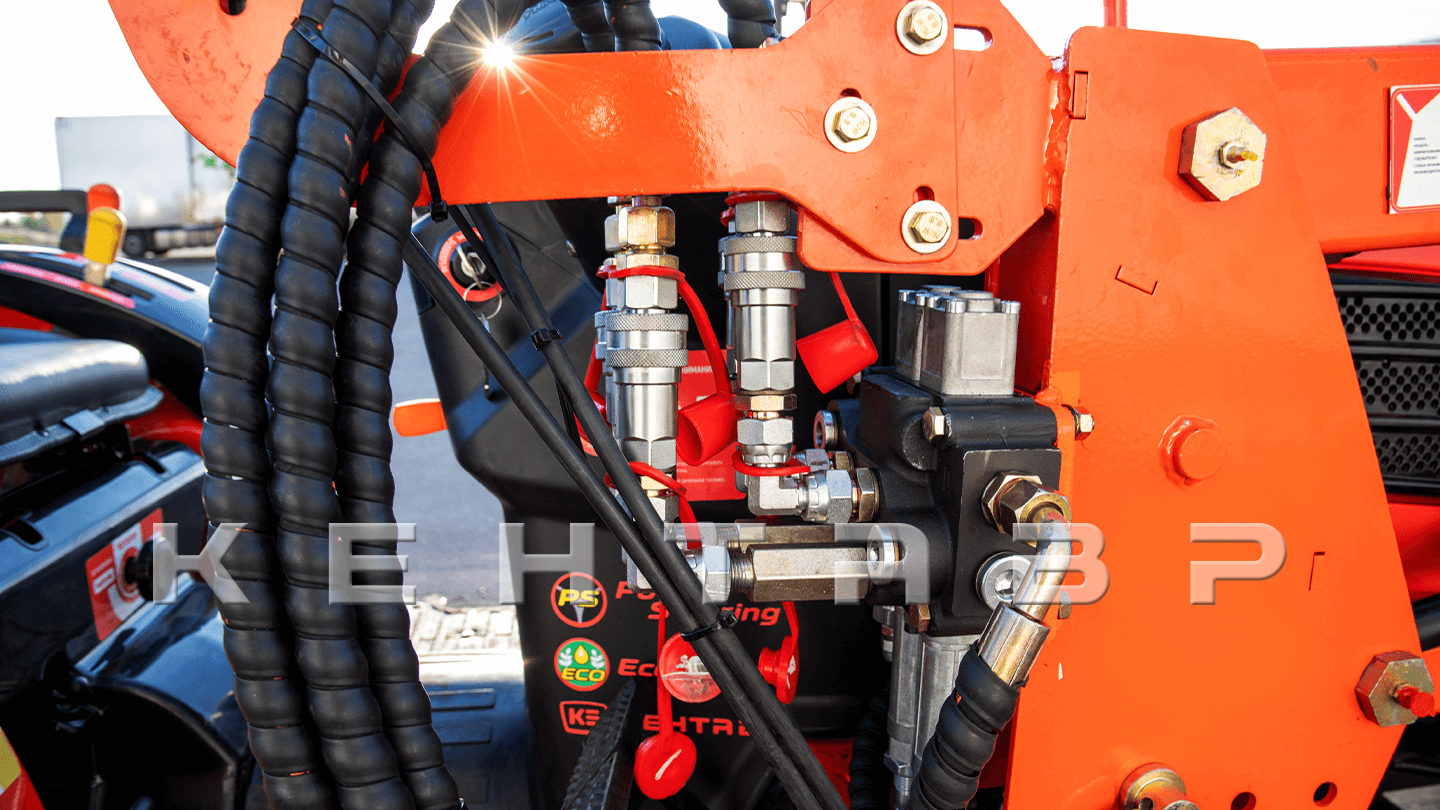

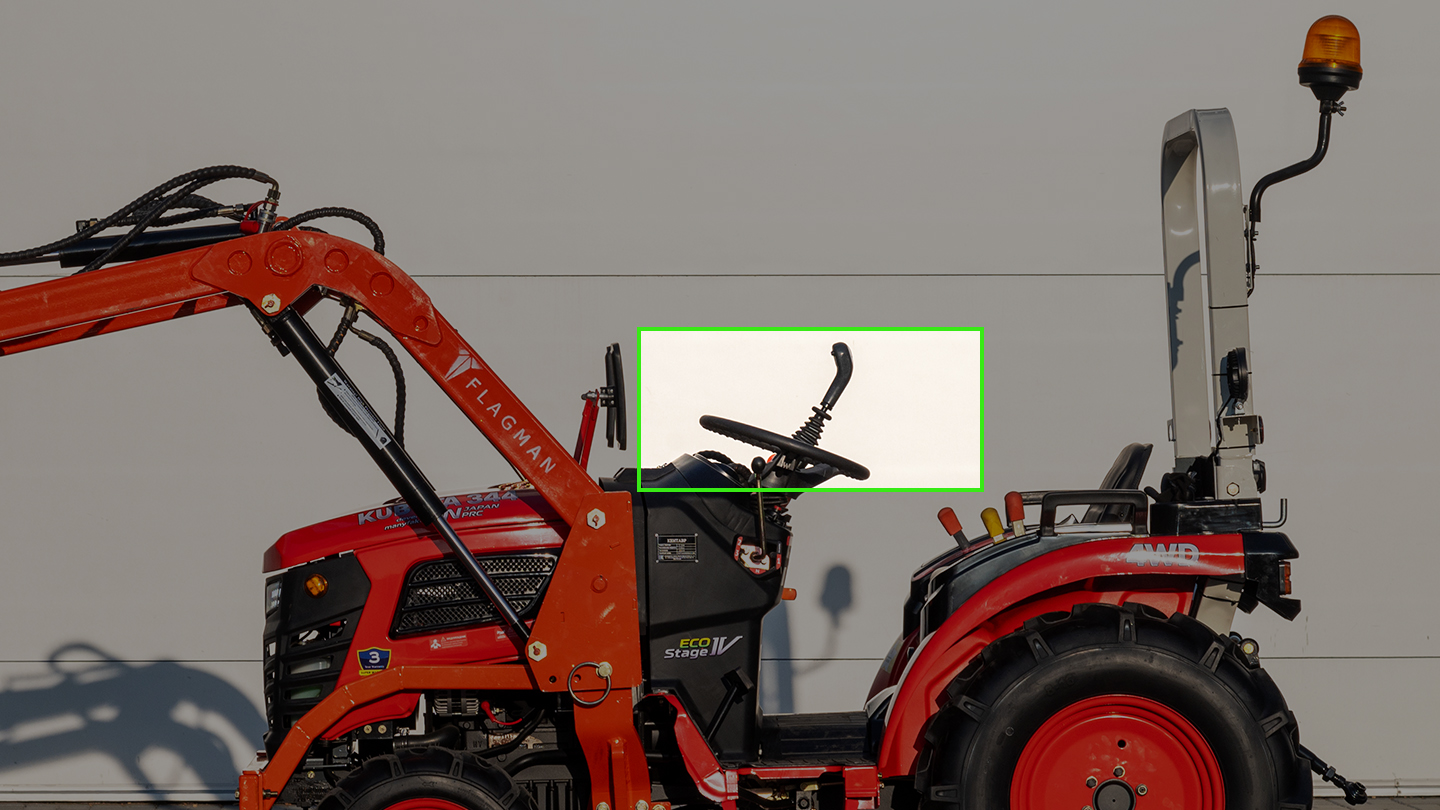

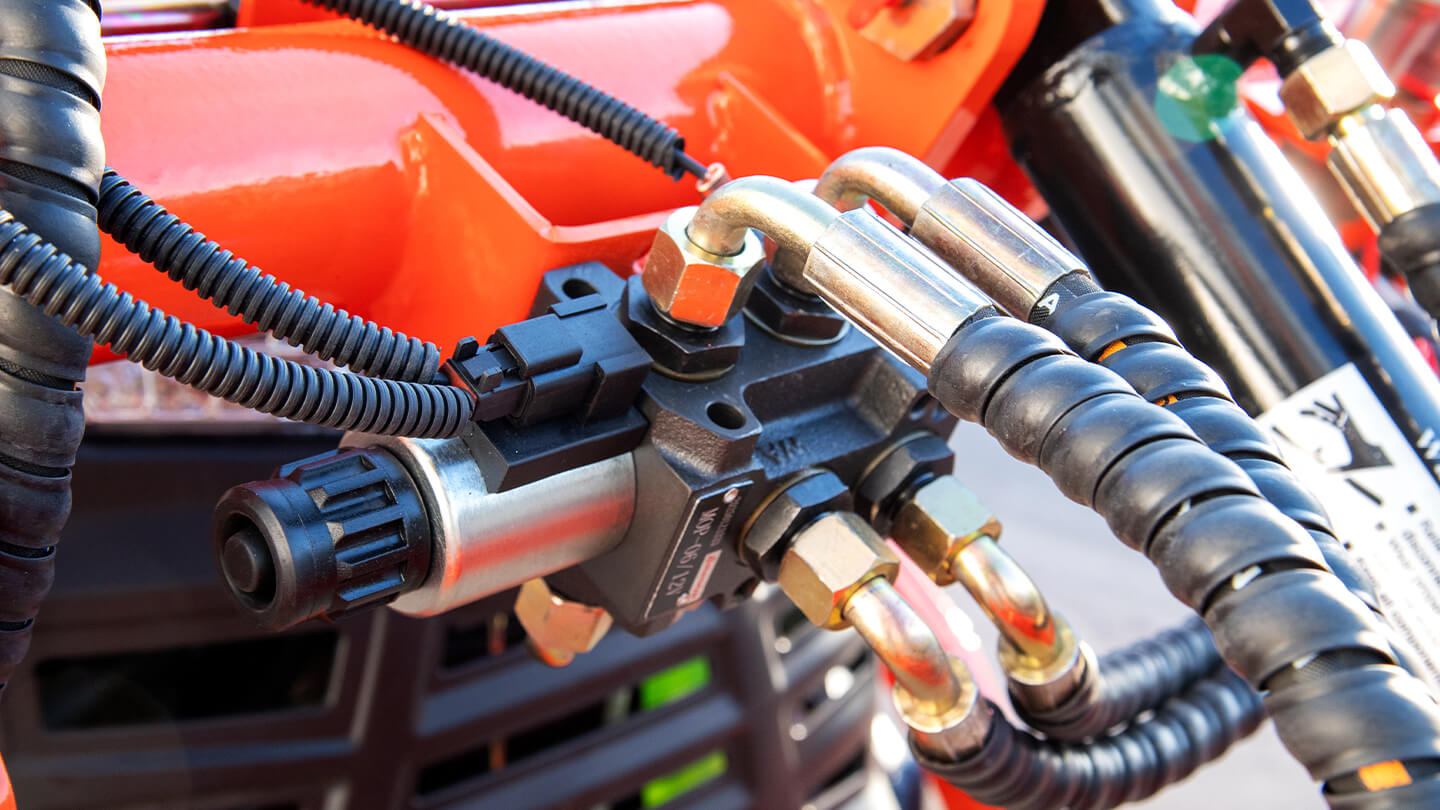

Отдельный гидрораспределитель с эргономичным джойстиком обеспечивает точное управление рабочими функциями погрузчика. Подъём и опускание стрелы, наклон ковша и раскрытие челюсти выполняются плавно, без рывков и с понятной реакцией на движение. Джойстик уменьшает нагрузку на оператора при повторяющихся циклах, упрощая выполнение точных операций.

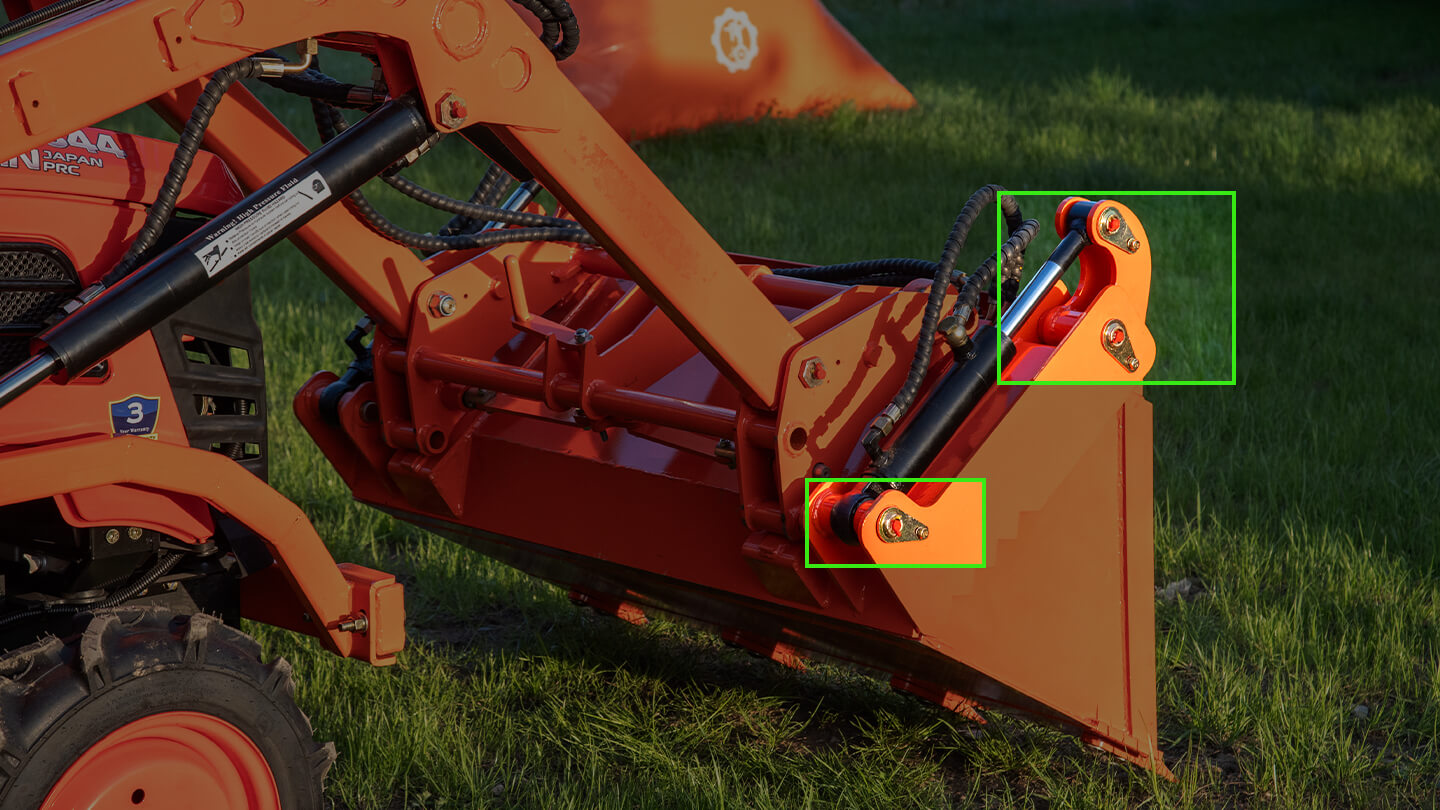

Соединительные пальцы основных шарнирных узлов выполнены с фиксацией от проворота, что исключает их смещение под переменной нагрузкой и уменьшает износ посадочных мест. Конструкция рассчитана на передачу значительных усилий в узлах стрелы, ковша и челюстного механизма. Пресс-маслёнки обеспечивают подачу смазки непосредственно в рабочую зону без разборки соединений. За счёт этого упрощается техническое обслуживание, снижается интенсивность износа и увеличивается ресурс пальцев, втулок и сопрягаемых деталей.
