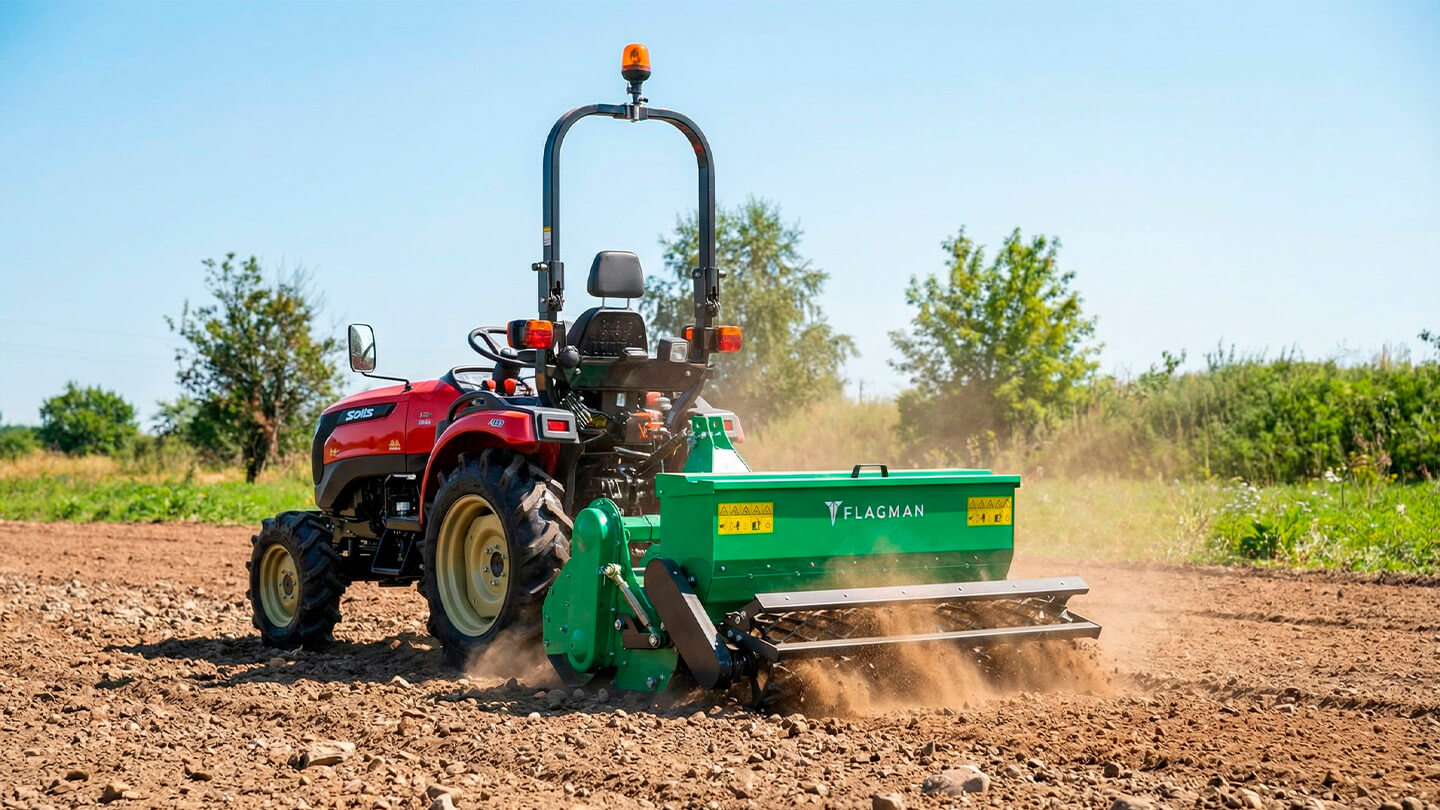

Стоунбурьер с бункером и катком Flagman | Флагман SB145B (1,45 м) в Казани

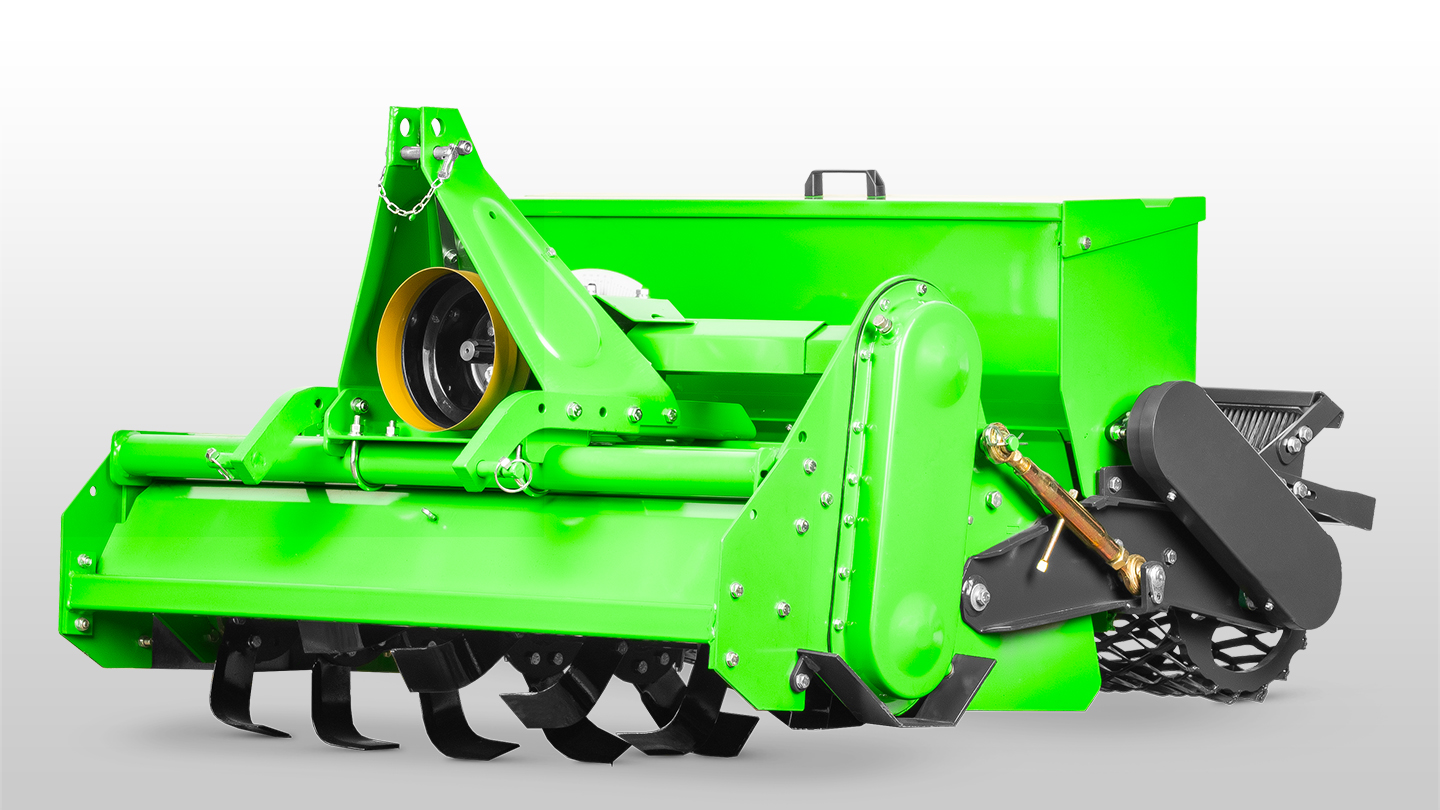

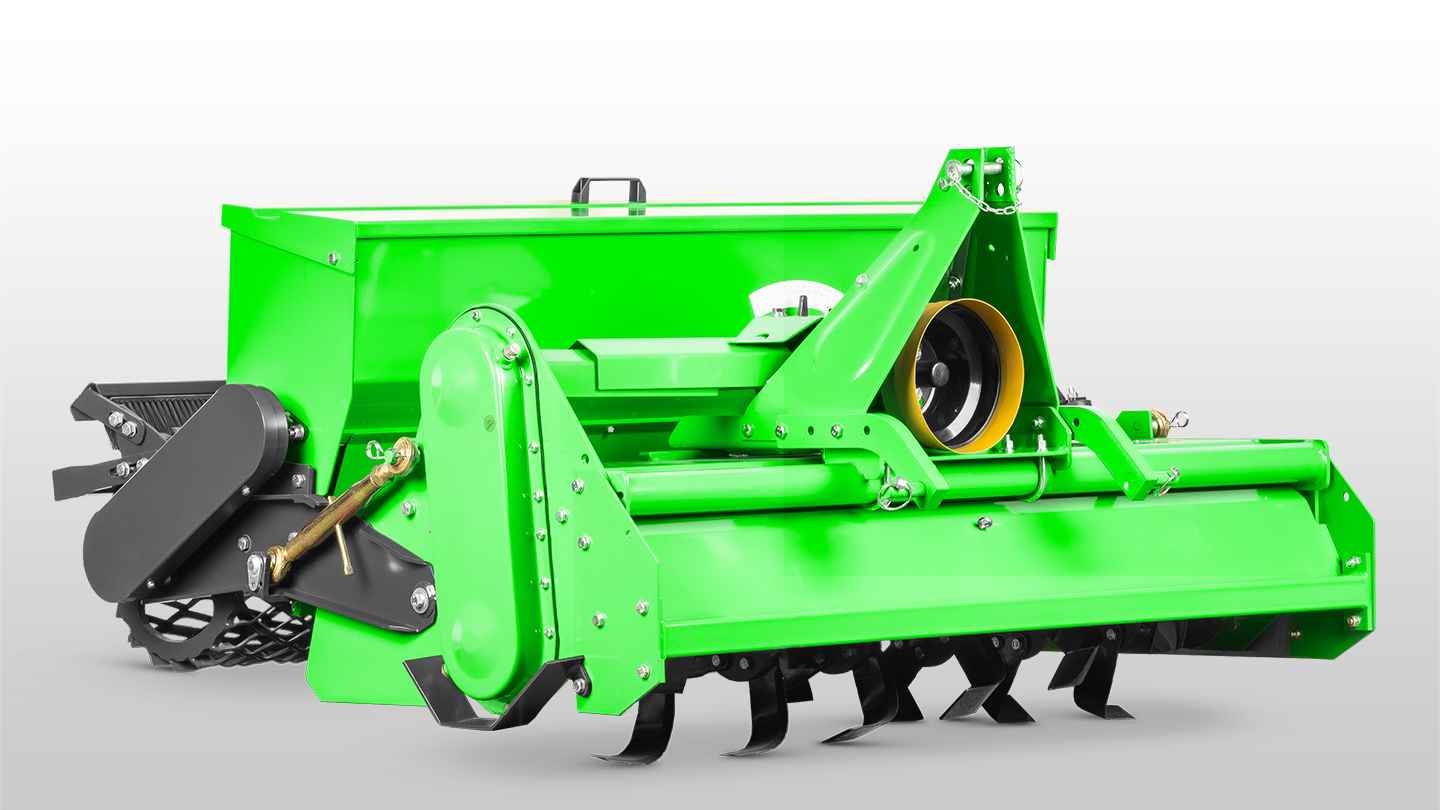

Стоунбурьеры Flagman SB предназначены для полной подготовки и формирования посевного ложа, в том числе на каменистых и задернелых участках. За один проход машина фрезерует почву, отделяет камни и крупные комья, укладывает их в нижний слой, выравнивает поверхность сетчатым катком и сразу высевает семена из бункера-сеялки. Такое сочетание особенно востребовано при устройстве газонов, спортивных площадок и при рекультивации участков под многолетние культуры.

Обычная почвофреза только крошит верхний слой и выбрасывает камни на поверхность — требуется несколько проходов и дополнительная сеялка. Стоунбурьер работает «встречно»: рабочий вал вращается против хода агрегата и через решётчатый камнеотделитель укладывает тяжёлые фракции вниз, а просеянный мелкий грунт — наверх, где его прикатывает каток. В результате камни и комья оказываются под слоем земли, поверхность ровная и сразу готова к посеву.

Стоунбурьеры Flagman SB-серии можно использовать как полноценный посевной комплекс, так и как мощную фрезу для подготовки грунта. При необходимости бункер можно не задействовать и работать только как фрезой с прикапыванием — для подготовки делянок под последующую посадку овощей, ягодных культур, декоративных кустарников и других насаждений. Это позволяет одной машиной выполнять и черновую рекультивацию, и чистовую подготовку посевного ложа.

Система навески стоунбурьеров Flagman выполнена из широкой листовой стали толщиной 6 мм. Несущая рама собрана из трубы диаметром 60 мм, прямоугольного профиля 50×50 мм и усилена пластинами толщиной 8 мм в местах крепления привода и рабочего вала. Такая конструкция выдерживает ударные нагрузки при работе по каменистой целине, рама со временем не меняет геометрию и не лопается.

Съёмные пальцы нижних тяг двух диаметров (22 и 28 мм) два размера отверстия под верхнюю тягу (19 и 25 мм) позволяют агрегатировать стоунбурьер как с навеской 1-й, так и 2-й категории. По тяговым характеристикам модели рассчитаны на тракторы мощностью 25–30 л.с. для SB125B и 28–40 л.с. для SB145B, что перекрывает весь популярный сегмент компактных минитракторов.

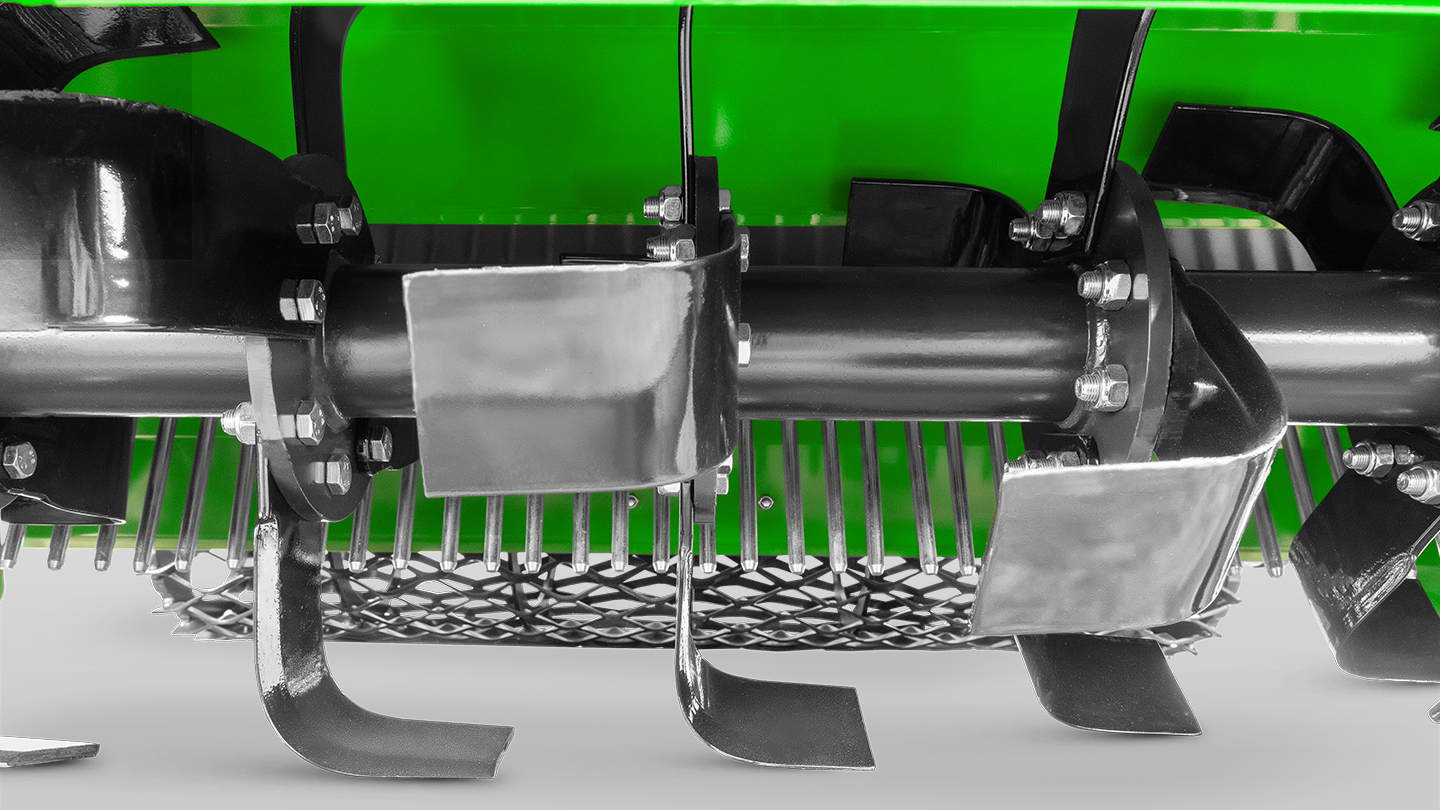

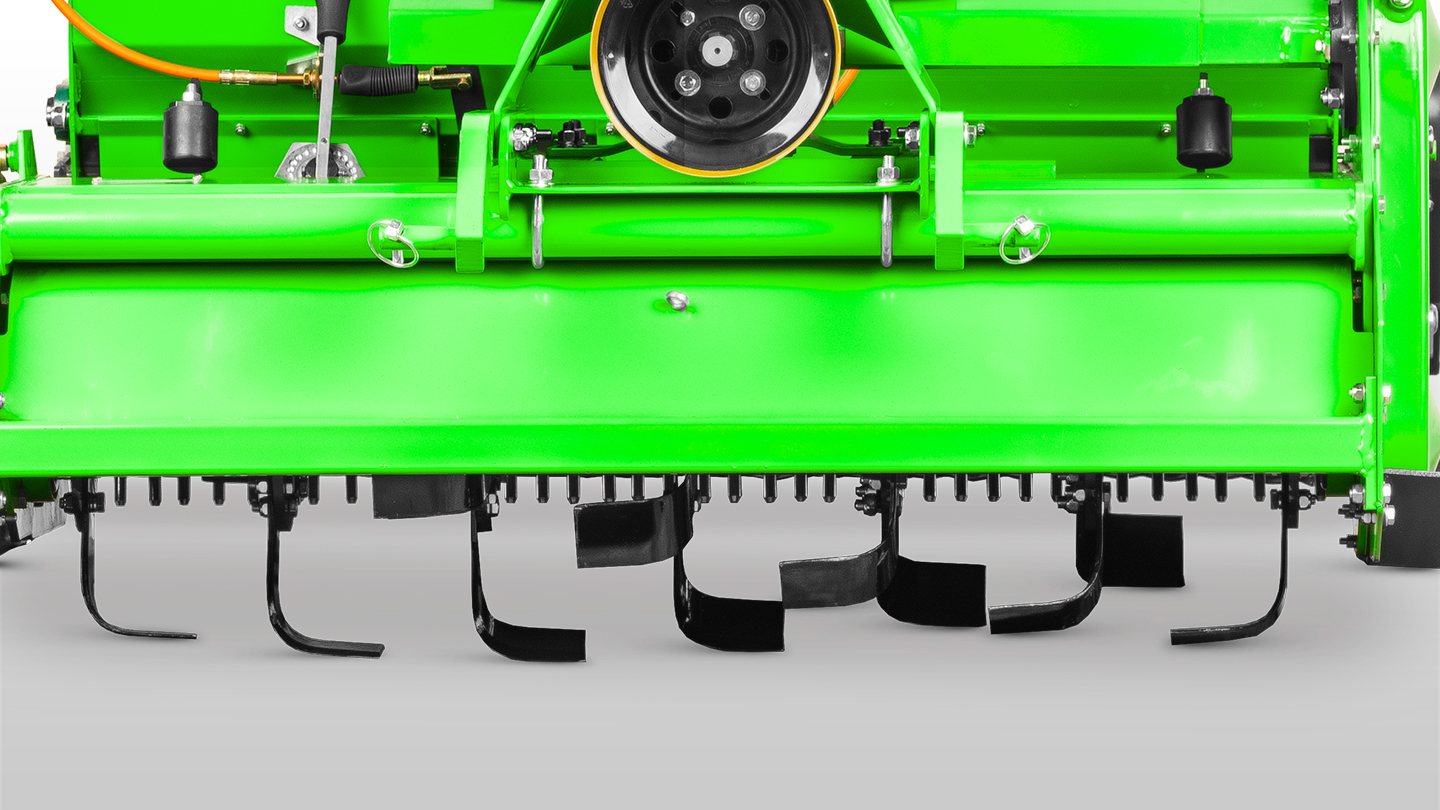

Рабочий вал диаметром 75 мм с фланцами толщиной 10 мм несёт по 4 L-образных ножа толщиной 5 мм на каждом фланце. Ножи установлены спирально, благодаря чему вал входит в грунт плавно, без рывков, равномерно перемешивает почву и эффективно «подхватывает» камни и комья, подавая их к решётке камнеотделителя. Широкие ножи из закалённой стали выдерживают длительную эксплуатацию на различных типах почв.

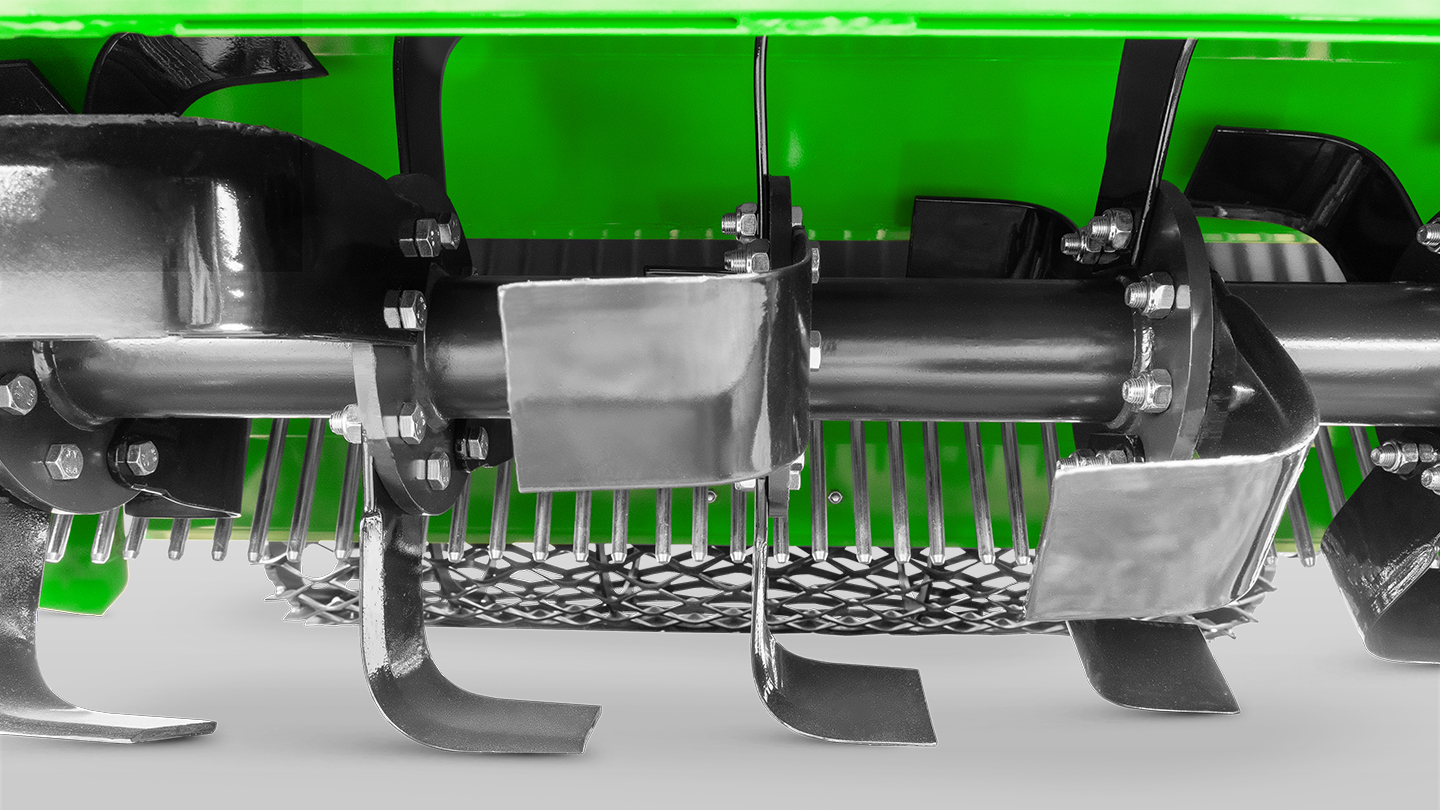

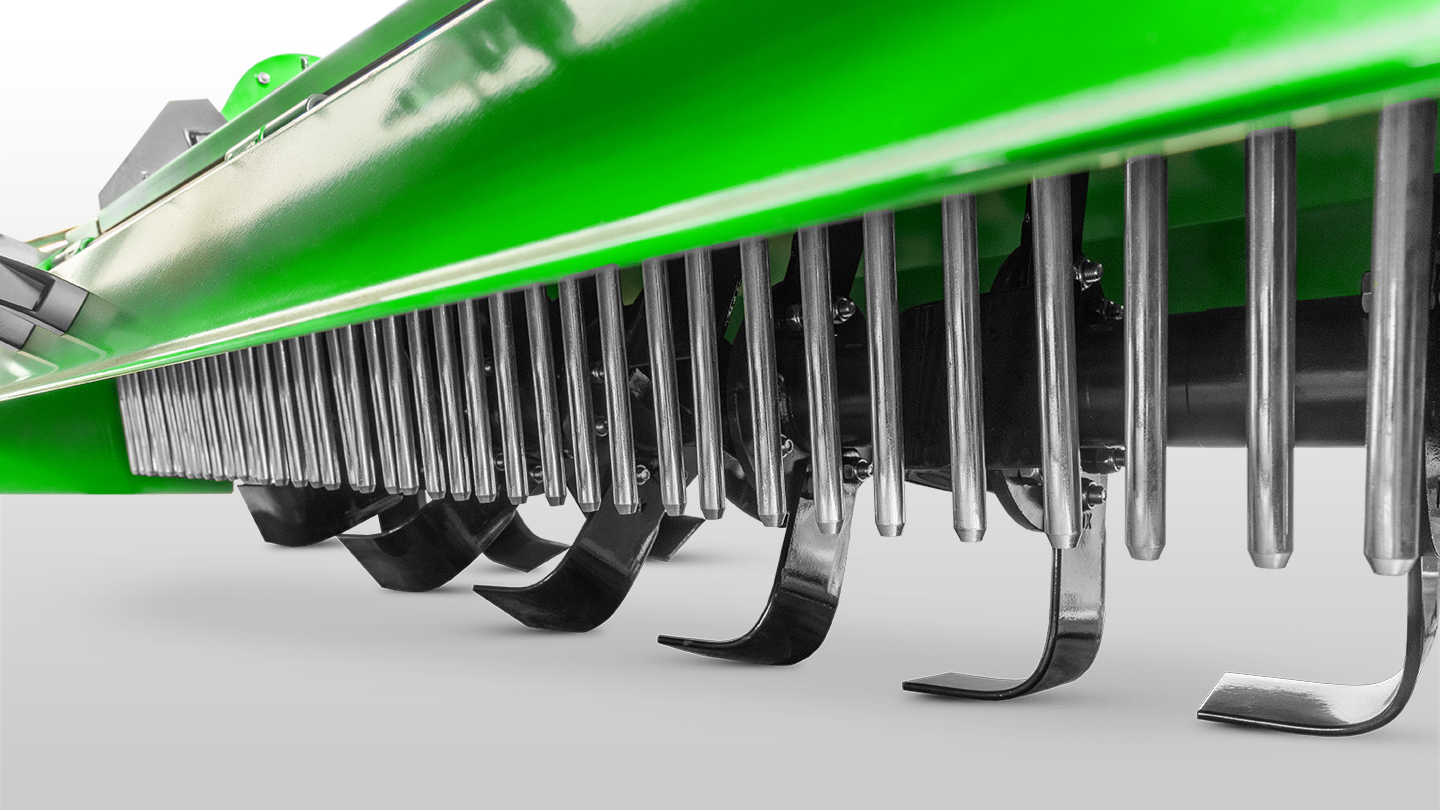

Сразу за фрезерным валом установлен камнеуловитель в виде прочной стальной решётки из вертикальных прутков. Ротор, вращаясь навстречу движению трактора, подбрасывает грунт и камни на верхнюю часть решётки: мелкоизмельчённая почва проходит между прутками и ложится сверху, а камни, комья дернины и мусор скользят вниз и оказываются в нижнем слое обработки. Такое разделение формирует чистый посевной слой без крупного камня, снижает износ ножей и делает участок безопасным для последующей работы газонокосилки и другой садовой техники.

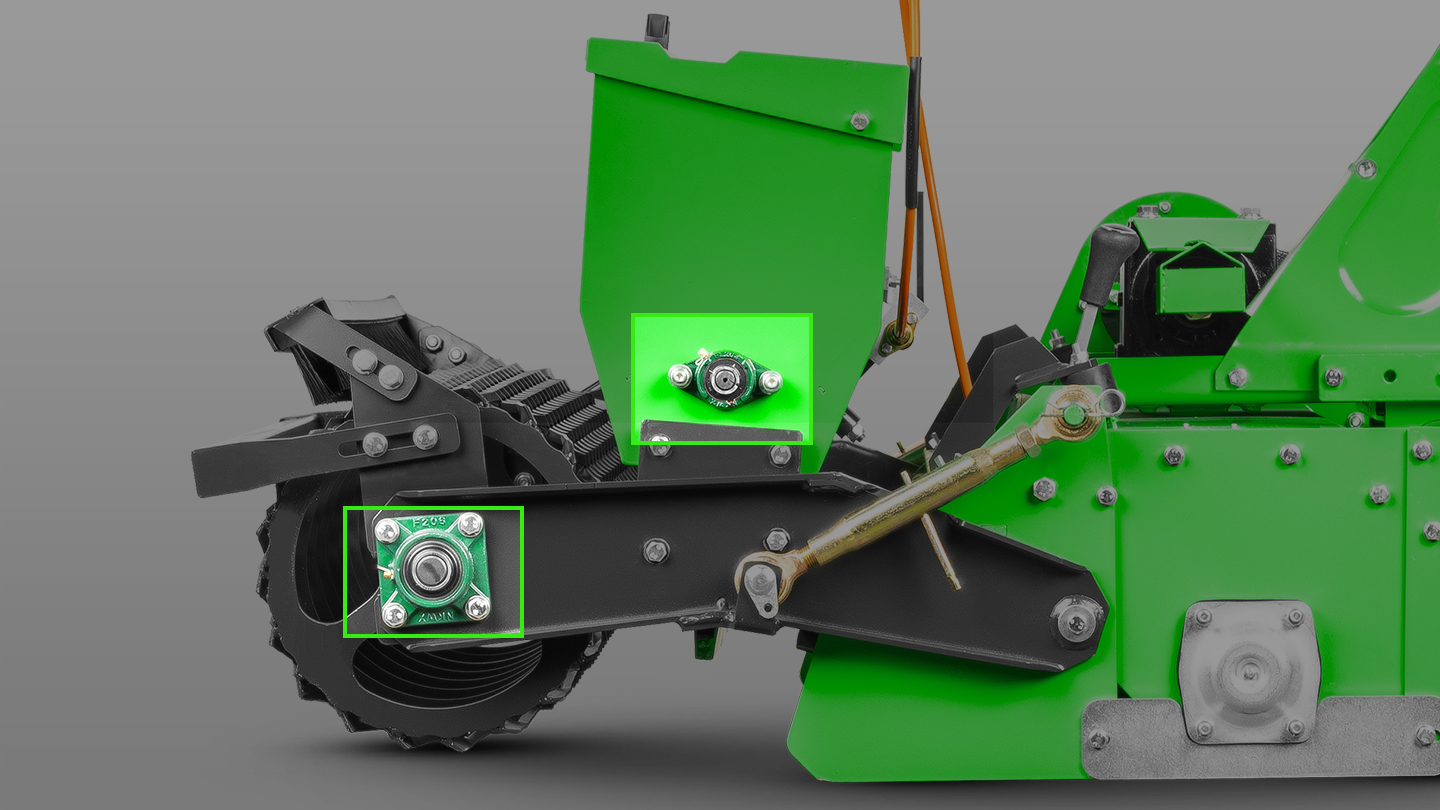

Все основные элементы агрегатов выполнены из толстостенной стали, а масса агрегатов — 452 кг (SB125B) и 483 кг (SB145B) — обеспечивает устойчивость и гасит ударные нагрузки при попадании камней и сухой почвы. На подшипниках рабочего вала, сетчатого катка и вала-ворошилки предусмотрены пресс-маслёнки для регулярной смазки — это защищает узлы от пыли, влаги и делает ресурс агрегата сопоставимым с профессиональной коммунальной техникой.

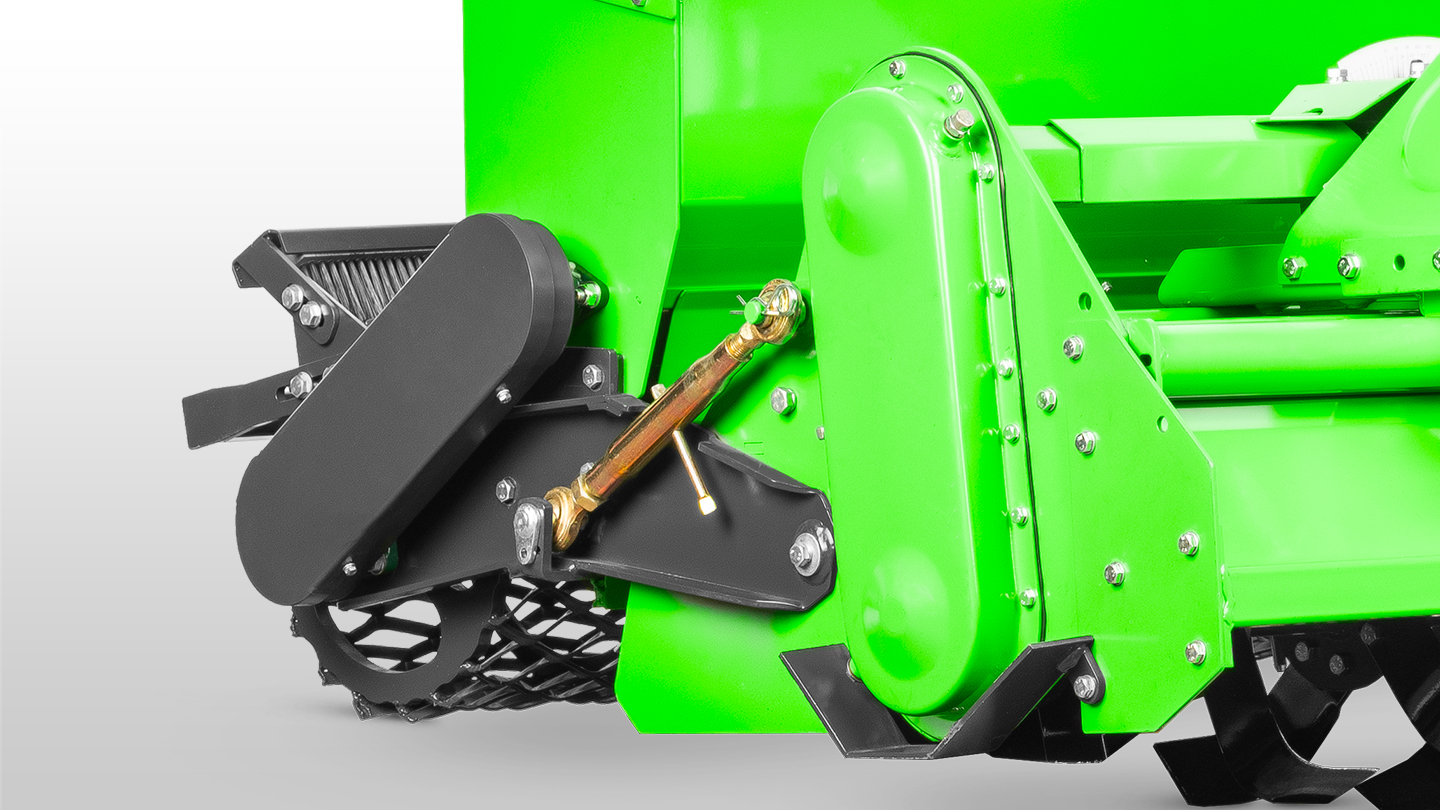

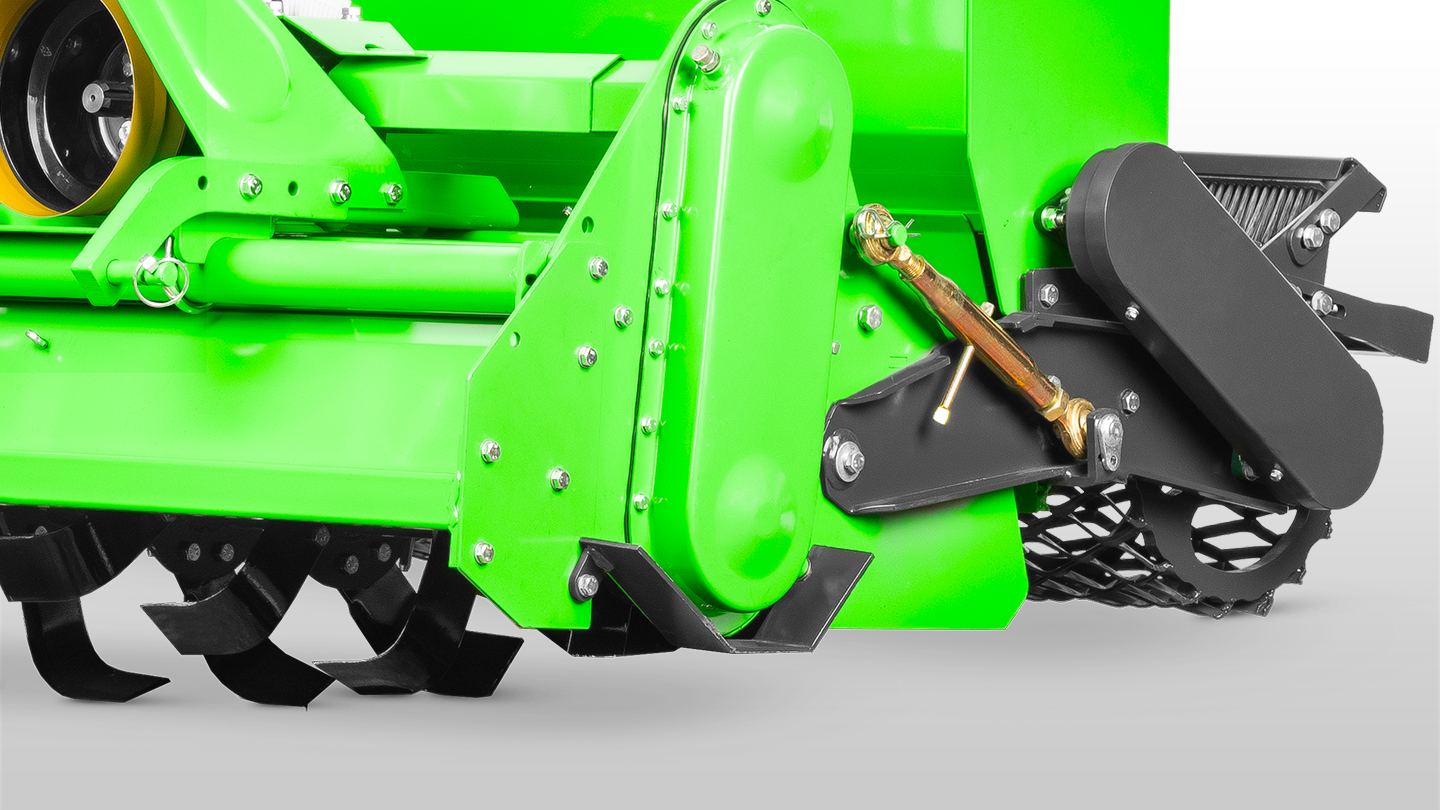

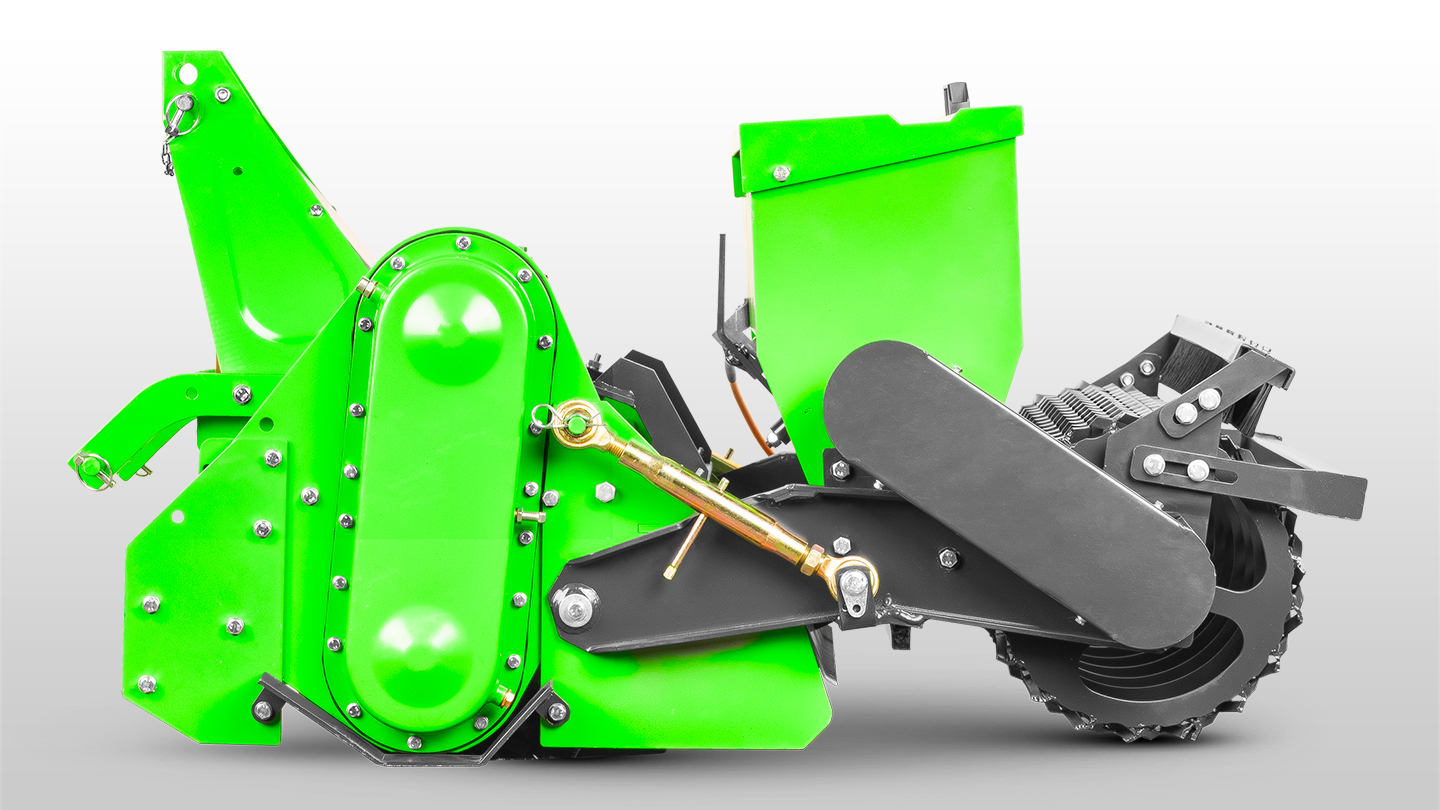

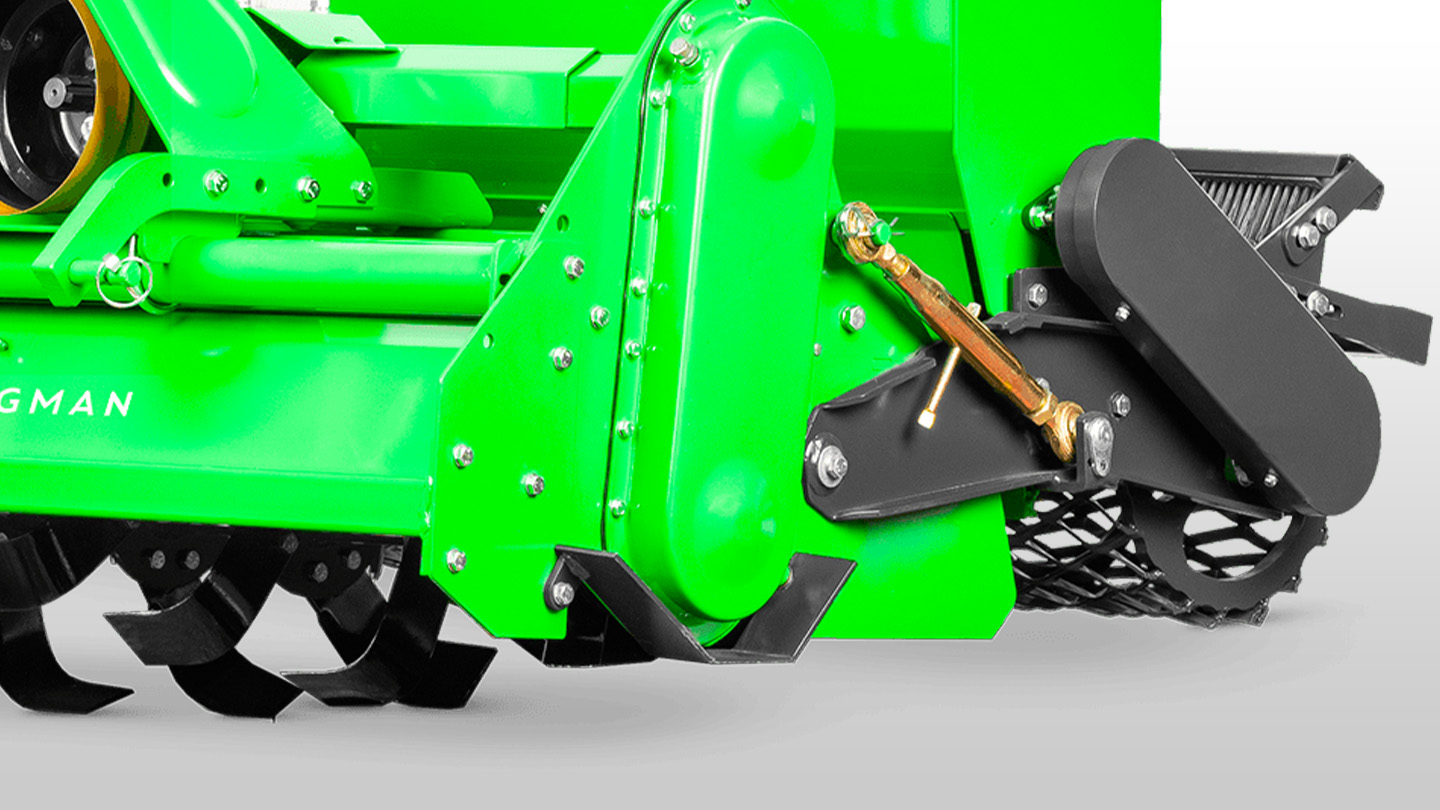

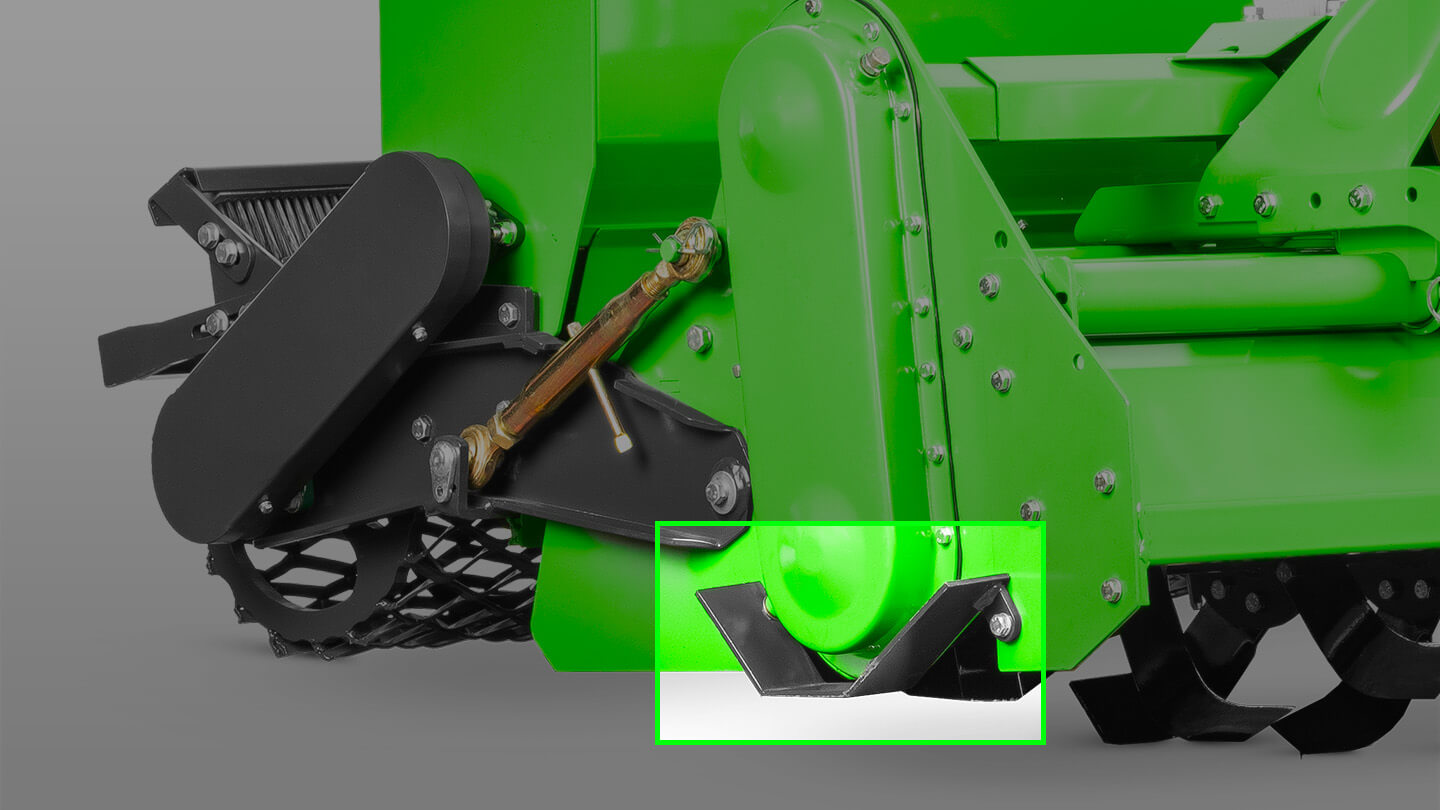

Кожух бокового привода фрезы защищён массивным полозом из стали толщиной 6 мм. При работе по каменистым участкам, вдоль бордюров или стен нагрузка и удары приходятся на полоз, а не на корпус привода, что снижает риск повреждения цепной передачи агрегата.

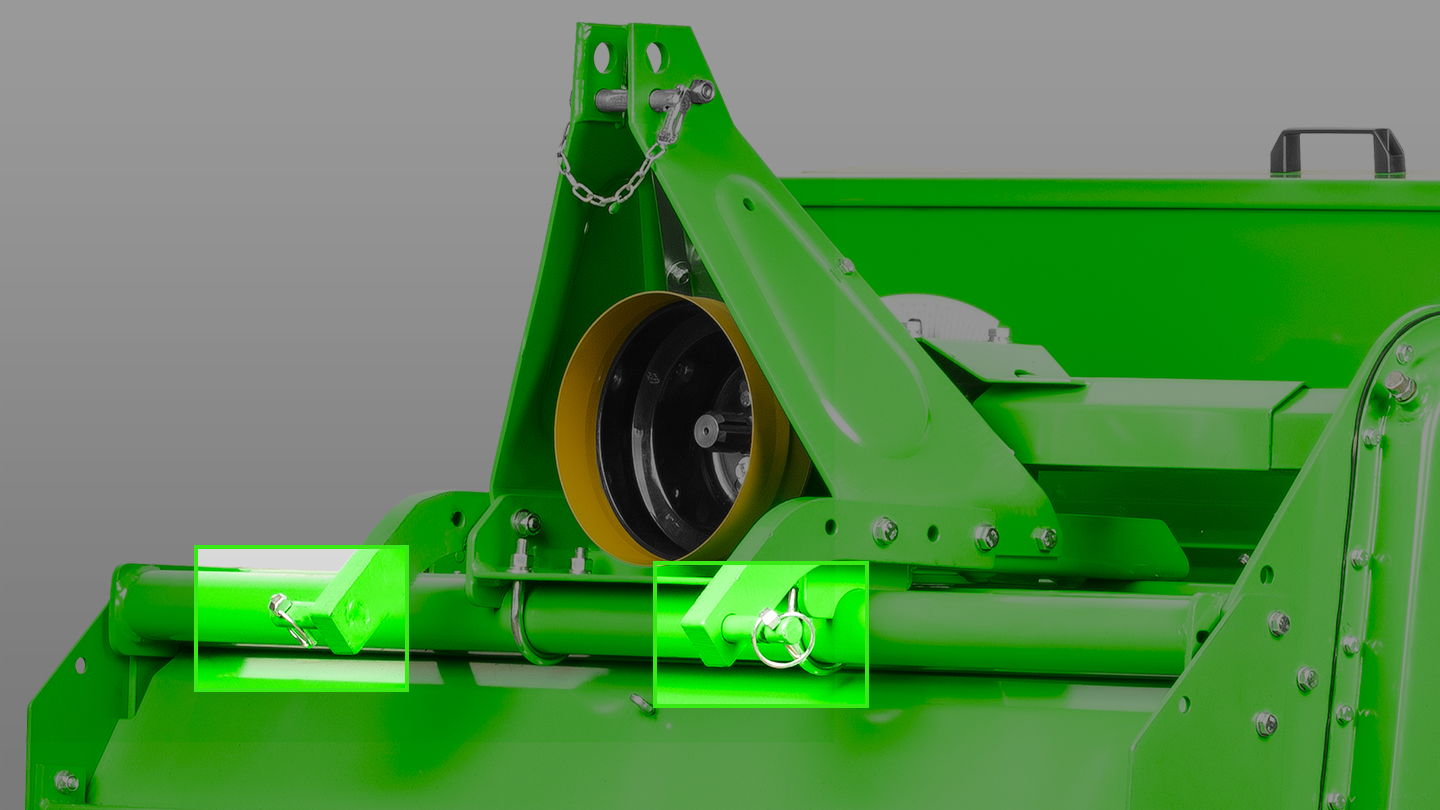

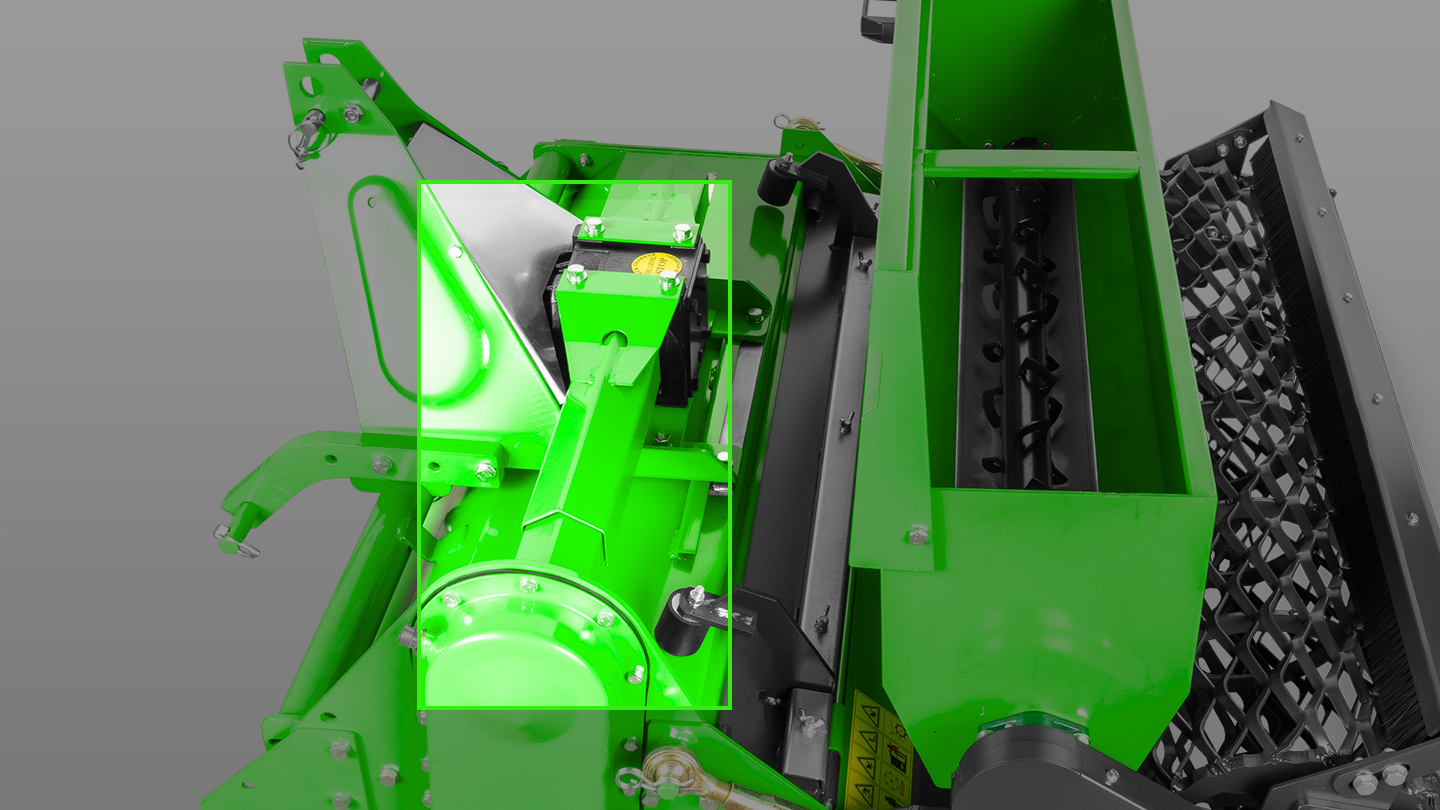

Редуктор и система навески могут смещаться относительно центра на 10–15 см (в зависимости от модели). Редуктор перемещается по шестигранному валу, а навеска — по трубе рамы и задним полозьям. Это позволяет точно совместить рабочую ширину с колеёй трактора, избегать «ступеньки» между проходами и комфортно работать вдоль кромки участка или забора.

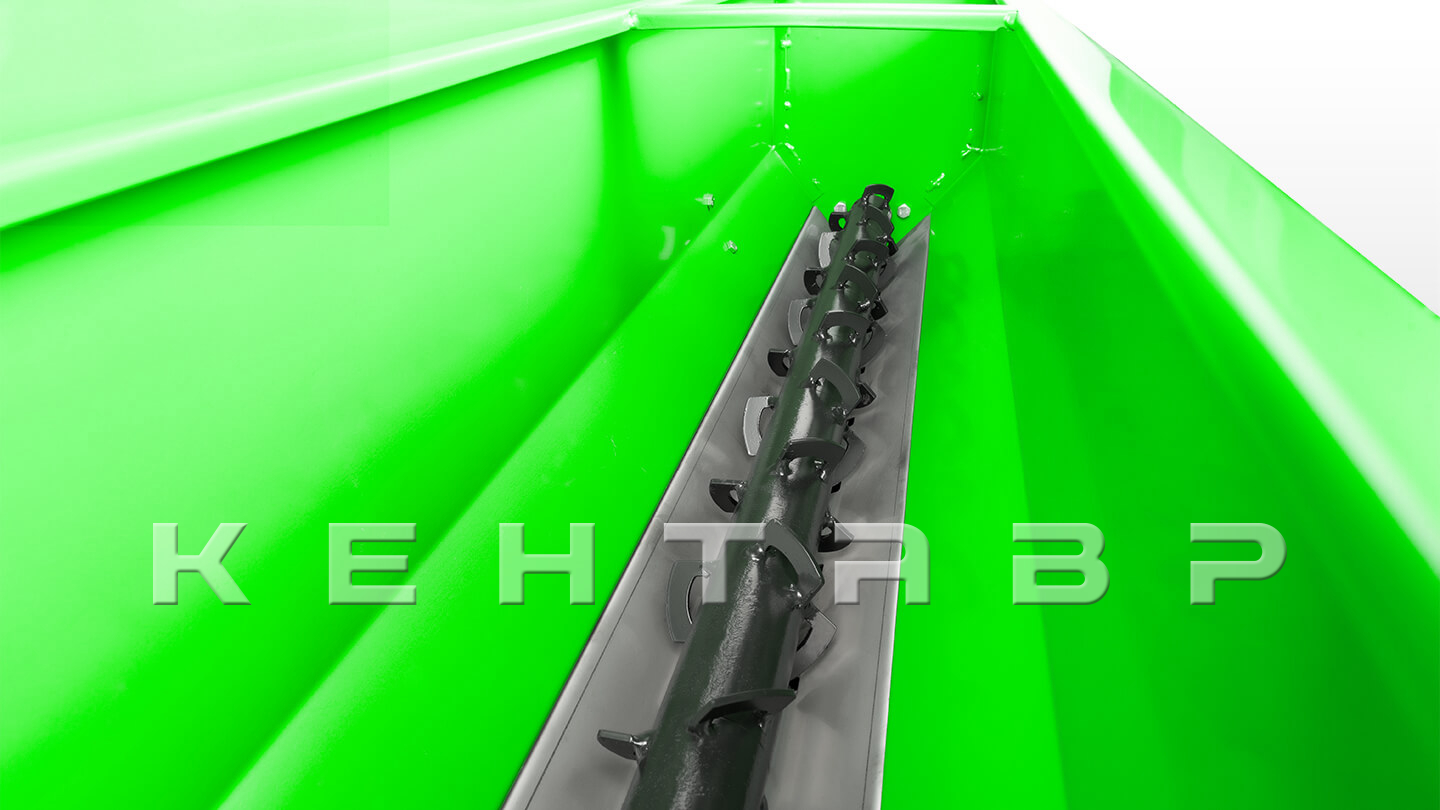

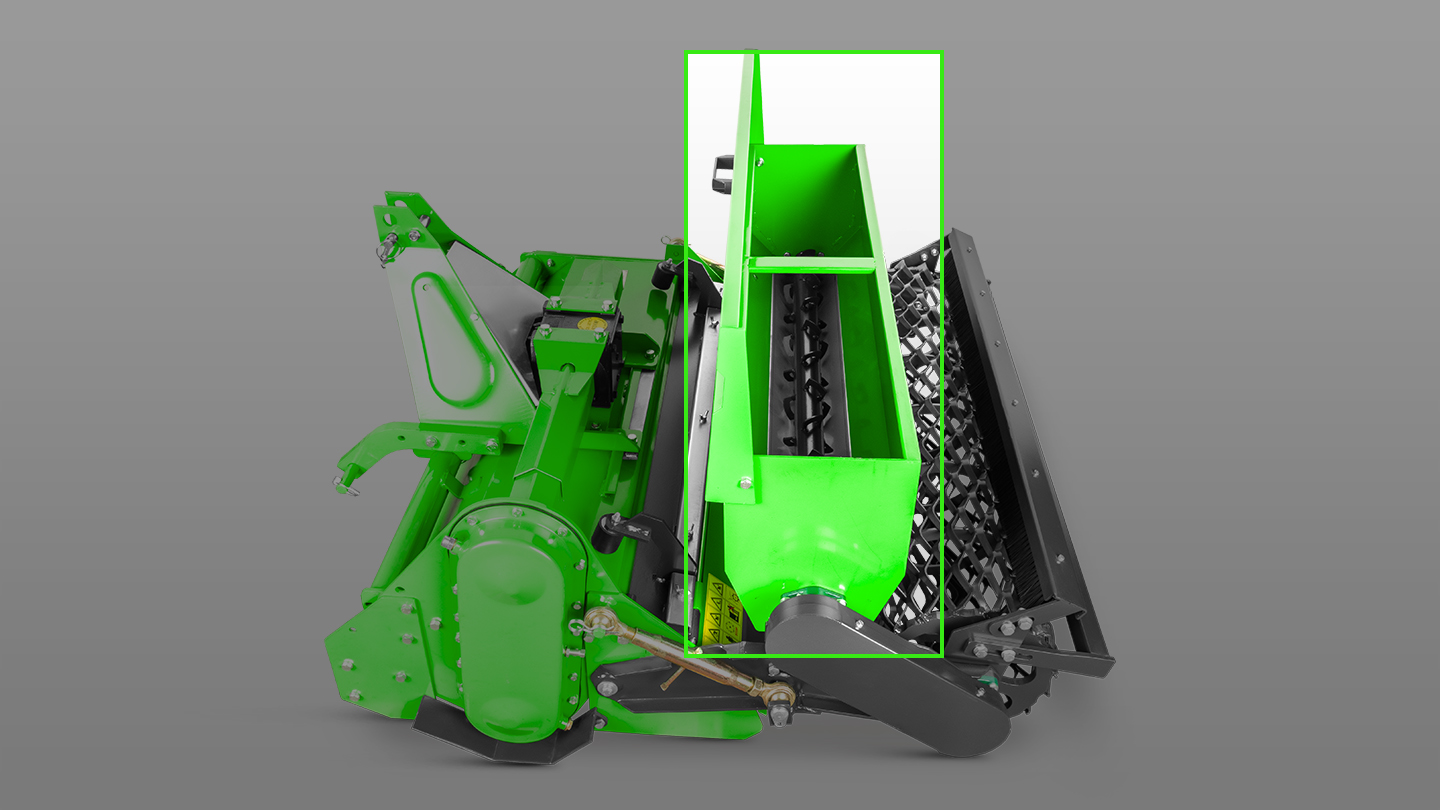

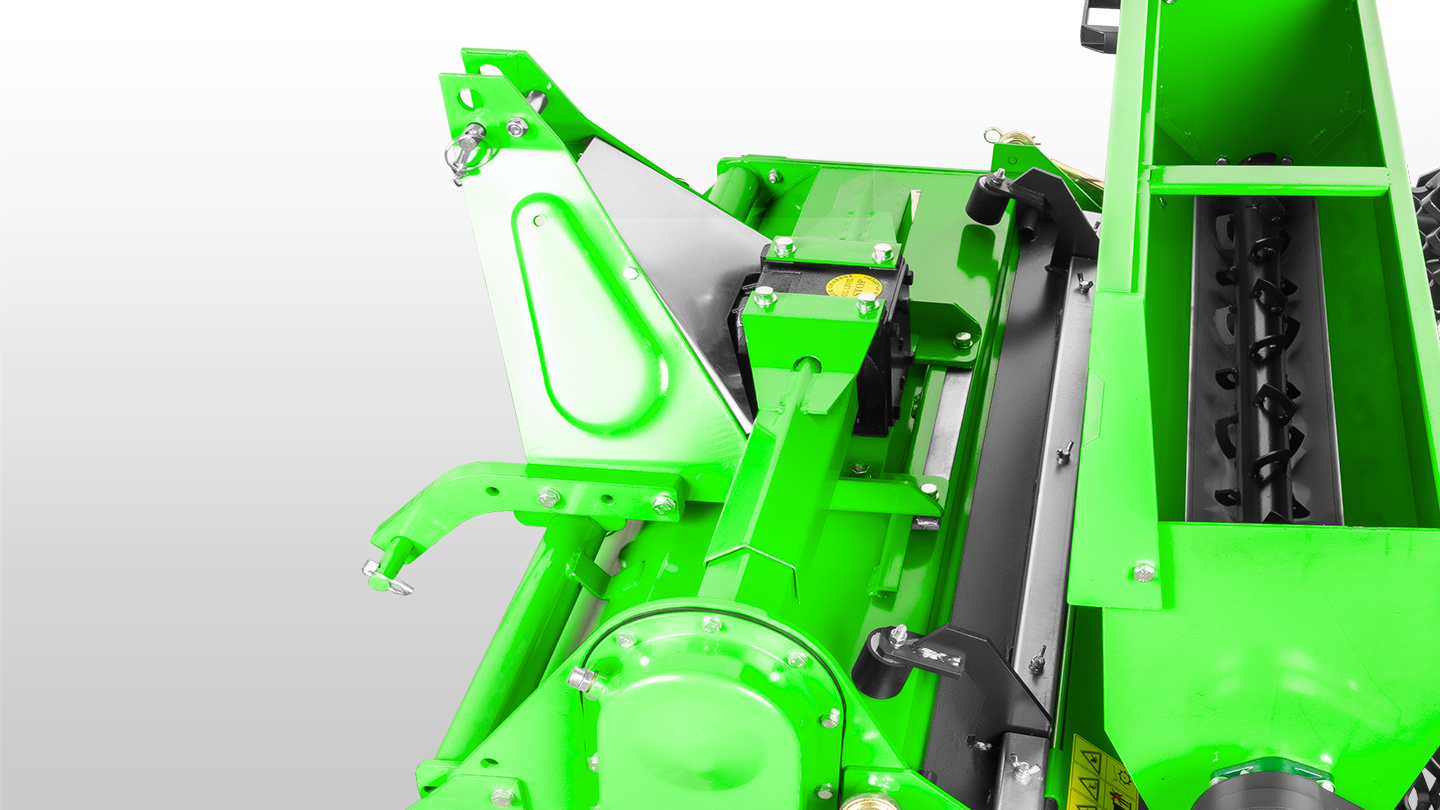

Бункер имеет объём от 75 до 145 л в зависимости от модели, что достаточно для посева больших газонных участков без частых остановок на дозаправку. Дно бункера и заслонка регулирования нормы высева выполнены из нержавеющей стали и не подвержены коррозии от удобрений и влажных семян. Внутри установлен вал-ворошилка диаметром 65 мм с лепестками, приводимый цепью от выравнивающего катка, — он постоянно рыхлит семенной материал и предотвращает образование «мостиков» и пробок.

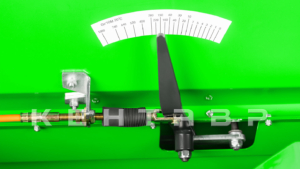

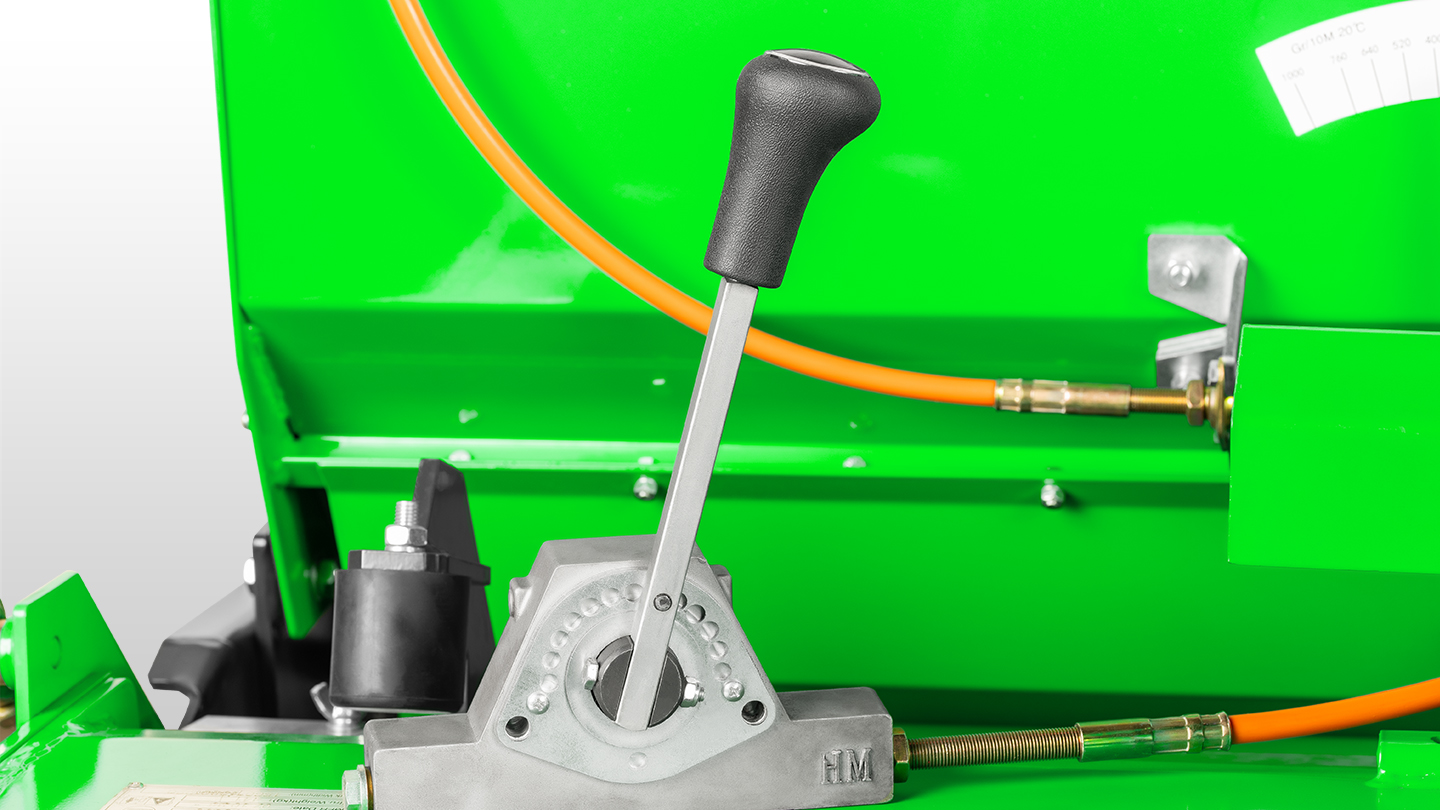

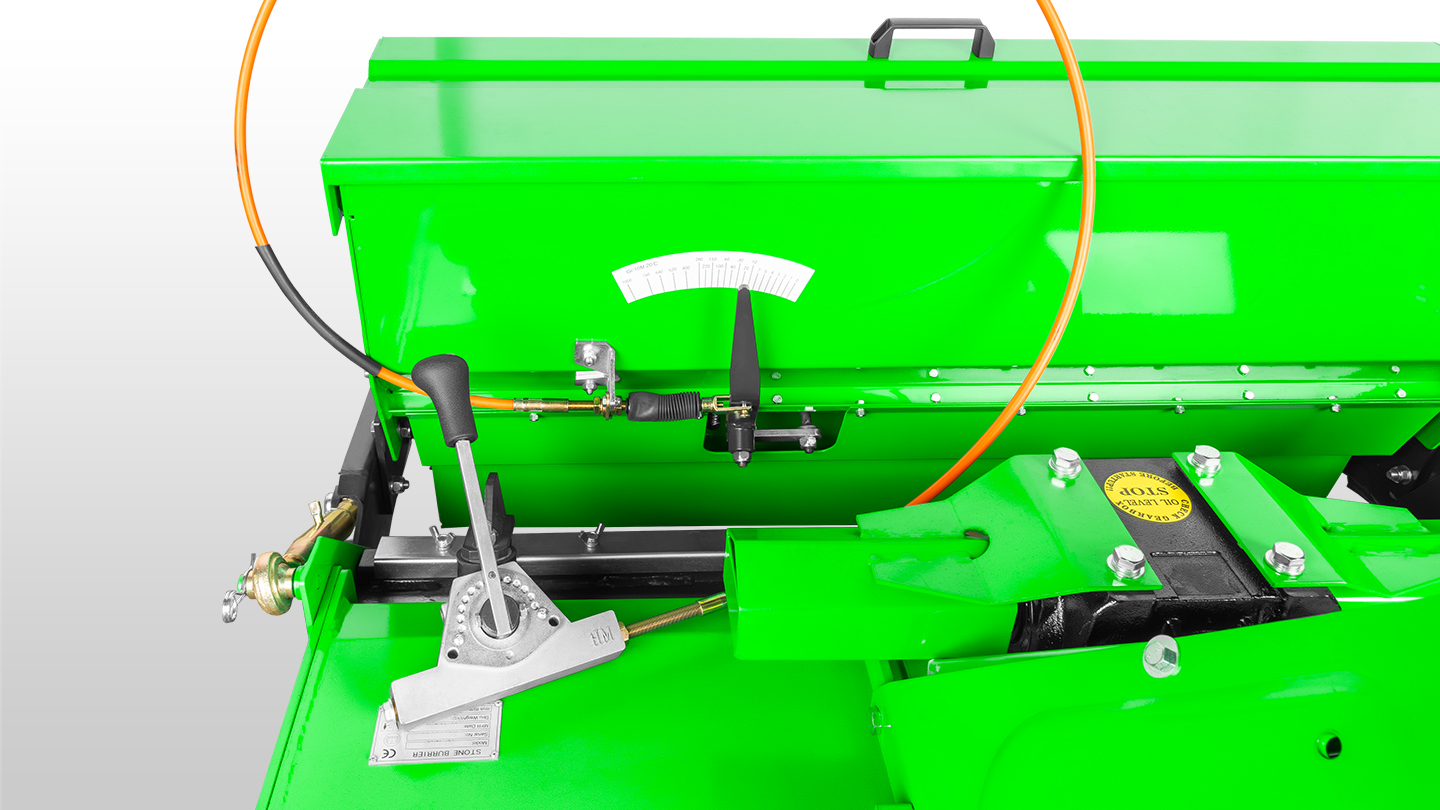

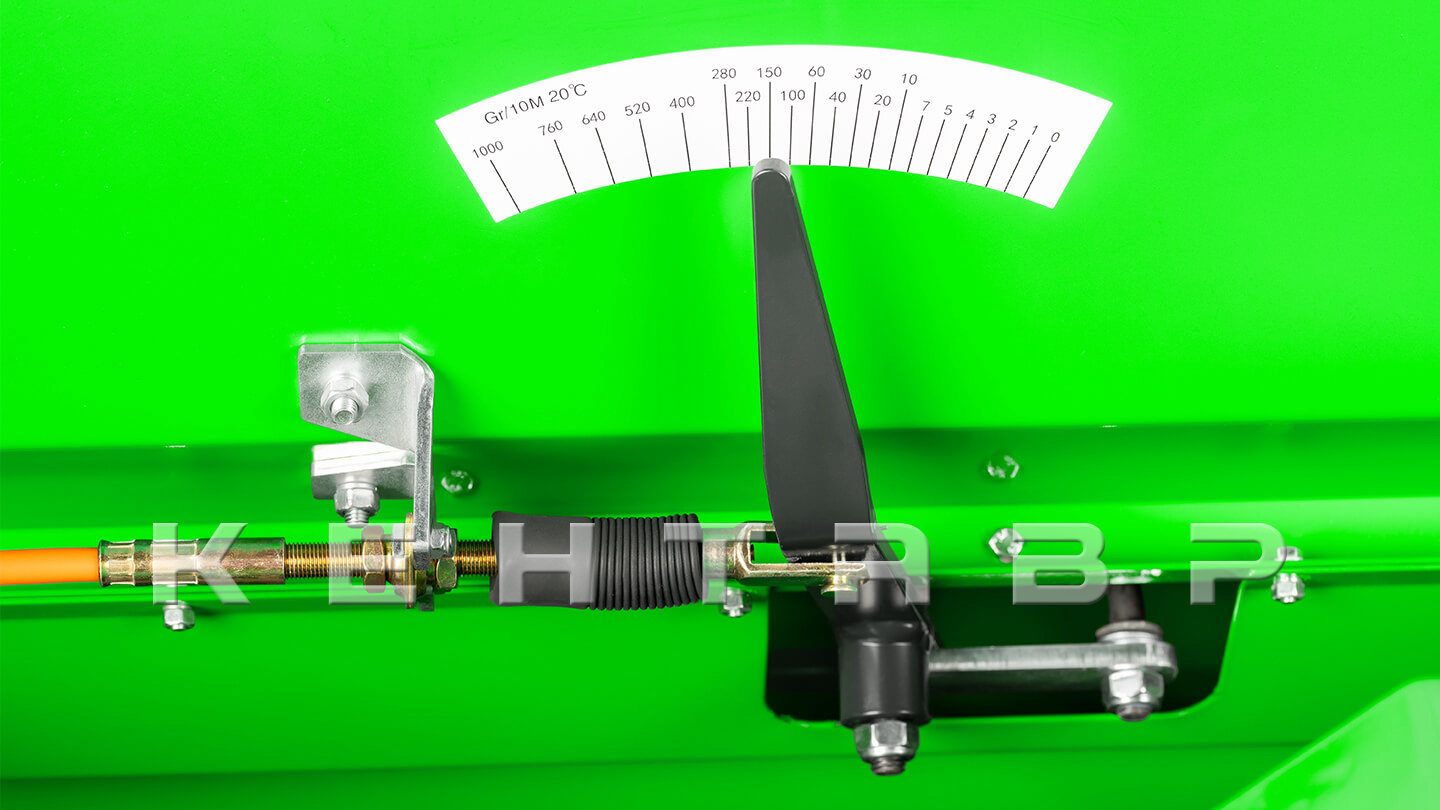

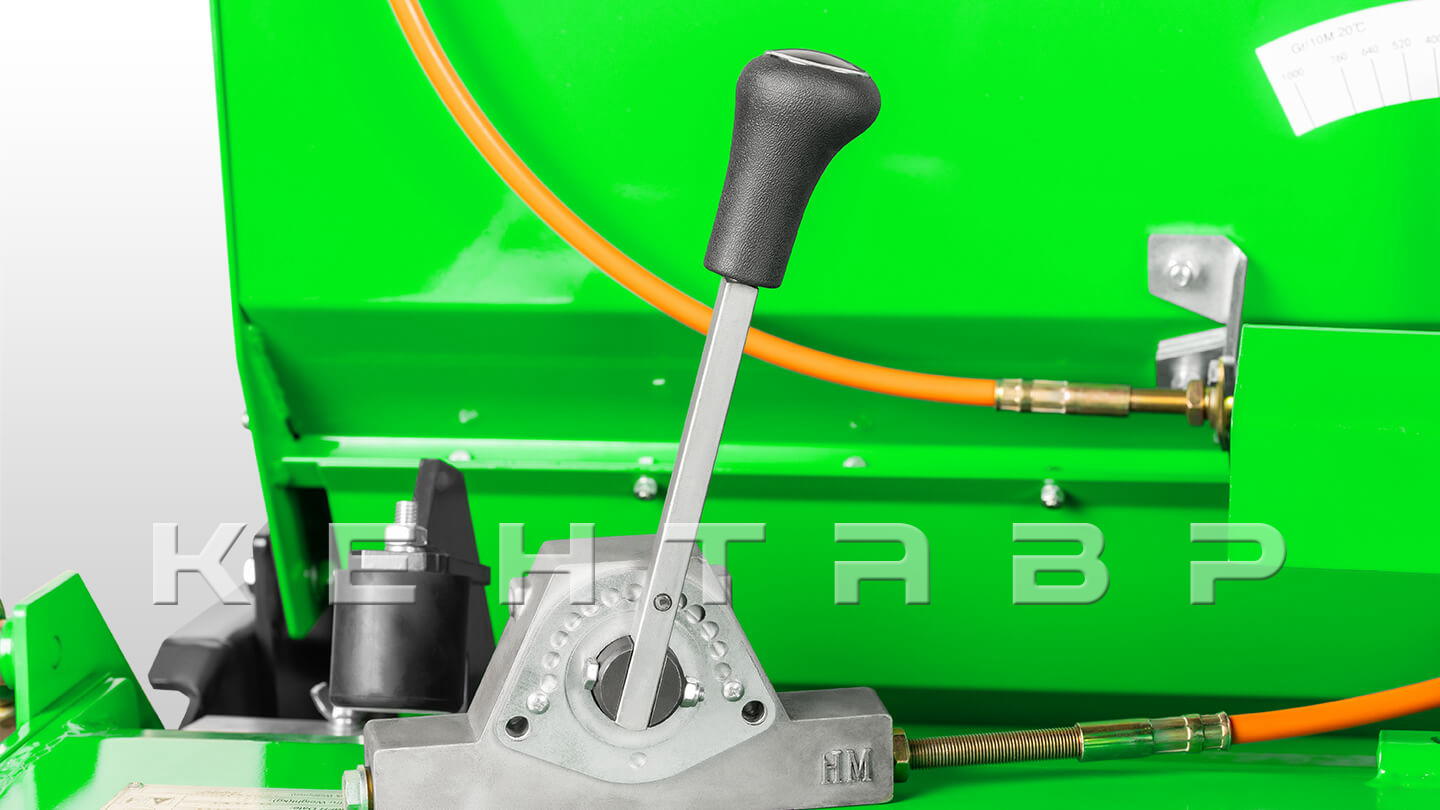

Норма высева задаётся перемещением рычага на тросовом приводе. Фиксированные позиции на шкале позволяют повторяемо выставлять нужную норму под разные виды семян и смеси. Благодаря тросу регулировку можно выполнять прямо с места оператора трактора, подстраивая под фактическую скорость движения и фактуру почвы, а также перекрывать заслонку на разворотах, не выходя из кабины.

При типичной рабочей скорости 3–4 км/ч и глубине обработки до 120 мм стоунбурьеры серии SB с рабочей шириной 1,25–1,45 м обрабатывают порядка 0,35–0,5 га в час. Для SB125B (рабочая ширина 1,15 м, бункер 100 л) один полный бункер при норме 30 г/м² хватает в среднем на 0,2–0,25 га газона за одну загрузку. Для SB145B (ширина 1,35 м, бункер 125 л) запас семян примерно на 25 % больше: 0,25–0,32 га за один бак.

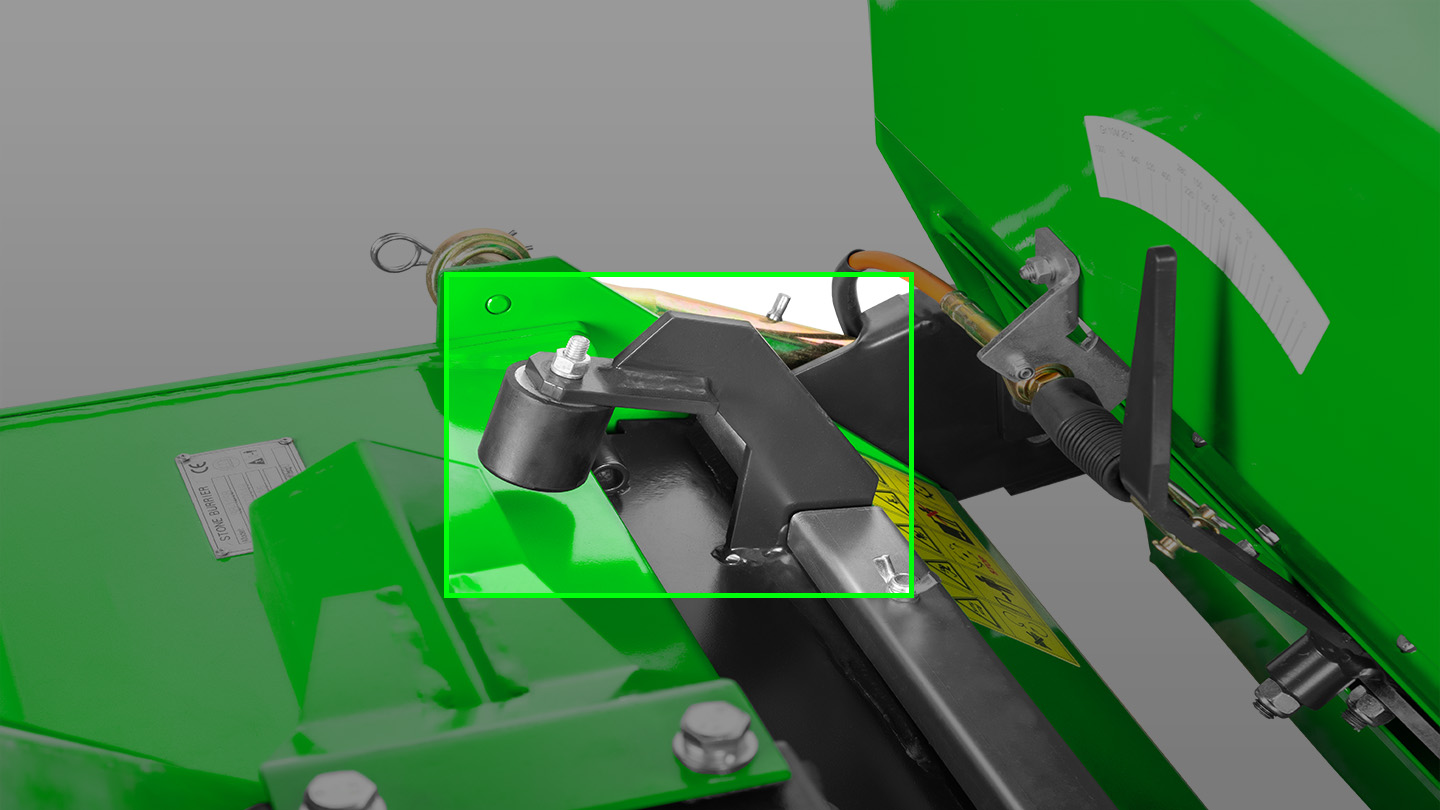

Задний кожух фрезы опирается на резиновые демпферы. Они глушат ударные нагрузки от летящих камней и грунта на камнеуловитель. Кожух дополнительно улучшает крошение и предотвращает выброс почвы назад и в стороны, делая работу более безопасной для оператора и окружающих.

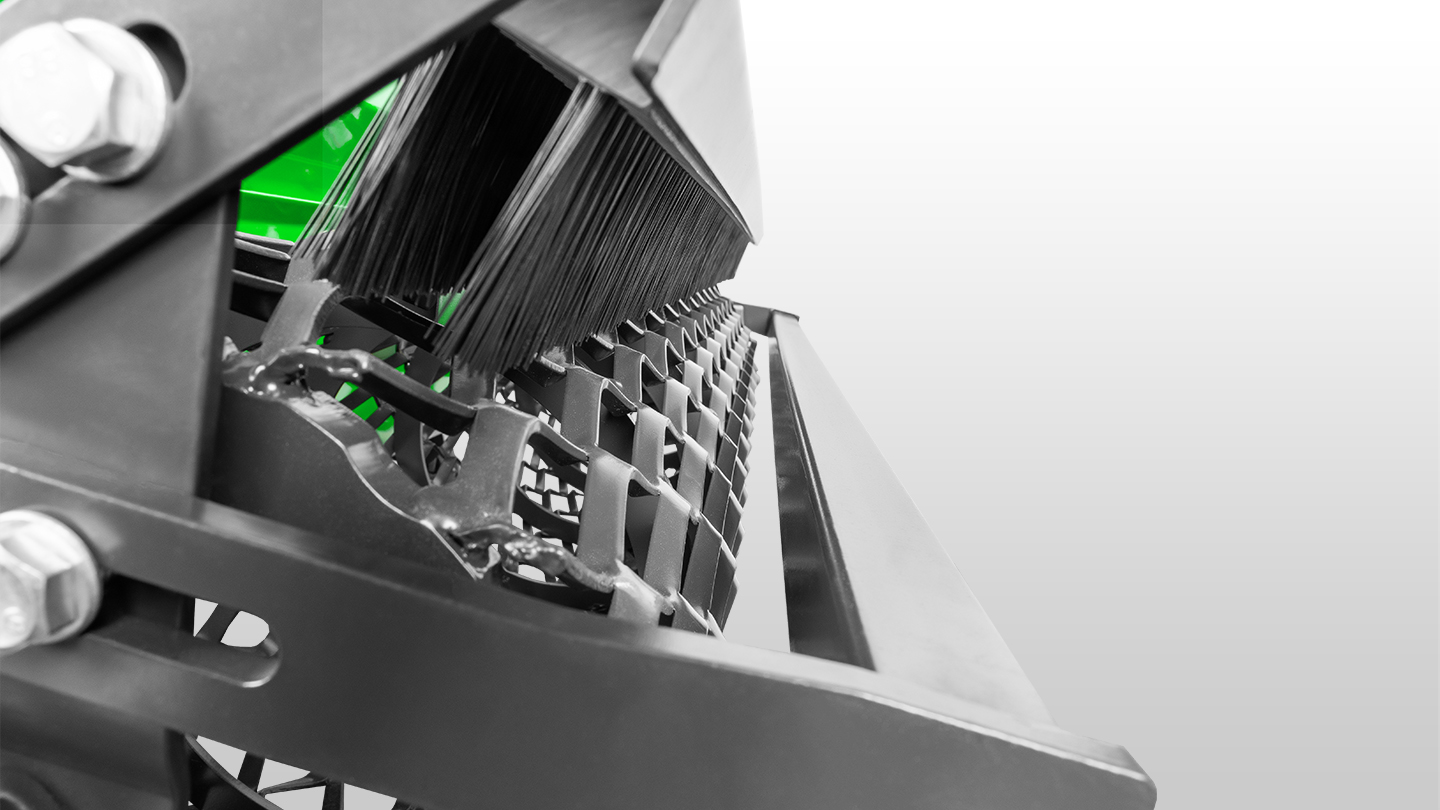

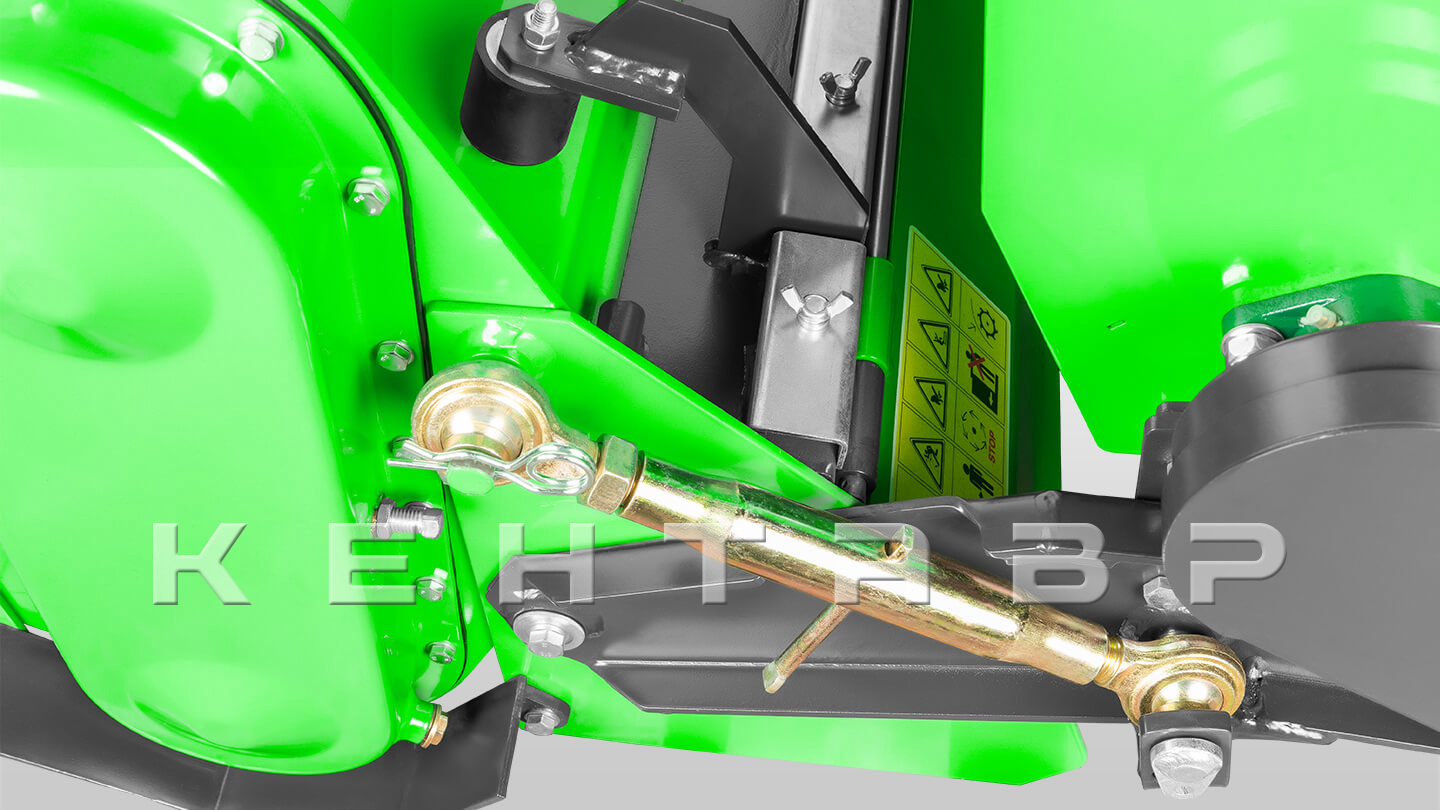

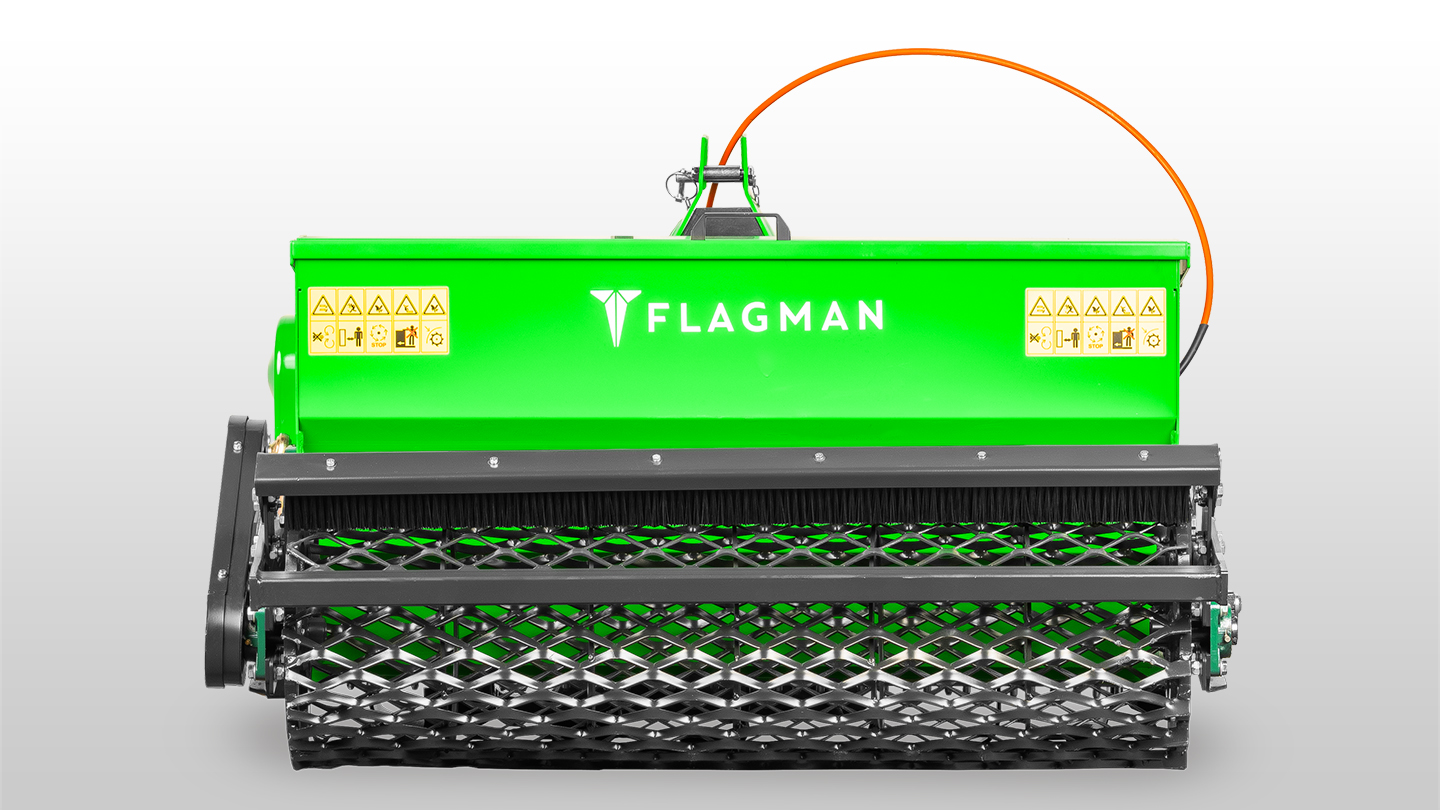

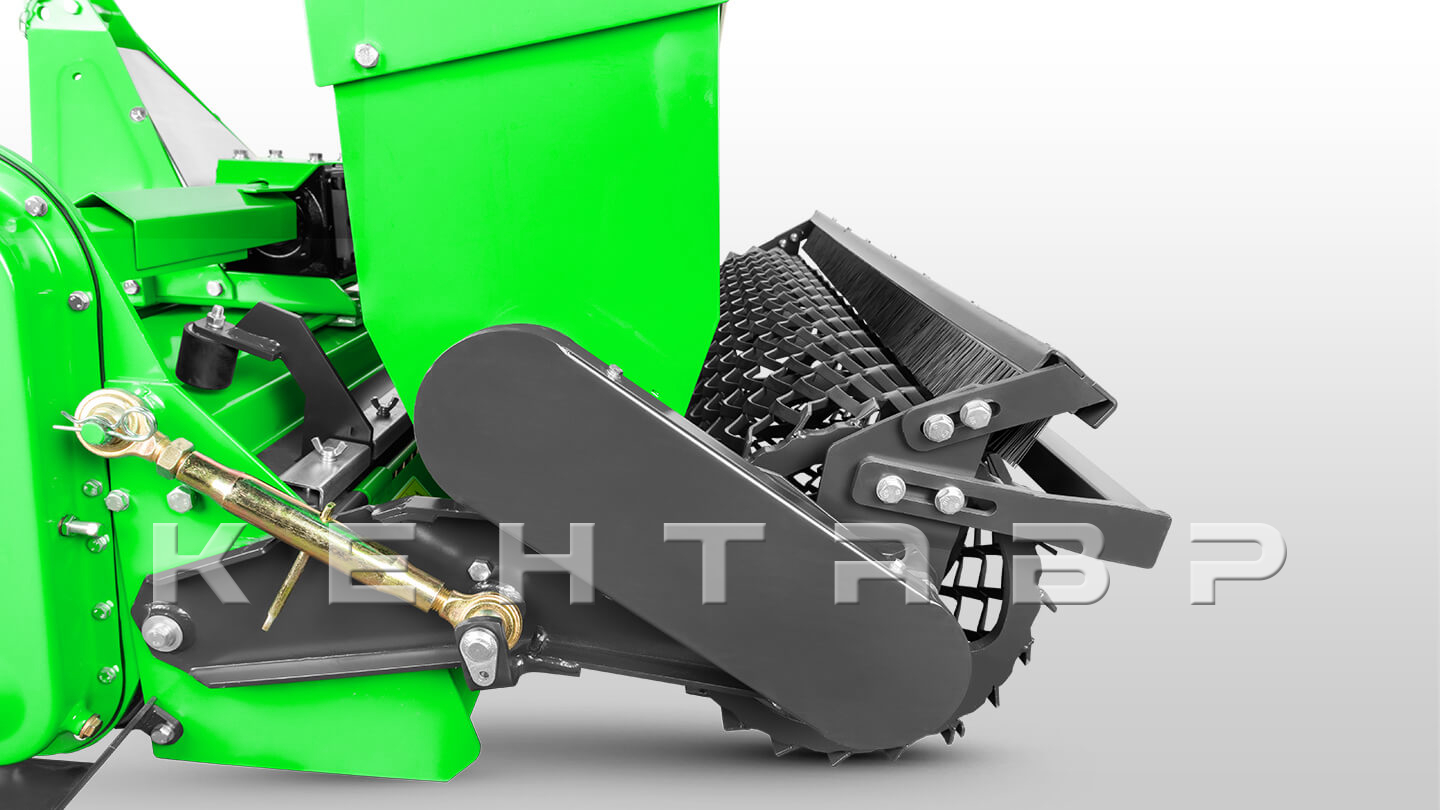

Сетчатый каток изготовлен из трубы с толщиной стенок 5 мм и регулируется по высоте через боковые винтовые раскосы. Он формирует ровную, слегка уплотнённую поверхность, устойчивую к ветровой эрозии и идеально подготовленную под всходы. По всей длине катка установлена очищающая щётка: она снимает налипший грунт и обеспечивает равномерную глубину заделки.
