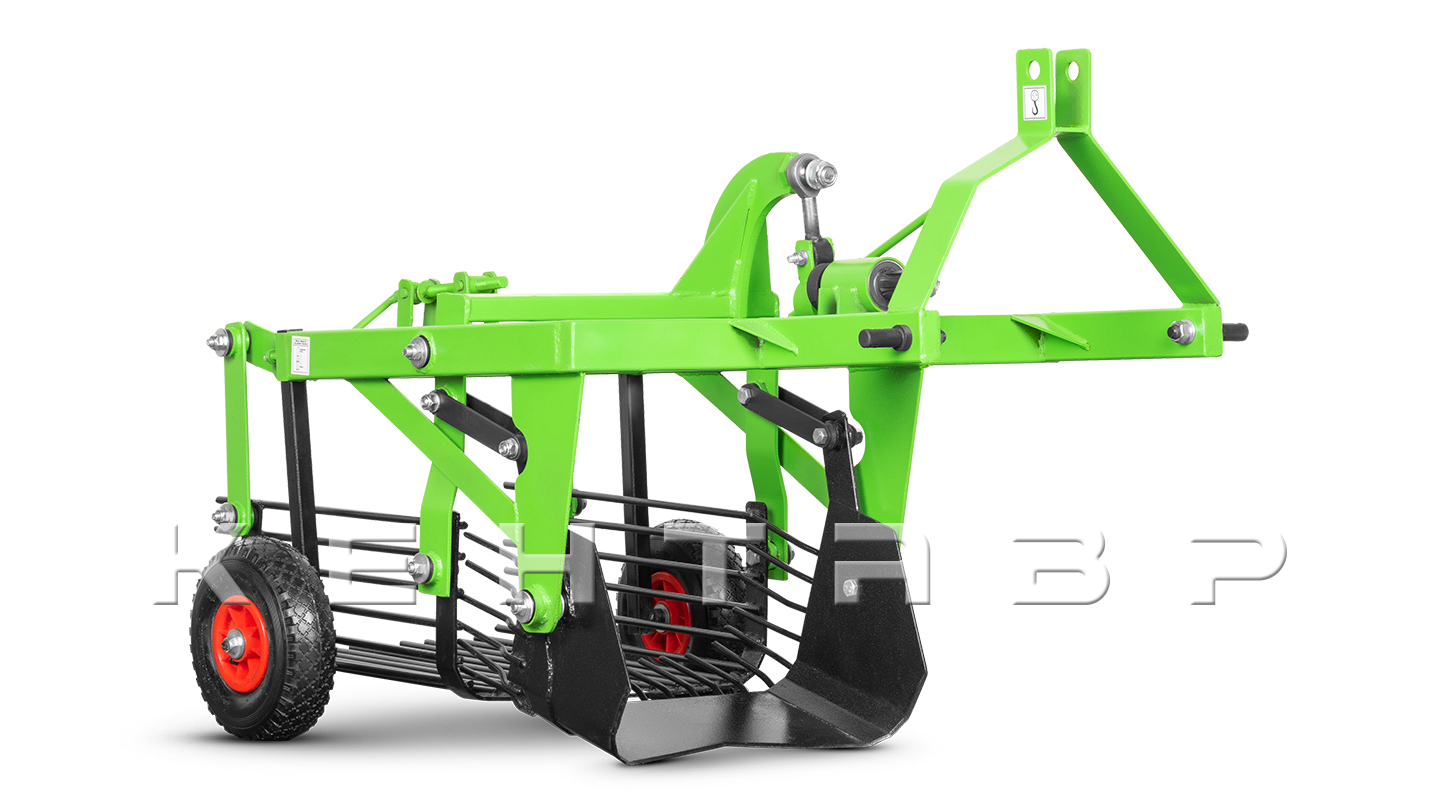

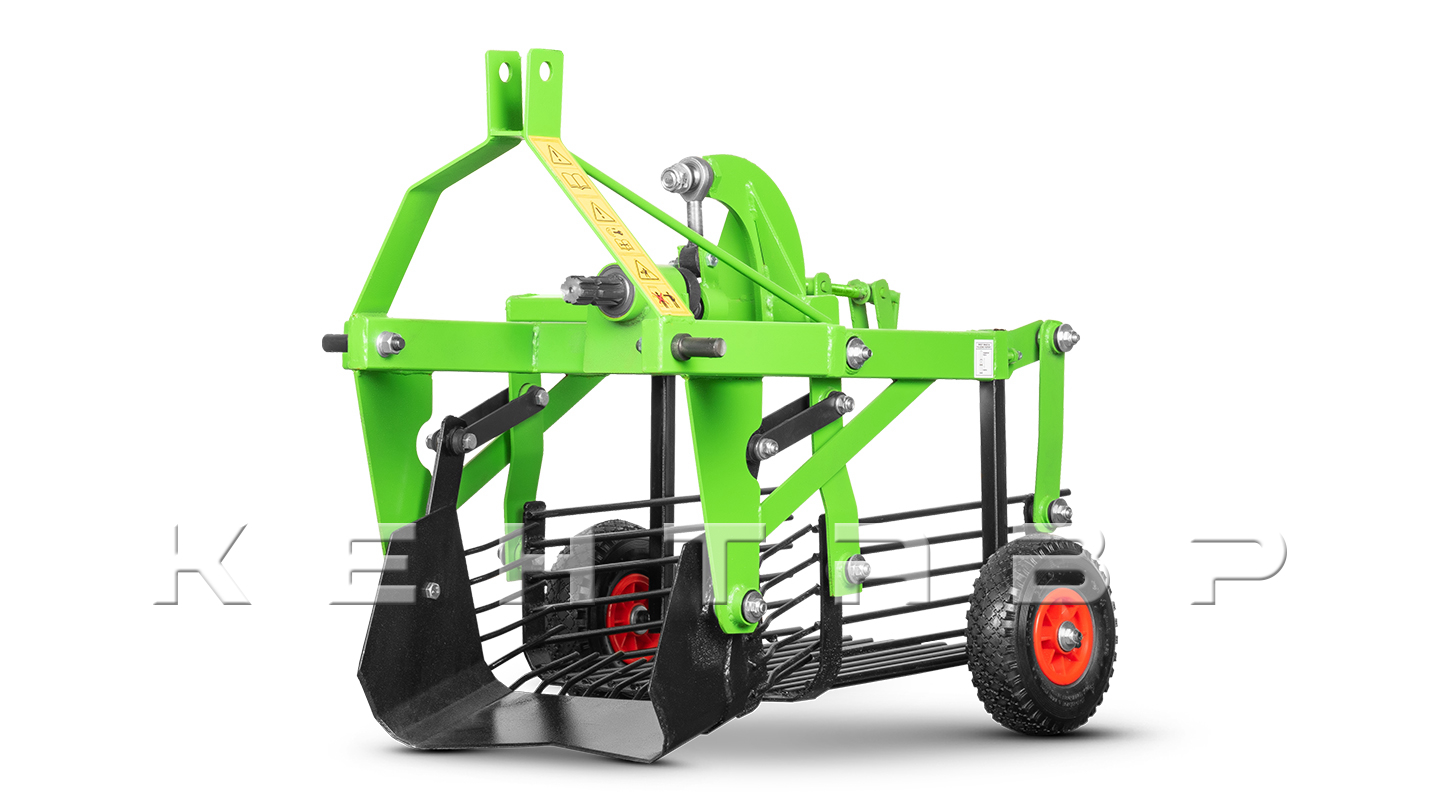

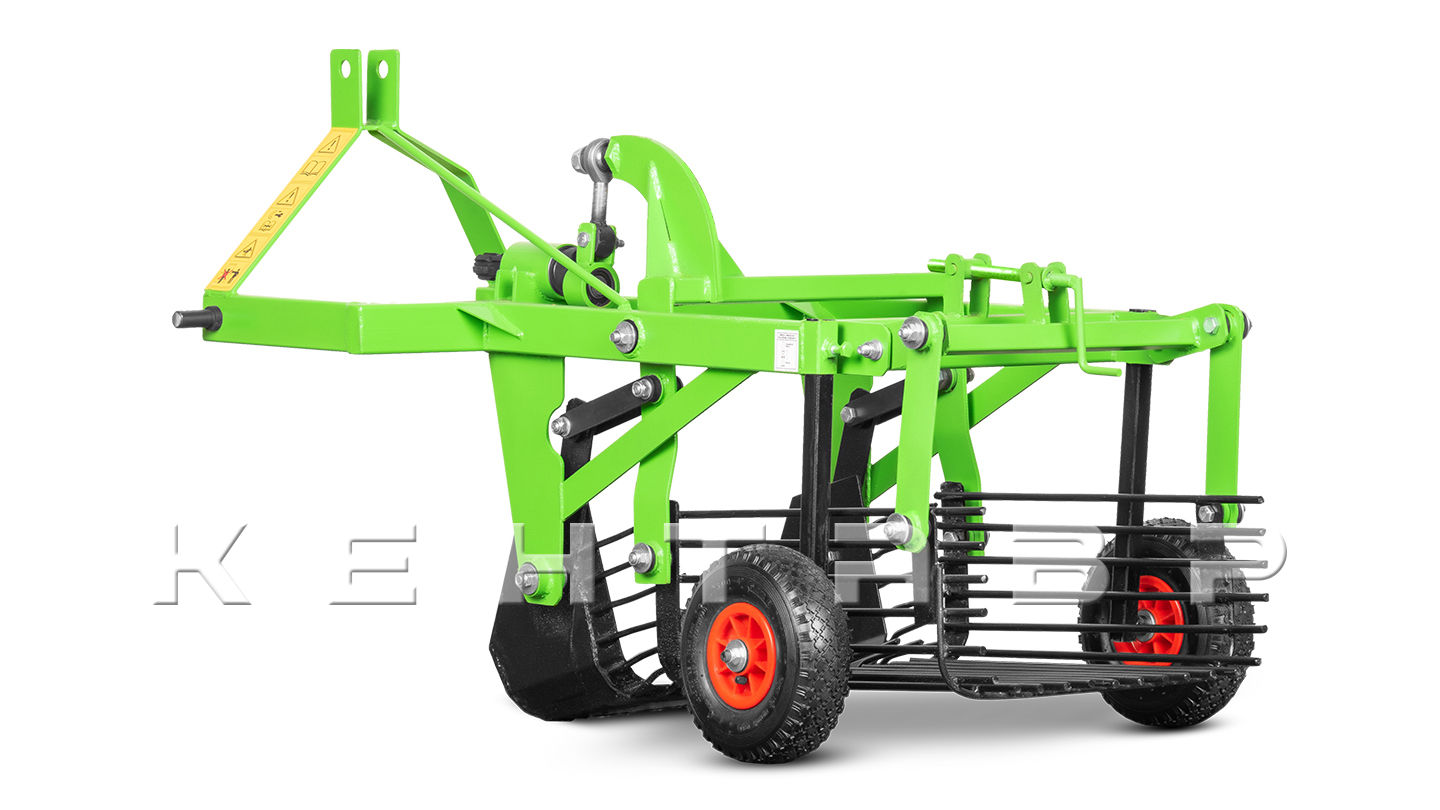

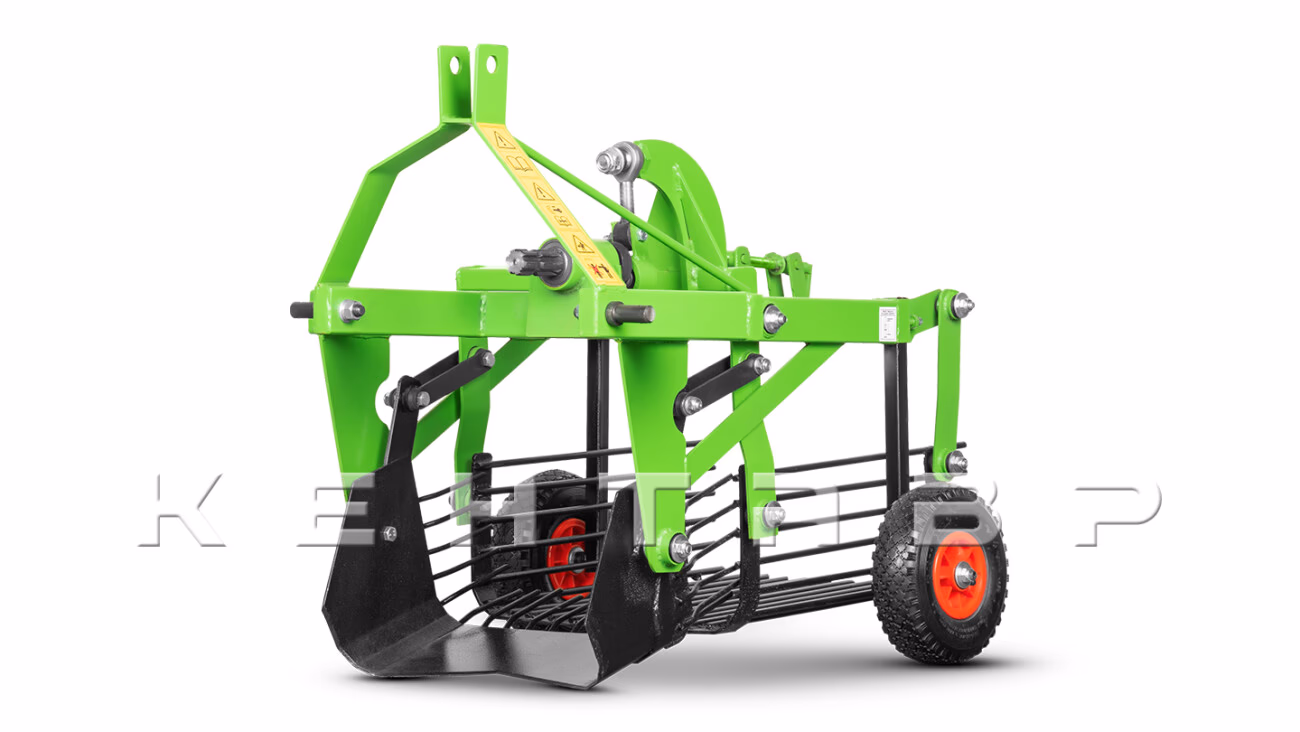

Картофелекопалка вибрационно-грохотная Flagman | Флагман 6-540 со смещением в Казани

Картофелекопалка Флагман 6-540 со смещением предназначена для однорядного выкапывания картофеля и других корнеплодов подходящего размера. Нож подрезает почвенный пласт и направляет его на вибрационную решётку, которая отделяет основную массу земли от клубней и укладывает урожай на поверхность поля. Вращение от ВОМ преобразуется в колебательное движение ножа и грохота. Картофелекопалка рассчитана на частоту вращения ВОМ 540 об/мин, стандартное шестишлицевое соединение и агрегатирование с тракторами мощностью от 15 л. с.

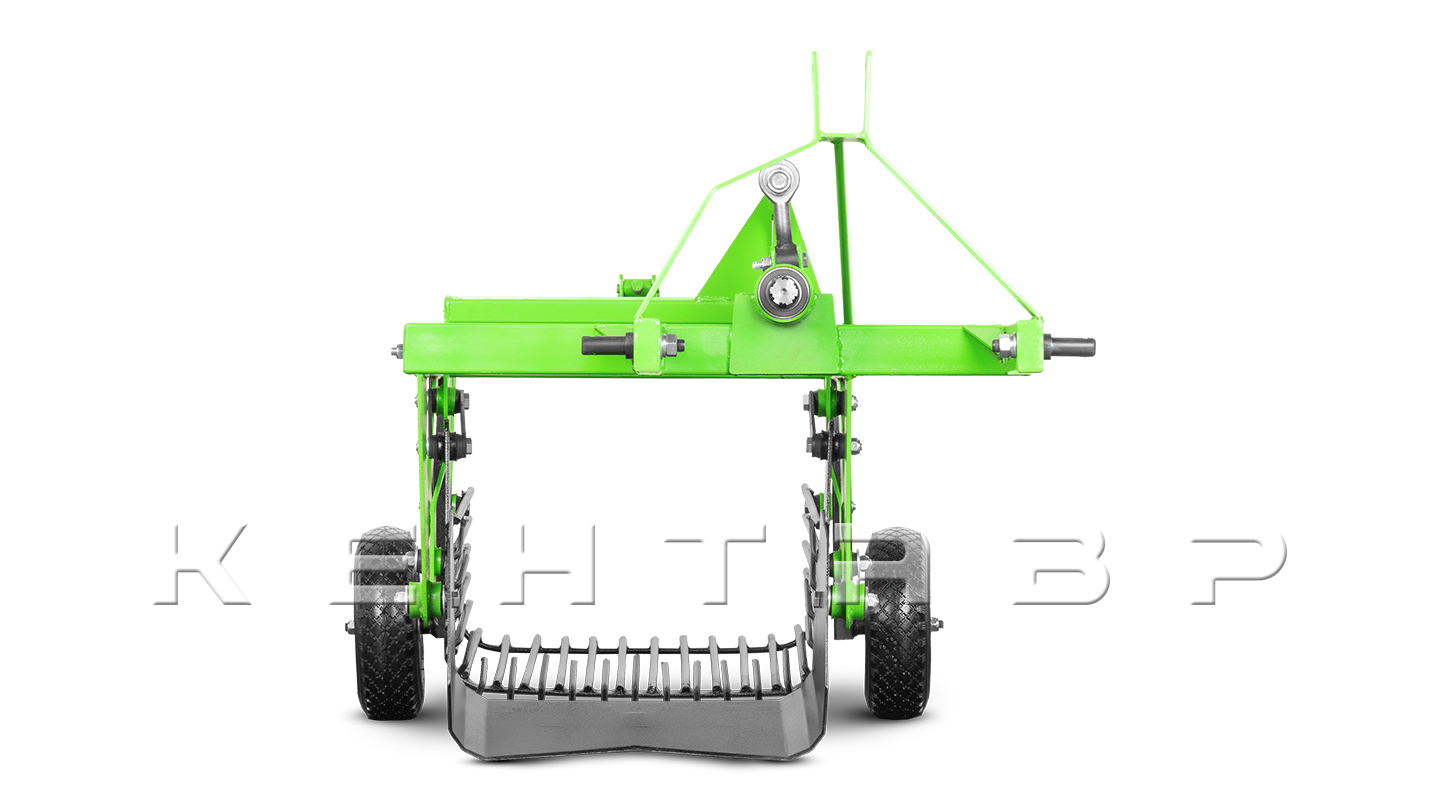

Рабочий орган картофелекопалки смещён на 230 мм относительно продольной оси трактора. Такая конструкция позволяет совместить нож с центром рядка, одновременно сохраняя положение колёс трактора в междурядьях. Боковое смещение применяется, когда колея трактора и схема посадки не позволяют направить центрально расположенный рабочий орган точно по рядку. Оно снижает риск заезда колёс на гряду, уплотнения почвы над клубнями и повреждения урожая перед подкапыванием.

Модель рассчитана на обработку одного рядка. Рабочая ширина 450 мм позволяет подрезать центральную часть гряды при междурядьях от 600 до 750 мм. Максимальная глубина выкапывания составляет 250 мм. Картофелекопалку можно применять не только для картофеля, но и для свёклы, лука, крупного чеснока и других корнеплодов подходящего размера.

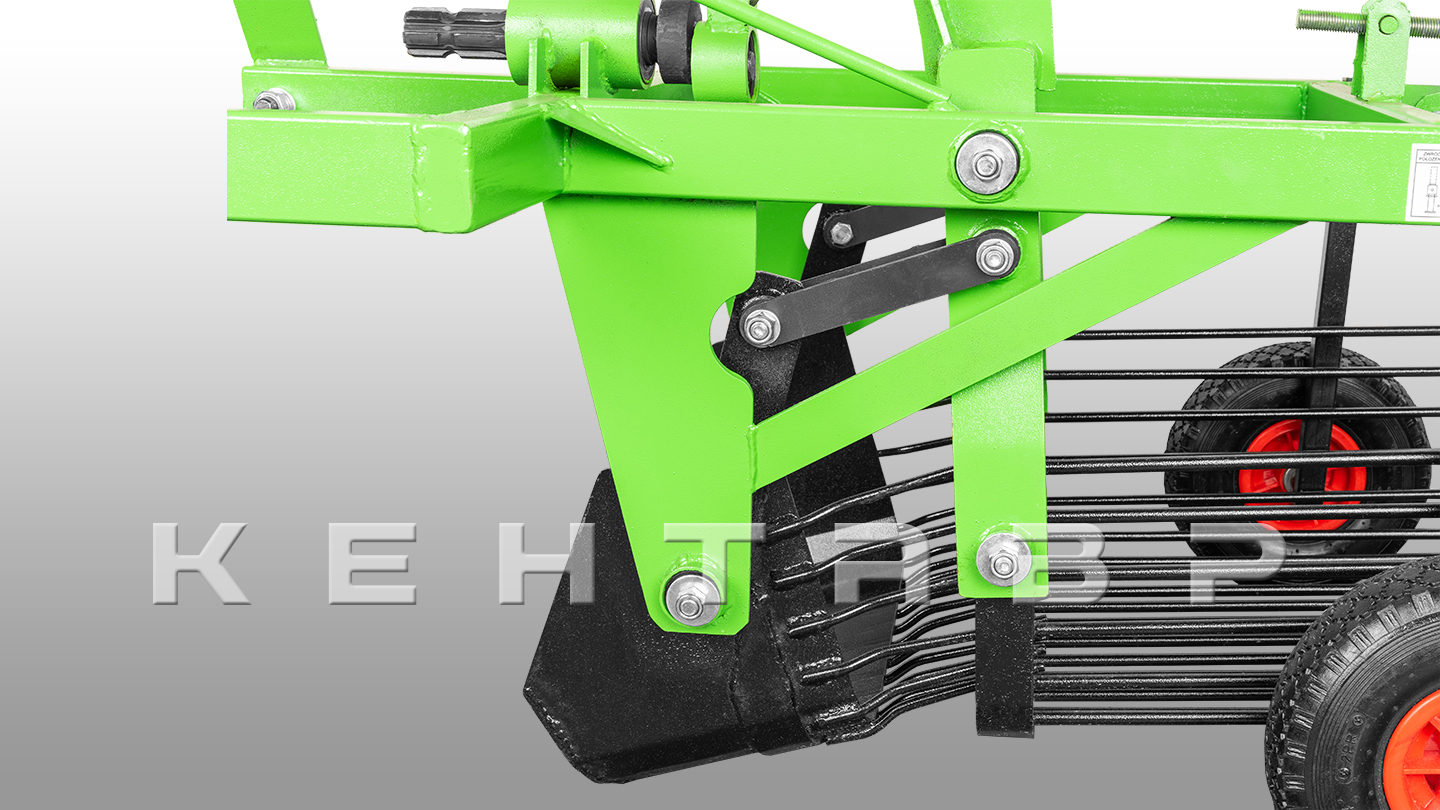

Нож толщиной 5 мм подрезает пласт почвы по всей рабочей ширине. Профилированная форма рабочей кромки помогает ножу входить в грунт, подхватывать пласт вместе с клубнями и плавно направлять массу на вибрационную решётку. Пластины привода ножа также изготовлены из металла толщиной 5 мм. Они передают рабочему органу повторяющиеся колебательные движения и поддерживают его заданное положение под нагрузкой.

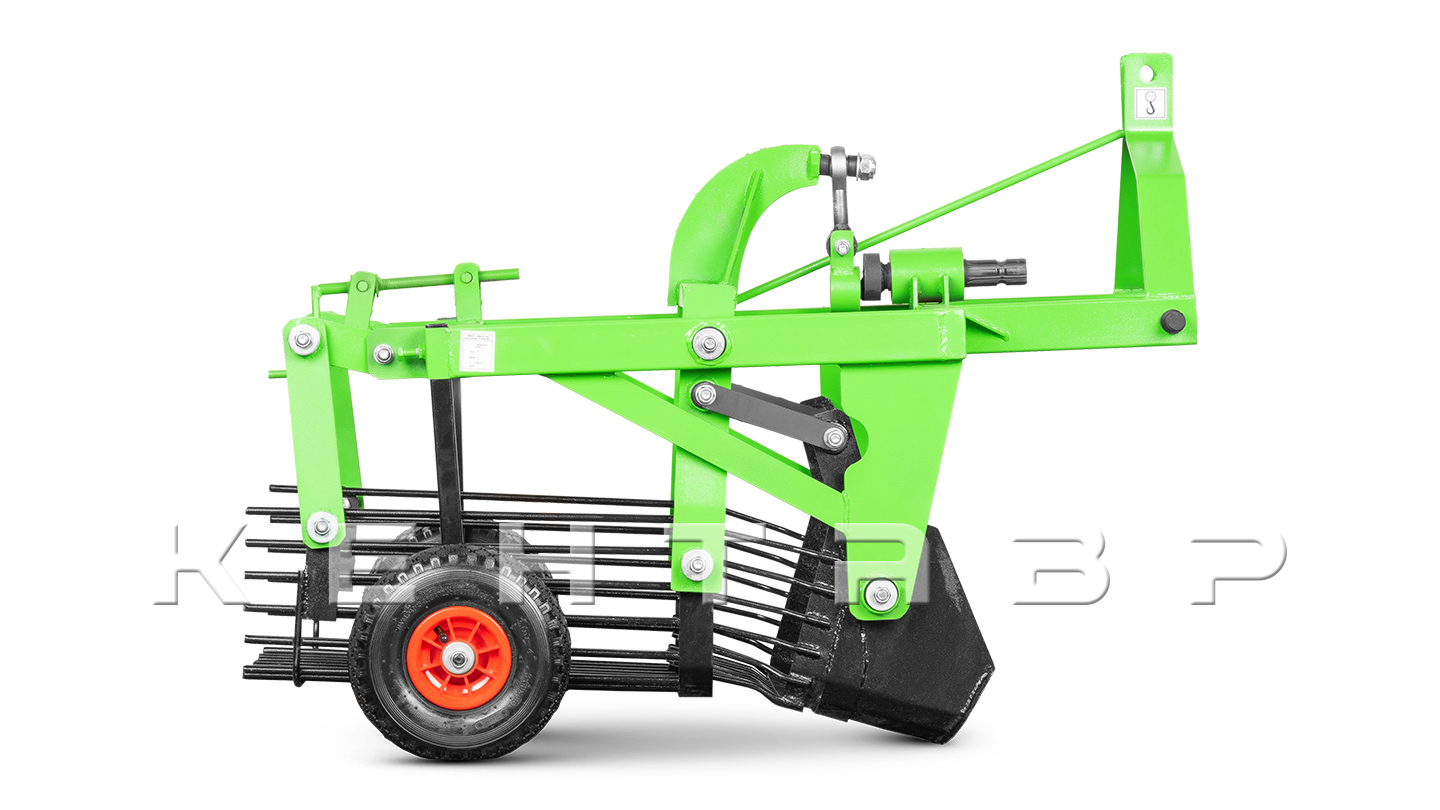

Общая длина стола вместе с ножом составляет 880 мм. Подрезанный пласт последовательно проходит от передней кромки ножа к зоне просеивания без применения транспортёрной ленты. Конструкция объединяет подкапывание, подачу массы и отделение почвы в одном вибрационном узле. Результат работы зависит от правильного заглубления ножа, скорости движения и настройки грохота под состояние почвы.

Грохотный стол длиной 550 мм изготовлен из металлических прутьев диаметром 10 мм. При колебаниях решётки почвенный пласт разрушается: мелкая земля и небольшие примеси просеиваются между прутьями, а клубни, ботва и крупные комки перемещаются к задней части копалки. Оставшаяся на грохоте масса укладывается на поверхность поля по ходу движения агрегата. После прохода клубни остаются доступными для ручного или последующего механизированного сбора.

Тяга привода грохота имеет резьбовую регулировку, позволяющую корректировать положение решётки и интенсивность просеивания поступающего почвенного пласта. На связных почвах с комками требуется более интенсивное воздействие. При увеличении наклона задней части грохота масса активнее перемещается по решётке и лучше освобождается от налипшей земли. На лёгких песчаных почвах грохот можно устанавливать ближе к горизонтальному положению. Этого достаточно для отделения рыхлого грунта, при этом снижается излишняя динамическая нагрузка на привод.

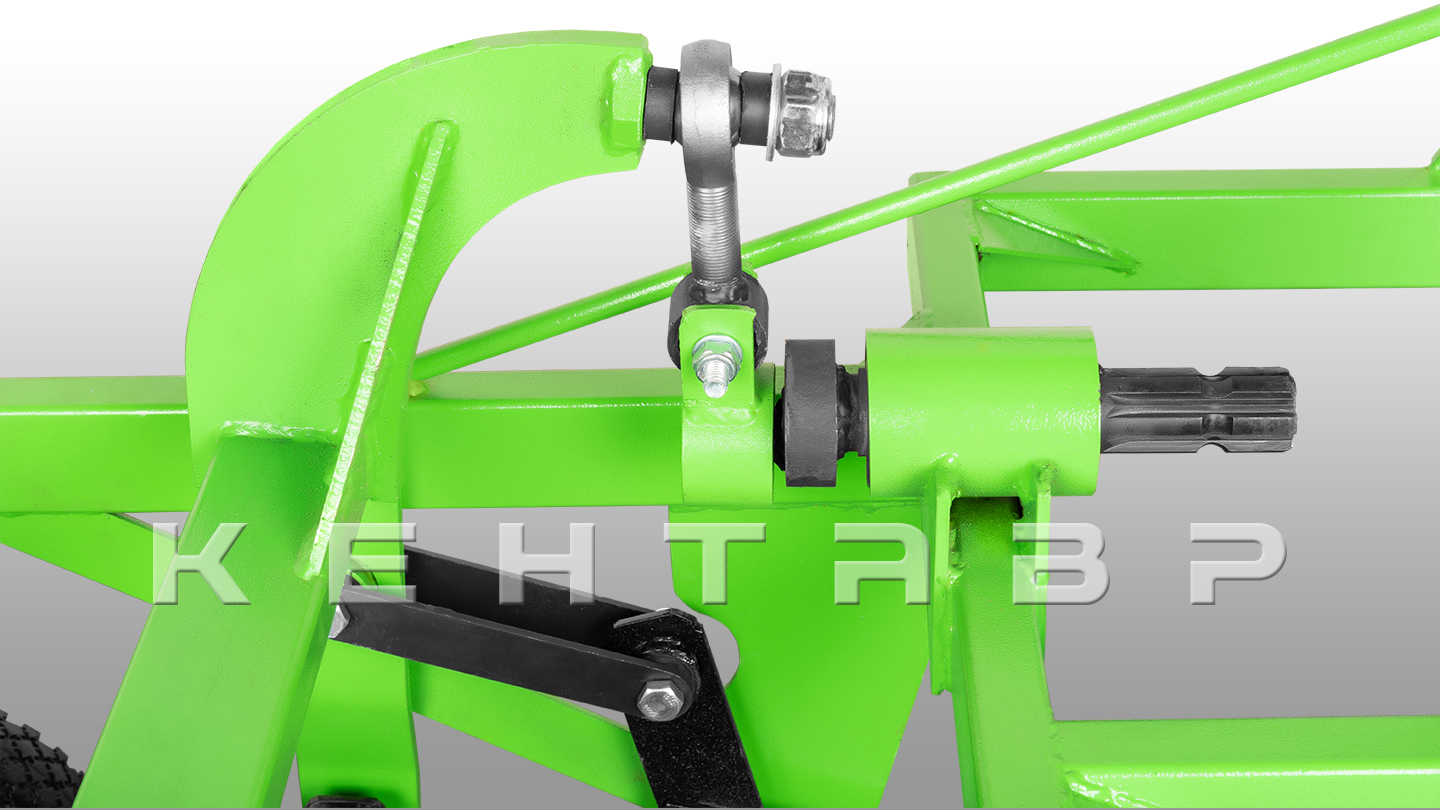

Тяга привода ножа и грохота оснащена закрытым шаровым наконечником. Шарнир сохраняет подвижность соединения при изменении угла между элементами привода и не препятствует колебаниям решётки. Закрытое исполнение ограничивает прямое попадание почвенной пыли и загрязнений в рабочую зону шарнира. Это особенно важно для узла, постоянно работающего в условиях вибрации и контакта с разрыхлённой землёй.

По бокам грохотного механизма установлены металлические опорные колёса диаметром 250 мм. Они поддерживают рабочую часть картофелекопалки и помогают стабилизировать её положение при прохождении небольших неровностей участка. Глубина хода ножа настраивается навесной системой трактора и перестановкой стоек опорных колёс на раме.

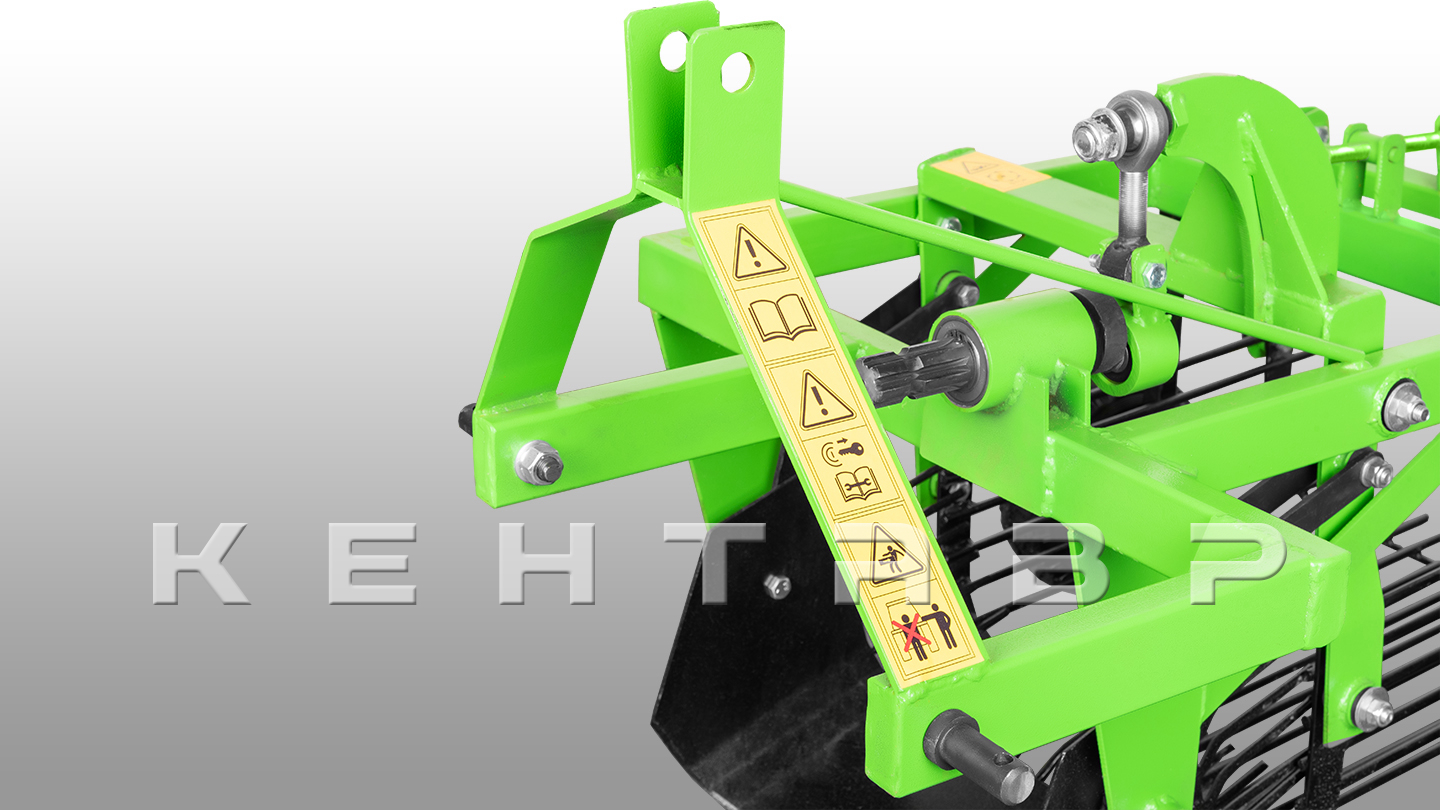

Корпус и несущая рама картофелекопалки изготовлены из профильной трубы сечением 30×60 мм. Рама объединяет навеску, привод, нож и грохотный механизм в единую сварную конструкцию. Рамка трёхточечной навески изготовлена из пластин толщиной 5 мм. Такая же толщина применяется в пластинах привода ножа и элементах рамы грохотного механизма.

Основные металлические элементы картофелекопалки окрашены порошковым способом. Покрытие образует равномерный защитный слой, который ограничивает прямой контакт металла с влагой, почвой и растительными остатками, замедляя развитие коррозии. Порошковое покрытие устойчиво к абразивному воздействию почвенной пыли и небольшим механическим нагрузкам.
